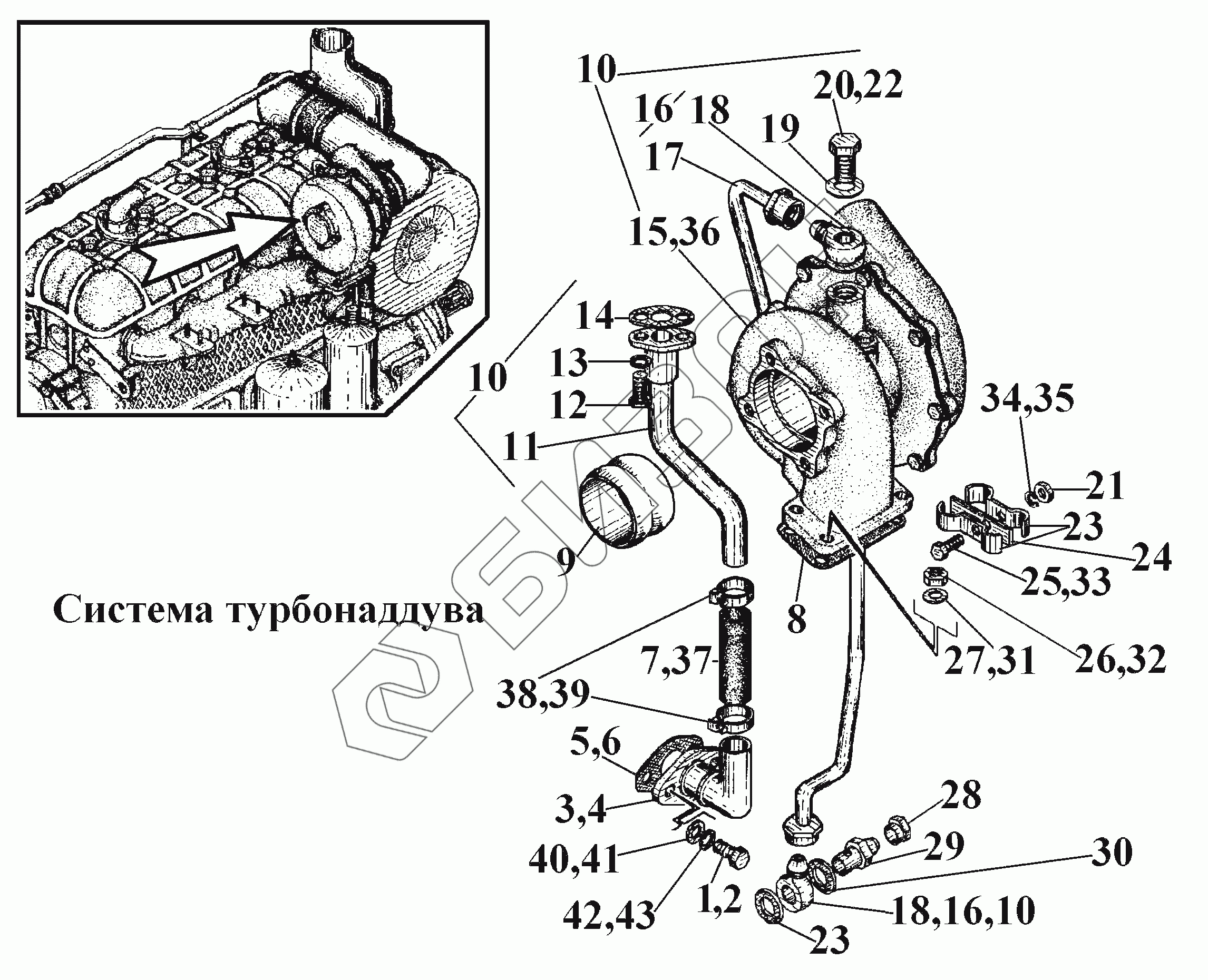

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Система турбонаддува
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
16
17
18
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| К.65Г.05.0212 | К.65Г.05.0212 | Шайба |
Загрузка ...
|
|
| M8-6gx20.88.35.029 | M8-6gx20.88.35.029 | Болт |
Загрузка ...
|
|
| 440-18с4-12.20 | 440-18с4-12.20 | Трубка подвода масла |
Загрузка ...
|
|
| 440-18сЗ-10.20 | 440-18сЗ-10.20 | Трубка подвода масла |
Загрузка ...
|
|
| 440-1819.20 | 440-1819.20 | Прокладка стяжной планки |
Загрузка ...
|
|
| М6-6Н.6-029 | М6-6Н.6-029 | Гайка |
Загрузка ...
|
|
| 440-18с2-12-01.20 | 440-18с2-12-01.20 | Турбокомпрессор с трубками |
Загрузка ...
|
|
| 440-18с2-12-01.10 | 440-18с2-12-01.10 | Турбокомпрессор с трубками |
Загрузка ...
|
|
| 440-18с5-10-01.20 | 440-18с5-10-01.20 | Трубка отвода масла |
Загрузка ...
|
|
| 440-1818-11.20 | 440-1818-11.20 | Прокладка |
Загрузка ...
|
|
| 1 | M8-6gx20.88.35 013 | Болт |
Загрузка ...
|
|
| 2 | M8-6gx20.88.35.029 | Болт |
Загрузка ...
|
|
| 3 | 41Т-1825.20 | Патрубок слива масла |
Загрузка ...
|
|
| 4 | 41Т-1825 | Патрубок слива масла |
Загрузка ...
|
|
| 5 | 6Т3-0116 | Прокладка |
Загрузка ...
|
|
| 6 | 6ТЗ-0116.20 | Прокладка |
Загрузка ...
|
|
| 7 | 440-1841 | Шланг соединительный |
Загрузка ...
|
|
| 8 | 440-1836-11 | Прокладка |
Загрузка ...
|
|
| 9 | 440-1838-10 | Компенсатор |
Загрузка ...
|
|
| 10 | 440-18с2-12-01 | Турбокомпрессор с трубками |
Загрузка ...
|
|
| 11 | 440-18с5-10-01 | Трубка отвода масла |
Загрузка ...
|
|
| 12 | M8-6gx20.88.35.013 | Болт |
Загрузка ...
|
|
| 13 | 8.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 14 | 440-1818-11 | Прокладка |
Загрузка ...
|
|
| 15 | 442-24-18С12 | Турбокомпрессор ТКР7Н-1 |
Загрузка ...
|
|
| 16 | 440-18с3-10 | Трубка подвода масла |
Загрузка ...
|
|
| 17 | 440-18с4-12 | Трубка подвода масла |
Загрузка ...
|
|
| 18 | 440-1847 | Угольник поворотный |
Загрузка ...
|
|
| 19 | СМД7-1539 | Прокладка |
Загрузка ...
|
|
| 20 | А12.01.003 | Болт поворотного угольника |
Загрузка ...
|
|
| 21 | М6-6Н.6.013 | Гайка |
Загрузка ...
|
|
| 22 | А12.01.003.20 | Болт поворотного угольника |
Загрузка ...
|
|
| 23 | 463-1817 | Планка стяжная |
Загрузка ...
|
|
| 24 | 440-1819 | Прокладка стяжной планки |
Загрузка ...
|
|
| 25 | M6-6gx20.88.35.013 | Болт |
Загрузка ...
|
|
| 26 | М10.6Н. 6.086 | Гайка |
Загрузка ...
|
|
| 27 | А10х2.01.08кп.011 | Шайба |
Загрузка ...
|
|
| 28 | 54.49.412Б | Пробка |
Загрузка ...
|
|
| 29 | 461-1827 | Штуцер |
Загрузка ...
|
|
| 30 | СМД7-1539 | Прокладка |
Загрузка ...
|
|
| 31 | А10х2.01.08кп.0212 | Шайба |
Загрузка ...
|
|
| 32 | М10.6Н.6.0212 | Гайка |
Загрузка ...
|
|
| 33 | M6-6gx20.88.35.029 | Болт |
Загрузка ...
|
|
| 34 | 6.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 35 | 6.65Г.0212 | Шайба |
Загрузка ...
|
|
| 36 | 442-24-18С12.10 | Турбокомпрессор ТКР7Н-1.10 |
Загрузка ...
|
|
| 37 | 440-1841.20 | Шланг соединительный |
Загрузка ...
|
|
| 38 | 440-18с11 | Хомут |
Загрузка ...
|
|
| 39 | 440-18с11.20 | Хомут |
Загрузка ...
|
|
| 40 | А8.01.08кп.011 | Шайба |
Загрузка ...
|
|
| 41 | А8.01.08кп.0212 | Шайба |
Загрузка ...
|
|
| 42 | 8.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 43 | 8.65Г.05-0212 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
