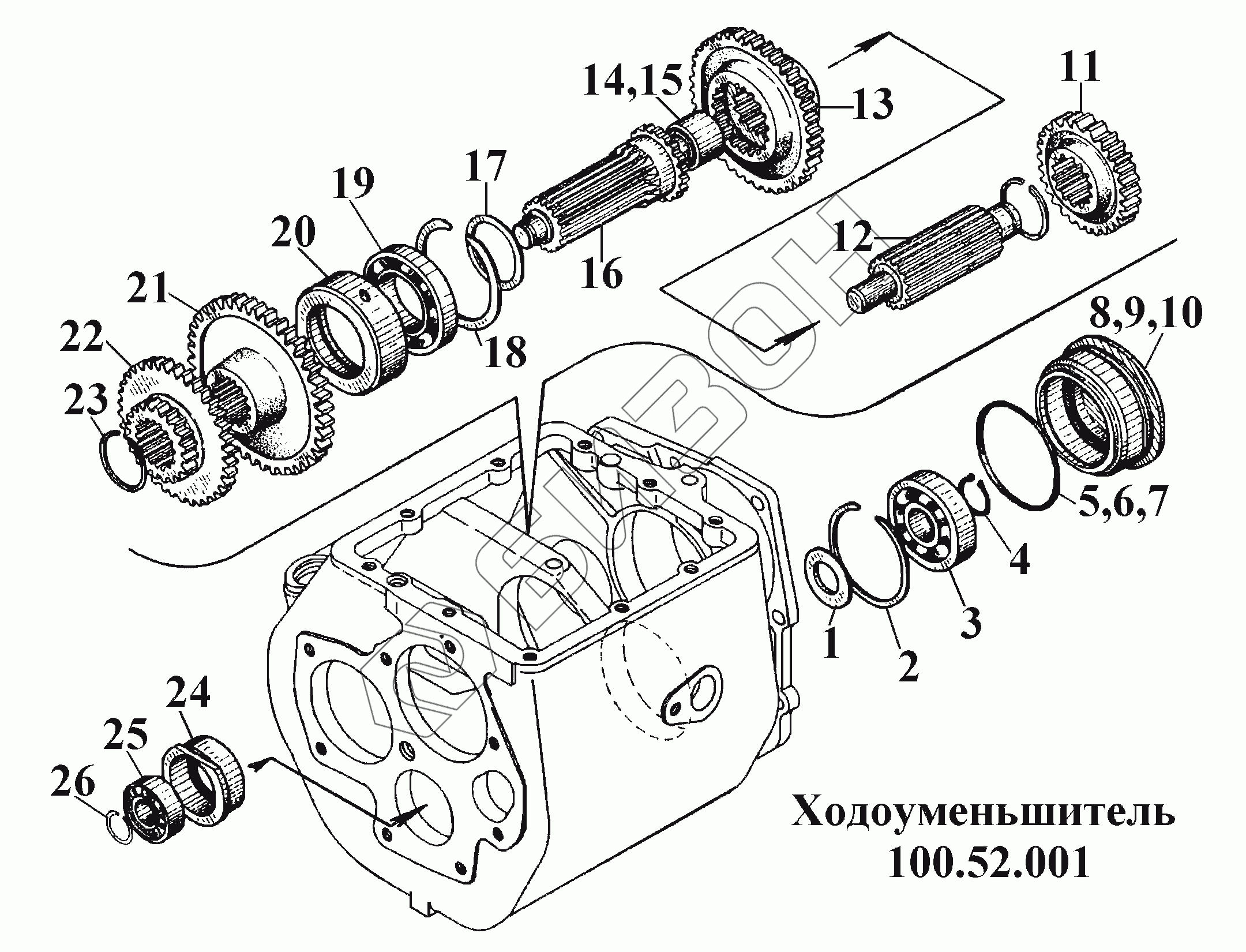

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Ходоуменьшитель 100.52.001 (2)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 77.37.157 | Шайба упорная |
Загрузка ...
|
|
| 2 | КУВ100Т | Кольцо упорное внутреннее |
Загрузка ...
|
|
| 3 | 407К | Подшипник ГОСТ 8338-75 |
Загрузка ...
|
|
| 4 | В35 | Кольцо ГОСТ 13942-68 |
Загрузка ...
|
|
| 5 | 77.41.202А | Кольцо |
Загрузка ...
|
|
| 6 | 77.41.202А-10 | Кольцо резиновое |
Загрузка ...
|
|
| 7 | 77.41.202А-20 | Кольцо резиновое |
Загрузка ...
|
|
| 8 | 77.52.235А | Стакан подшипника |
Загрузка ...
|
|
| 9 | 77.52.235А-10 | Стакан подшипника |
Загрузка ...
|
|
| 10 | 77.52.235А-20 | Стакан подшипника |
Загрузка ...
|
|
| 11 | 77.52.215 | Шестерня |
Загрузка ...
|
|
| 12 | 77.52.207А | Вал резервных скоростей |
Загрузка ...
|
|
| 13 | 77.52.214 | Шестерня резервных скоростей |
Загрузка ...
|
|
| 14 | 64706 | Подшипник ГОСТ 8328-75 |
Загрузка ...
|
|
| 15 | 64706Е | Роликоподшипник |
Загрузка ...
|
|
| 16 | 77.52.205 | Вал промежуточный |
Загрузка ...
|
|
| 17 | 77.52.226 | Кольцо упорное |
Загрузка ...
|
|
| 18 | КУВ110Т | Кольцо упорное внутреннее |
Загрузка ...
|
|
| 19 | 212 | Подшипник ГОСТ 8338-75 |
Загрузка ...
|
|
| 20 | 77.52.233А | Стакан подшипника |
Загрузка ...
|
|
| 21 | 77.52.211 | Шестерня промежуточного вала |
Загрузка ...
|
|
| 22 | 77.52.210 | Блок шестерен |
Загрузка ...
|
|
| 23 | КУН 55 | Кольцо упорное наружное |
Загрузка ...
|
|
| 24 | 77.52.232 | Стакан подшипника |
Загрузка ...
|
|
| 25 | 70-32605К | Подшипник ГОСТ 8328-75 |
Загрузка ...
|
|
| 26 | 54.05.436 | Кольцо пружинное |
Загрузка ...
|
