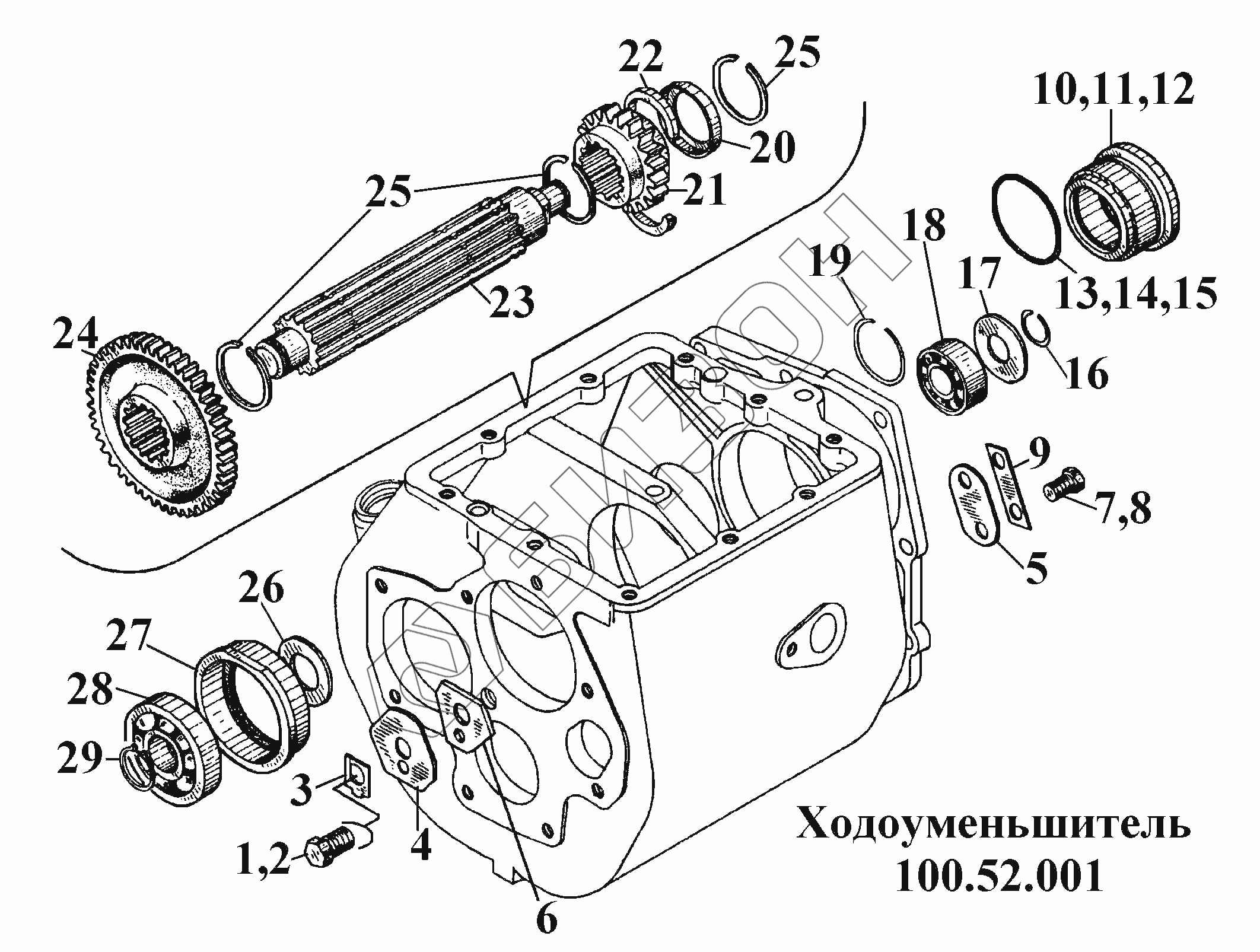

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Ходоуменьшитель 100.52.001 (3)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | M14x1,5gx32.88.35.016 | Болт |
Загрузка ...
|
|
| 2 | M14x1,5gx32.88.35.029 | Болт |
Загрузка ...
|
|
| 3 | 77.52.272-1 | Пластина замковая |
Загрузка ...
|
|
| 4 | 77.52.270 | Пластина стопорная |
Загрузка ...
|
|
| 5 | 77.52.238-1Б | Планка стопорная |
Загрузка ...
|
|
| 6 | 77.52.241-2 | Пластина запорная |
Загрузка ...
|
|
| 7 | M10.6gx25.88.35.016 | Болт |
Загрузка ...
|
|
| 8 | M10.6gx25.88.35.029 | Болт |
Загрузка ...
|
|
| 9 | 77.52.239 | Пластина замковая |
Загрузка ...
|
|
| 10 | 77.52.237-2 | Стакан подшипника |
Загрузка ...
|
|
| 11 | 77.52.237-2-10 | Стакан подшипника |
Загрузка ...
|
|
| 12 | 77.52.237-2-20 | Стакан подшипника |
Загрузка ...
|
|
| 13 | 71.38.184А | Кольцо уплотнительное |
Загрузка ...
|
|
| 14 | 71.38.184А-10 | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | 71.38.184А-20 | Кольцо уплотнительное |
Загрузка ...
|
|
| 16 | 54.05.436 | Кольцо пружинное |
Загрузка ...
|
|
| 17 | 77.52.265 | Шайба |
Загрузка ...
|
|
| 18 | 7032605К | Подшипник |
Загрузка ...
|
|
| 19 | 77.52.269 | Кольцо стопорное |
Загрузка ...
|
|
| 20 | К77 58.219 | Колпачок защитный |
Загрузка ...
|
|
| 21 | 77.52.213-1 | Шестерня |
Загрузка ...
|
|
| 22 | К77.58.220 | Полукольцо |
Загрузка ...
|
|
| 23 | К77.58.218А | Вал пониженных скоростей |
Загрузка ...
|
|
| 24 | 77.52.212-1 | Шестерня |
Загрузка ...
|
|
| 25 | КУН55 | Кольцо упорное наружное |
Загрузка ...
|
|
| 26 | 77.37.157 | Шайба упорная |
Загрузка ...
|
|
| 27 | 77.37.108 | Стакан подшипника |
Загрузка ...
|
|
| 28 | 407К | Подшипник ГОСТ 8338-75 |
Загрузка ...
|
|
| 29 | В35 | Кольцо ГОСТ 13942-68 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
