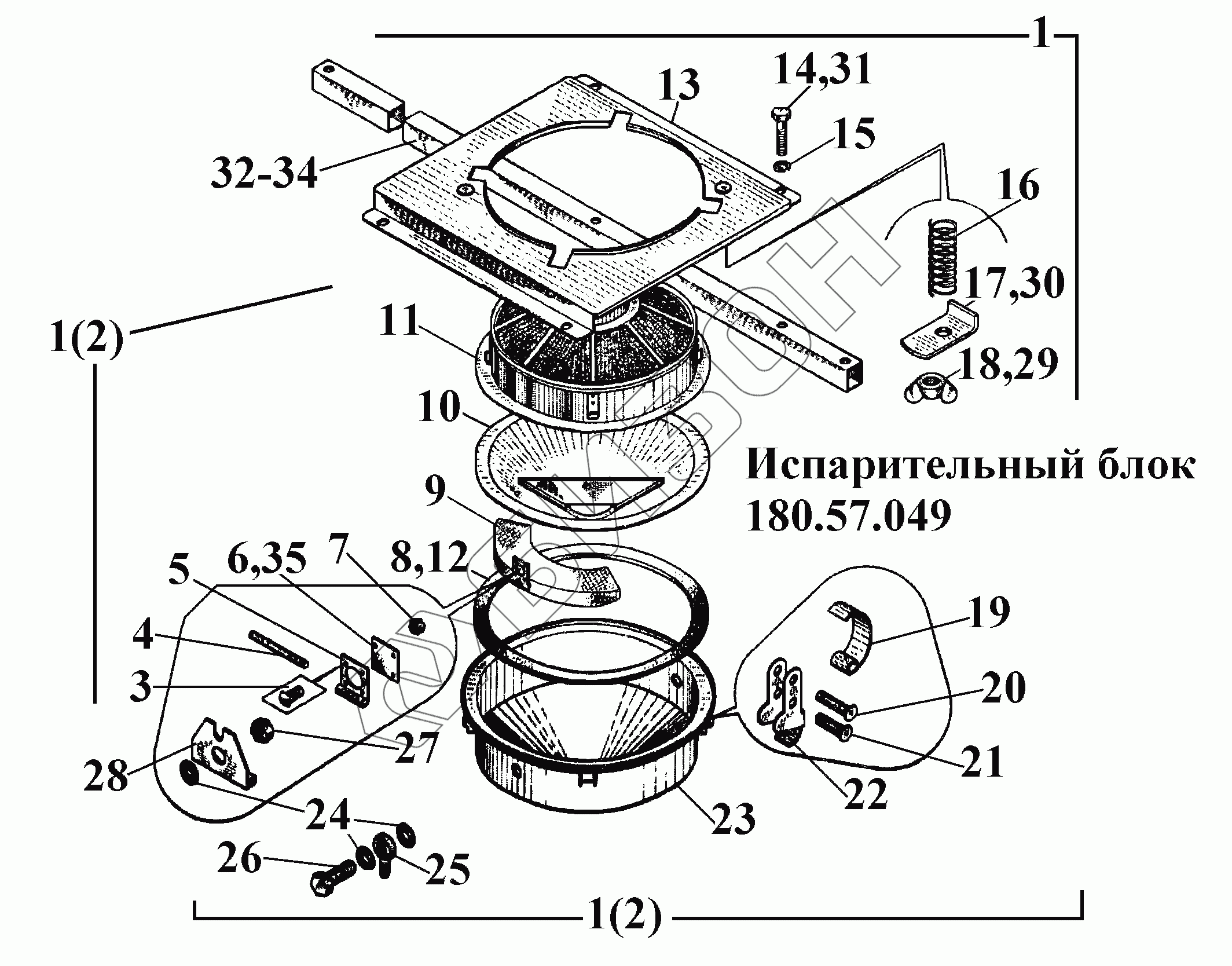

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Испарительный блок 180.57.049
1
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 180.57.049-20 | 180.57.049-20 | Испарительный блок |
Загрузка ...
|
|
| 180.57.065-20 | 180.57.065-20 | Испарительная камера |
Загрузка ...
|
|
| 180.57.090-10 | 180.57.090-10 | Панель |
Загрузка ...
|
|
| 180.57.049-10 | 180.57.049-10 | Испарительный блок |
Загрузка ...
|
|
| 180.57.090-20 | 180.57.090-20 | Панель |
Загрузка ...
|
|
| 1 | 180.57.049 | Испарительный блок |
Загрузка ...
|
|
| 2 | 180.57.065 | Испарительная камера |
Загрузка ...
|
|
| 3 | B1M4-6gx8.58.029 | Винт |
Загрузка ...
|
|
| 4 | 180.57.263 | Ось |
Загрузка ...
|
|
| 5 | 180.57.268 | Петля |
Загрузка ...
|
|
| 6 | 180.57.274 | Клапан |
Загрузка ...
|
|
| 7 | М4-6Н.6.029 | Гайка |
Загрузка ...
|
|
| 8 | 180.57.253 | Кольцо |
Загрузка ...
|
|
| 9 | 180.57.068 | Поплавок |
Загрузка ...
|
|
| 10 | 180.57.073 | Конус |
Загрузка ...
|
|
| 11 | 180.57.066 | Кассета |
Загрузка ...
|
|
| 12 | 180.57.253-20 | Кольцо |
Загрузка ...
|
|
| 13 | 180.57.090 | Панель |
Загрузка ...
|
|
| 14 | M10-6gx55.88.35.016 | Болт |
Загрузка ...
|
|
| 15 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | Г88.57.127 | Пружина |
Загрузка ...
|
|
| 17 | 180.57.229 | Прижим |
Загрузка ...
|
|
| 18 | М10-7Н.8.45л.016 | Гайка |
Загрузка ...
|
|
| 19 | 180.57.273 | Пружина |
Загрузка ...
|
|
| 20 | 6-6в12х30.М20.Кд9.хр | Ось |
Загрузка ...
|
|
| 21 | 6-6в12х40.М20.Кд9.хр | Ось |
Загрузка ...
|
|
| 22 | 180.57.272 | Защелка |
Загрузка ...
|
|
| 23 | 180.57.067 | Поддон |
Загрузка ...
|
|
| 24 | 77.15.10-20 | Прокладка |
Загрузка ...
|
|
| 25 | 54.15.455A-20 | Угольник поворотный |
Загрузка ...
|
|
| 26 | 180.57.258 | Штуцер |
Загрузка ...
|
|
| 27 | М4-6Н.6.029 | Гайка |
Загрузка ...
|
|
| 28 | 180.57.029 | Петля |
Загрузка ...
|
|
| 29 | М10-7Н-8.45л.029 | Гайка |
Загрузка ...
|
|
| 30 | 180.57.229-20 | Прижим |
Загрузка ...
|
|
| 31 | M10-6gx55.88.35.029 | Болт |
Загрузка ...
|
|
| 32 | 180.57.060 | Балка |
Загрузка ...
|
|
| 33 | 180.57.060-10 | Балка |
Загрузка ...
|
|
| 34 | 180.57.060-20 | Балка |
Загрузка ...
|
|
| 35 | 180.57.274-20 | Клапан |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
