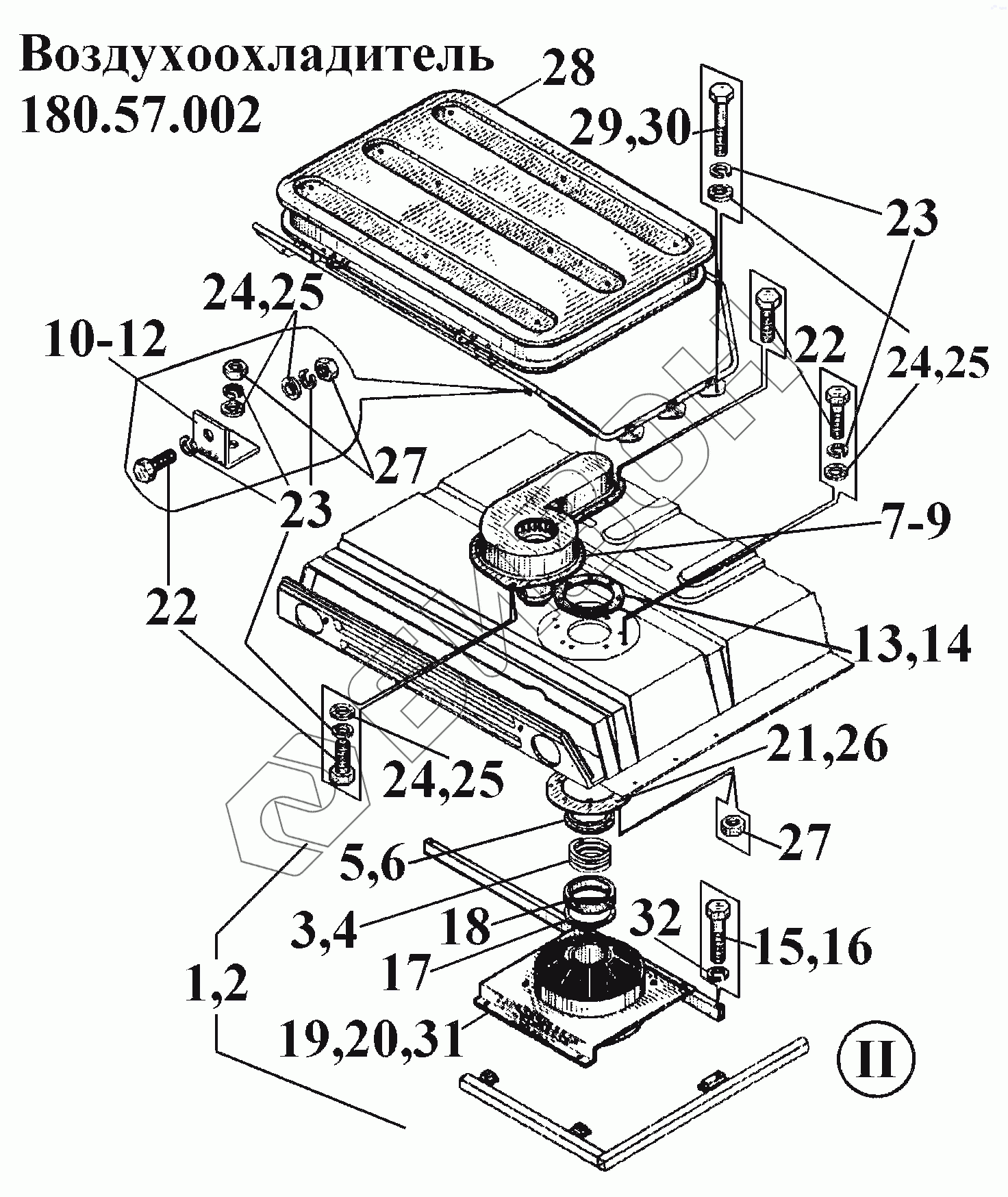

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Воздухоохладитель 180.57.002 (3)
1
2
3
4
5
6
7
9
10
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
24
24
25
25
25
26
27
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 180.57.259-20 | 180.57.259-20 | Чехол |
Загрузка ...
|
|
| M8-6gx20.88.35.029 | M8-6gx20.88.35.029 | Болт |
Загрузка ...
|
|
| М8-6Н.6.029 | М8-6Н.6.029 | Гайка |
Загрузка ...
|
|
| 180.57.050-10 | 180.57.050-10 | Блок фильтров |
Загрузка ...
|
|
| 180.57.050-20 | 180.57.050-20 | Блок фильтров |
Загрузка ...
|
|
| 180.57.260-20 | 180.57.260-20 | Кольцо |
Загрузка ...
|
|
| 1 | 180.57.064 | Уплотнение |
Загрузка ...
|
|
| 2 | 180.57.064-20 | Уплотнение |
Загрузка ...
|
|
| 3 | 180.57.252-20 | Пружина |
Загрузка ...
|
|
| 4 | 180.57.252 | Пружина |
Загрузка ...
|
|
| 5 | 180.57.261-20 | Кольцо |
Загрузка ...
|
|
| 6 | 180.57.261 | Кольцо |
Загрузка ...
|
|
| 7 | 180.57.085-20 | Вентилятор |
Загрузка ...
|
|
| 8 | 180.57.085-10 | Вентилятор |
Загрузка ...
|
|
| 9 | 180.57.085 | Вентилятор |
Загрузка ...
|
|
| 10 | К77.66.360 | Кронштейн |
Загрузка ...
|
|
| 11 | K77.66.360-10 | Кронштейн |
Загрузка ...
|
|
| 12 | К77.66.360-20 | Кронштейн |
Загрузка ...
|
|
| 13 | 180.57.234-20 | Прокладка |
Загрузка ...
|
|
| 14 | 180.57.234 | Прокладка |
Загрузка ...
|
|
| 15 | M10-6gx55.88.35.029 | Болт |
Загрузка ...
|
|
| 16 | M10-6gx55.88.35.016 | Болт |
Загрузка ...
|
|
| 17 | 180.57.260 | Кольцо |
Загрузка ...
|
|
| 18 | 180.57.259 | Чехол |
Загрузка ...
|
|
| 19 | 180.57.049-20 | Испарительный блок |
Загрузка ...
|
|
| 20 | 180.57.049 | Испарительный блок |
Загрузка ...
|
|
| 21 | 180.57.062 | Кольцо |
Загрузка ...
|
|
| 22 | M8-6gx20.88.35.016 | Болт |
Загрузка ...
|
|
| 23 | 8.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 24 | C8.01.10кп.013 | Шайба |
Загрузка ...
|
|
| 25 | С8.01.10кп.0215 | Шайба |
Загрузка ...
|
|
| 26 | 180.57.062-20 | Кольцо |
Загрузка ...
|
|
| 27 | М8-6Н.6.016 | Гайка ГОСТ 2524-70 |
Загрузка ...
|
|
| 28 | 180.57.050 | Блок фильтров |
Загрузка ...
|
|
| 29 | M8-6gx65.88.35.016 | Болт |
Загрузка ...
|
|
| 30 | M8-6gx65.88.35.029 | Болт |
Загрузка ...
|
|
| 31 | 180.57.049-10 | Испарительный блок |
Загрузка ...
|
|
| 32 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
