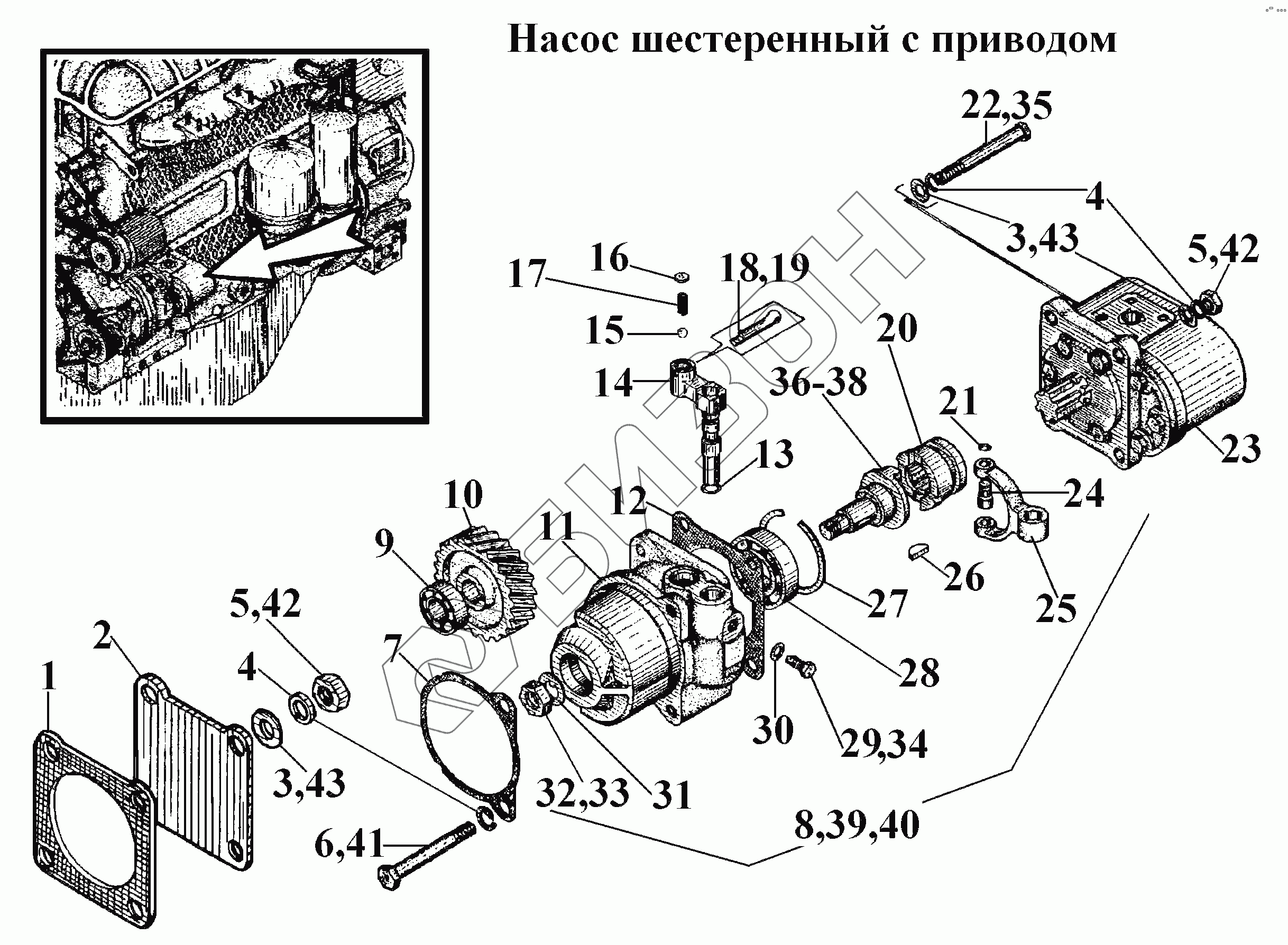

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Насос шестеренный с приводом
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
41
42
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 6ТЗ-2632 | Прокладка |
Загрузка ...
|
|
| 2 | 41-2634 | Крышка |
Загрузка ...
|
|
| 3 | А10х2.01.08кп.011 | Шайба |
Загрузка ...
|
|
| 4 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 5 | М10-6Н. 6.013 | Гайка |
Загрузка ...
|
|
| 6 | M10-6gx110.5.8.013 | Болт |
Загрузка ...
|
|
| 7 | 6Т2-2604 | Прокладка |
Загрузка ...
|
|
| 8 | 6Т2-26с2-1 | Привод насоса |
Загрузка ...
|
|
| 9 | 204 | Подшипник |
Загрузка ...
|
|
| 10 | 01-2633А | Колесо зубчатое |
Загрузка ...
|
|
| 11 | 6Т2-26сЗ | Корпус |
Загрузка ...
|
|
| 12 | 01М-2616 | Прокладка |
Загрузка ...
|
|
| 13 | СМД2-2622-1 | Кольцо уплотнительное |
Загрузка ...
|
|
| 14 | 01-2634 | Рычаг включения |
Загрузка ...
|
|
| 15 | 68-200 | Шарик |
Загрузка ...
|
|
| 16 | 14-2619 | Заглушка |
Загрузка ...
|
|
| 17 | К77.66.410-1 | Пружина |
Загрузка ...
|
|
| 18 | 3,2x25.05 | Шплинт |
Загрузка ...
|
|
| 19 | 3,2x25.0212 | Шплинт |
Загрузка ...
|
|
| 20 | 01-2605 | Муфта кулачковая |
Загрузка ...
|
|
| 21 | 01М-2624 | Кольцо предохранительное |
Загрузка ...
|
|
| 22 | M10-6gx100.58.013 | Болт |
Загрузка ...
|
|
| 23 | НШ32.03.00.000 | Насос шестеренный |
Загрузка ...
|
|
| 24 | 01М-2607-1 | Сухарик |
Загрузка ...
|
|
| 25 | СМД2-2606-1 | Вилка |
Загрузка ...
|
|
| 26 | 41-2168-1 | Шпонка сегментная |
Загрузка ...
|
|
| 27 | 01М-1334 | Кольцо стопорное |
Загрузка ...
|
|
| 28 | 207 | Подшипник |
Загрузка ...
|
|
| 29 | 01-2632 | Винт установочный |
Загрузка ...
|
|
| 30 | 8-37 | Шайба |
Загрузка ...
|
|
| 31 | 01-2633А | Колесо зубчатое |
Загрузка ...
|
|
| 32 | М16-6Н.8.05 | Гайка |
Загрузка ...
|
|
| 33 | М16-6Н.8.029 | Гайка |
Загрузка ...
|
|
| 34 | 01-2632-00.20 | Винт установочный |
Загрузка ...
|
|
| 35 | M10-6gx100.58.029 | Болт |
Загрузка ...
|
|
| 36 | СМД7-2602-1.10 | Вал привода |
Загрузка ...
|
|
| 37 | СМД7-2602-1.20 | Вал привода |
Загрузка ...
|
|
| 38 | СМД7-2602-1 | Вал привода гидравлического насоса |
Загрузка ...
|
|
| 39 | 6Т2-26с2-1-00.10 | Привод насоса |
Загрузка ...
|
|
| 41 | M10-6gx110.5.8.029 | Болт |
Загрузка ...
|
|
| 42 | М10-6Н.6.029 | Гайка |
Загрузка ...
|
|
| 43 | А10х2.01.08кп.0212 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
