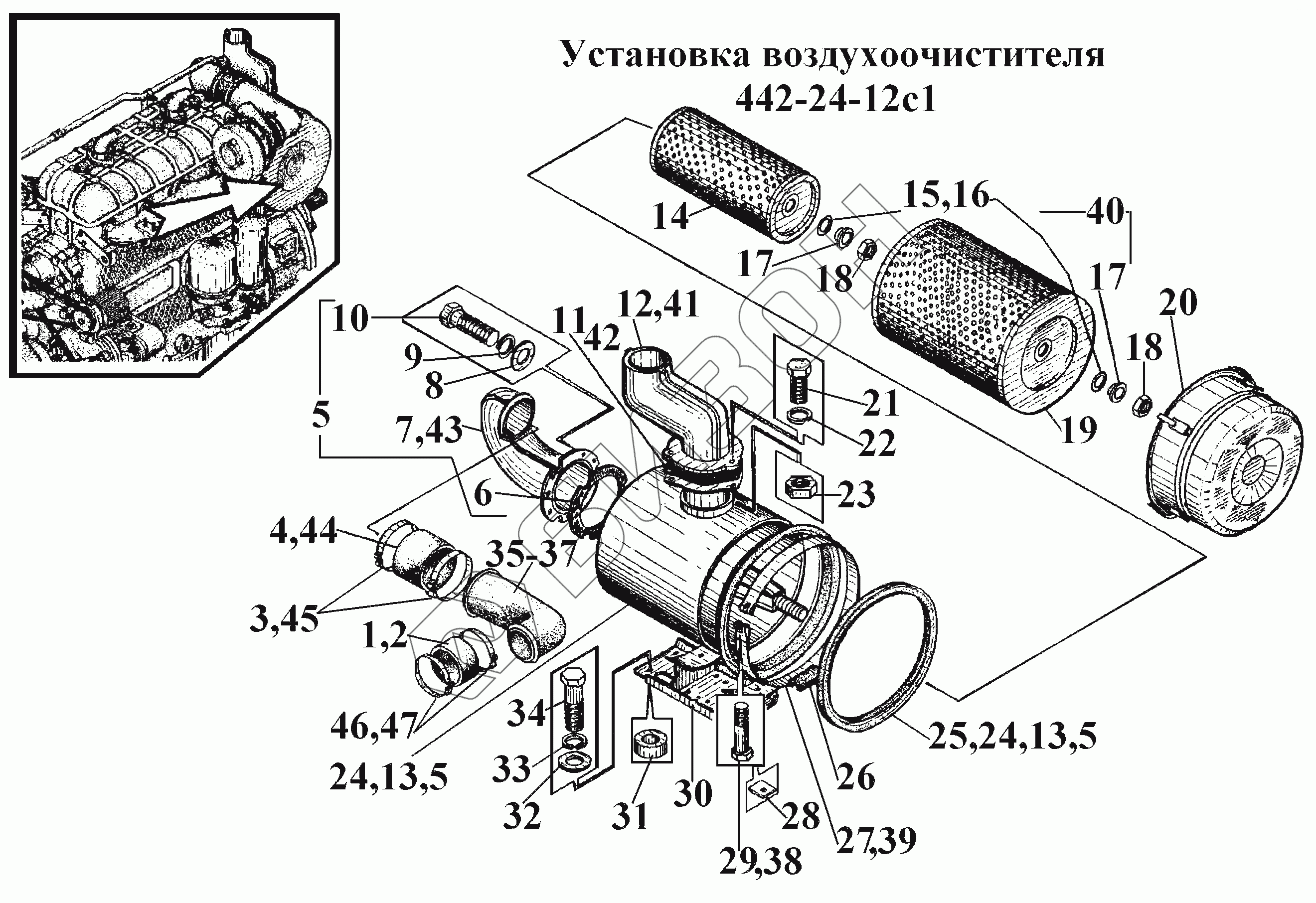

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Установка воздухоочистителя 442-24-12с1
1
2
3
4
5
5
5
6
7
8
9
10
13
13
15
16
17
17
18
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
37
38
39
40
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 442-12с11 | 442-12с11 | Труба |
Загрузка ...
|
|
| 442-12с5.20 | 442-12с5.20 | Воздухоочиститель с парубком |
Загрузка ...
|
|
| 442-12с11.20 | 442-12с11.20 | Труба |
Загрузка ...
|
|
| 442-12с7.20 | 442-12с7.20 | Плита |
Загрузка ...
|
|
| 1 | 440-1235-10.20 | Шланг соединительный |
Загрузка ...
|
|
| 2 | 440-1235-10 | Шланг соединительный |
Загрузка ...
|
|
| 3 | 01М-06с28-01 | Хомут |
Загрузка ...
|
|
| 4 | 01-1235 | Шланг соединительный |
Загрузка ...
|
|
| 5 | 442-12с5 | Воздухоочиститель с патрубком |
Загрузка ...
|
|
| 6 | 442-1212 | Прокладка |
Загрузка ...
|
|
| 7 | 442-12с13 | Патрубок |
Загрузка ...
|
|
| 8 | А8.01.08кп.019 | Шайба |
Загрузка ...
|
|
| 9 | 8.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 10 | М8-6gх20.88.35.015 | Болт |
Загрузка ...
|
|
| 13 | 442-12с2 | Воздухоочиститель |
Загрузка ...
|
|
| 15 | 740-1012.085-10 | Кольцо уплотнительное |
Загрузка ...
|
|
| 16 | 16-240 | Кольцо уплотнительное |
Загрузка ...
|
|
| 17 | 442-1253 | Втулка |
Загрузка ...
|
|
| 18 | 1.25745.11 | Гайка М10х1,25 |
Загрузка ...
|
|
| 19 | 250И-1109080 | Элемент фильтрующий |
Загрузка ...
|
|
| 20 | 442-12с4 | Крышка |
Загрузка ...
|
|
| 21 | М10-6gх25.88.35.016 | Болт |
Загрузка ...
|
|
| 22 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 23 | М10-6Н.6.016 | Гайка ГОСТ 2524-70 |
Загрузка ...
|
|
| 24 | 442-12сЗ | Корпус |
Загрузка ...
|
|
| 25 | 740-1109600 | Прокладка |
Загрузка ...
|
|
| 26 | КДМ 0369 | Прокладка |
Загрузка ...
|
|
| 27 | 461-12с31-5 | Хомут |
Загрузка ...
|
|
| 28 | 442-1290 | Шайба |
Загрузка ...
|
|
| 29 | 4601-3024 | Болт |
Загрузка ...
|
|
| 30 | 442-12с7 | Плита |
Загрузка ...
|
|
| 31 | 442-1205 | Втулка дистанционная |
Загрузка ...
|
|
| 32 | А12.01.08кп.013 | Шайба |
Загрузка ...
|
|
| 33 | 12.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 34 | М12-6g50.88.35.016 | Болт |
Загрузка ...
|
|
| 35 | 444-1209 | Труба |
Загрузка ...
|
|
| 36 | 442-12с12 | Труба |
Загрузка ...
|
|
| 37 | 442-12с12.20 | Труба |
Загрузка ...
|
|
| 38 | 4601-3024.20 | Болт |
Загрузка ...
|
|
| 39 | 461-12с31-5.20 | Хомут |
Загрузка ...
|
|
| 40 | 442-12с29 | Втулка |
Загрузка ...
|
|
| 43 | 461-12с9-5 | Патрубок |
Загрузка ...
|
|
| 44 | 01-1235.20 | Шланг соединительный |
Загрузка ...
|
|
| 45 | 01М-06с28-01.20 | Хомут |
Загрузка ...
|
|
| 46 | 440-12с9 | Хомут |
Загрузка ...
|
|
| 47 | 440-12с9.20 | Хомут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
