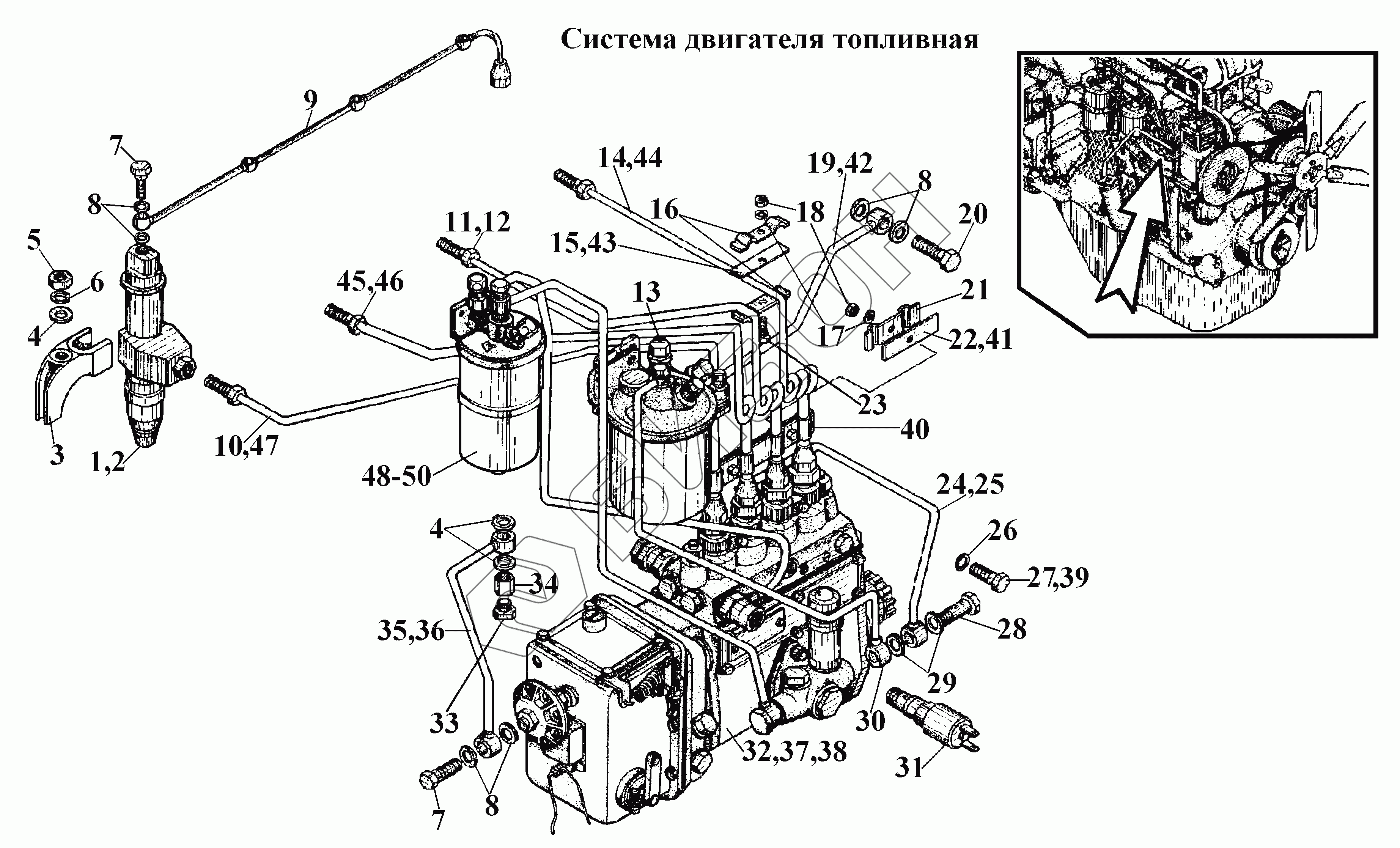

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Система двигателя топливная
1
2
3
4
4
5
6
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 11ТА-20с1-01.20 | Форсунка |
Загрузка ...
|
|
| 2 | 11ТА-20с1-01 | Форсунка |
Загрузка ...
|
|
| 3 | 01-А1533 | Скоба крепления форсунки |
Загрузка ...
|
|
| 4 | 01-А1532 | Шайба скобы крепления форсунки |
Загрузка ...
|
|
| 5 | М12х1,25-6Н.8.05 | Гайка |
Загрузка ...
|
|
| 6 | 12.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 7 | 463-1525 | Болт |
Загрузка ...
|
|
| 8 | 41-1526А | Прокладка |
Загрузка ...
|
|
| 9 | 41-15с13Б | Топливопровод слива |
Загрузка ...
|
|
| 10 | 41-15с18-11 | Топливопровод высокого давлении |
Загрузка ...
|
|
| 11 | 41-15с16-11.20 | Топливопровод высокого давления |
Загрузка ...
|
|
| 12 | 41-15c16-11 | Топливопровод высокого давления |
Загрузка ...
|
|
| 13 | 41-60с1 | Фильтр грубой очистки топлива ФГ-25 |
Загрузка ...
|
|
| 14 | 41-15с15-11 | Топливопровод высокого давления |
Загрузка ...
|
|
| 15 | 14-1567-1 | Прокладка |
Загрузка ...
|
|
| 16 | 14-1540-1 | Планка зажима |
Загрузка ...
|
|
| 17 | 6.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 18 | М6-6Н.6.013 | Гайка |
Загрузка ...
|
|
| 19 | 444-15с14-4 | Топливопровод слива |
Загрузка ...
|
|
| 20 | 01М-1525 | Болт |
Загрузка ...
|
|
| 21 | 01-1555А | Планка зажимная |
Загрузка ...
|
|
| 22 | 03-1556 | Прокладка |
Загрузка ...
|
|
| 23 | M6-6gx25.88.35.013 | Болт |
Загрузка ...
|
|
| 24 | 41-15с25-2.20 | Топливопровод от насоса к топливоподкачивающему насосу |
Загрузка ...
|
|
| 25 | 41-15с25-2 | Топливопровод от насоса к помпе |
Загрузка ...
|
|
| 26 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 27 | M10-6gx30.88.35.013 | Болт |
Загрузка ...
|
|
| 28 | СМД7-1536 | Болт поворотного угольника |
Загрузка ...
|
|
| 29 | СМД7-1539 | Прокладка |
Загрузка ...
|
|
| 30 | 4615с28-ЗА | Топливопровод от фильтра грубой очистки к топливоподкачивающему насосу |
Загрузка ...
|
|
| 31 | 460-22с1 | Клапан электромагнитный топливный |
Загрузка ...
|
|
| 32 | 442-16с1-01 | Насос топливный АТНМ 4100 10-22-01 с регулятором |
Загрузка ...
|
|
| 33 | 41-0237 | Пробка коническая |
Загрузка ...
|
|
| 34 | 440-1850 | Штуцер |
Загрузка ...
|
|
| 35 | 440-15с36-02 | Трубопровод подвода воздуха к пневмокорректору |
Загрузка ...
|
|
| 36 | 440-15с36-02-20 | Трубопровод подвода воздуха к пневмокорректору |
Загрузка ...
|
|
| 37 | 442-16с1-01.10 | Насос топливный АТНМ 4100 10-22-01 с регулятором |
Загрузка ...
|
|
| 38 | 442-16с1-01.20 | Насос топливный АТНМ 4100 10-22-01 с регулятором |
Загрузка ...
|
|
| 39 | M10-6gx30.88.35.029 | Болт |
Загрузка ...
|
|
| 40 | 41-15с34 | Скоба |
Загрузка ...
|
|
| 41 | 03-1556.20 | Прокладка |
Загрузка ...
|
|
| 42 | 444-15с14-4.20 | Топливопровод слива |
Загрузка ...
|
|
| 43 | 14-1567-1.20 | Прокладка |
Загрузка ...
|
|
| 44 | 41-15с15-11.20 | Топливопровод высокого давления |
Загрузка ...
|
|
| 45 | 41-15c17-11 | Топливопровод высокого давления |
Загрузка ...
|
|
| 46 | 41-15с17-11.20 | Топливопровод высокого давления |
Загрузка ...
|
|
| 47 | 41-15с18-11.20 | Топливопровод высокого давления |
Загрузка ...
|
|
| 48 | 41-15с10-3 | Фильтр тонкой очистки топлива ФТ-80 с топливопроводами |
Загрузка ...
|
|
| 49 | 41-15с10-3.10 | Фильтр тонкой очистки топлива ФТ-80 с топливопроводами |
Загрузка ...
|
|
| 50 | 41-15с10-3.20 | Фильтр тонкой очистки топлива ФТ-80 с топливопроводами |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
