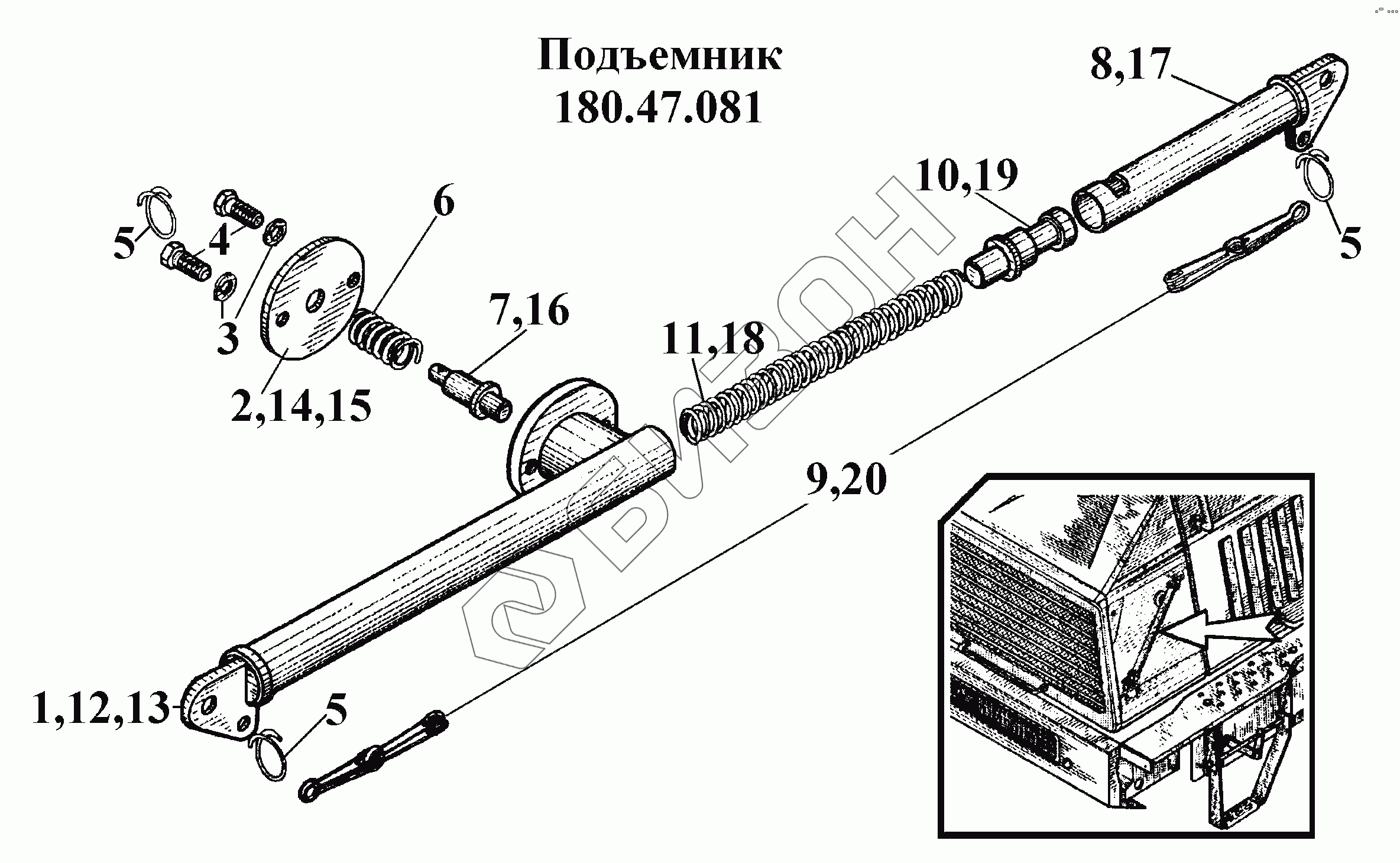

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Подъемник (1)
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| M6-6gx16.88.35.029 | M6-6gx16.88.35.029 | Болт |
Загрузка ...
|
|
| 1 | 180.47.083 | Цилиндр |
Загрузка ...
|
|
| 2 | 180.47.231 | Планка |
Загрузка ...
|
|
| 3 | 6.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 4 | M6-6gx16.88.35.016 | Болт |
Загрузка ...
|
|
| 5 | 740-50-847 | Кольцо |
Загрузка ...
|
|
| 6 | 78.20.209 | Пружина |
Загрузка ...
|
|
| 7 | 180.47.230 | Фиксатор |
Загрузка ...
|
|
| 8 | 180.47.082 | Щиток |
Загрузка ...
|
|
| 9 | 180.47.086 | Цепь |
Загрузка ...
|
|
| 10 | 180.47.228 | Стержень |
Загрузка ...
|
|
| 11 | 180.47.232 | Пружина |
Загрузка ...
|
|
| 12 | 180.47.083-10 | Цилиндр |
Загрузка ...
|
|
| 13 | 180.47.083-20 | Цилиндр |
Загрузка ...
|
|
| 14 | 180.47.231-10 | Планка |
Загрузка ...
|
|
| 15 | 180.47.231.20 | Планка |
Загрузка ...
|
|
| 16 | 180.47.230-20 | Фиксатор |
Загрузка ...
|
|
| 17 | 180.47.082-20 | Щиток |
Загрузка ...
|
|
| 18 | 180.47.232-20 | Пружина |
Загрузка ...
|
|
| 19 | 180.47.228-20 | Стержень |
Загрузка ...
|
|
| 20 | 180.47.086-20 | Цепь |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
