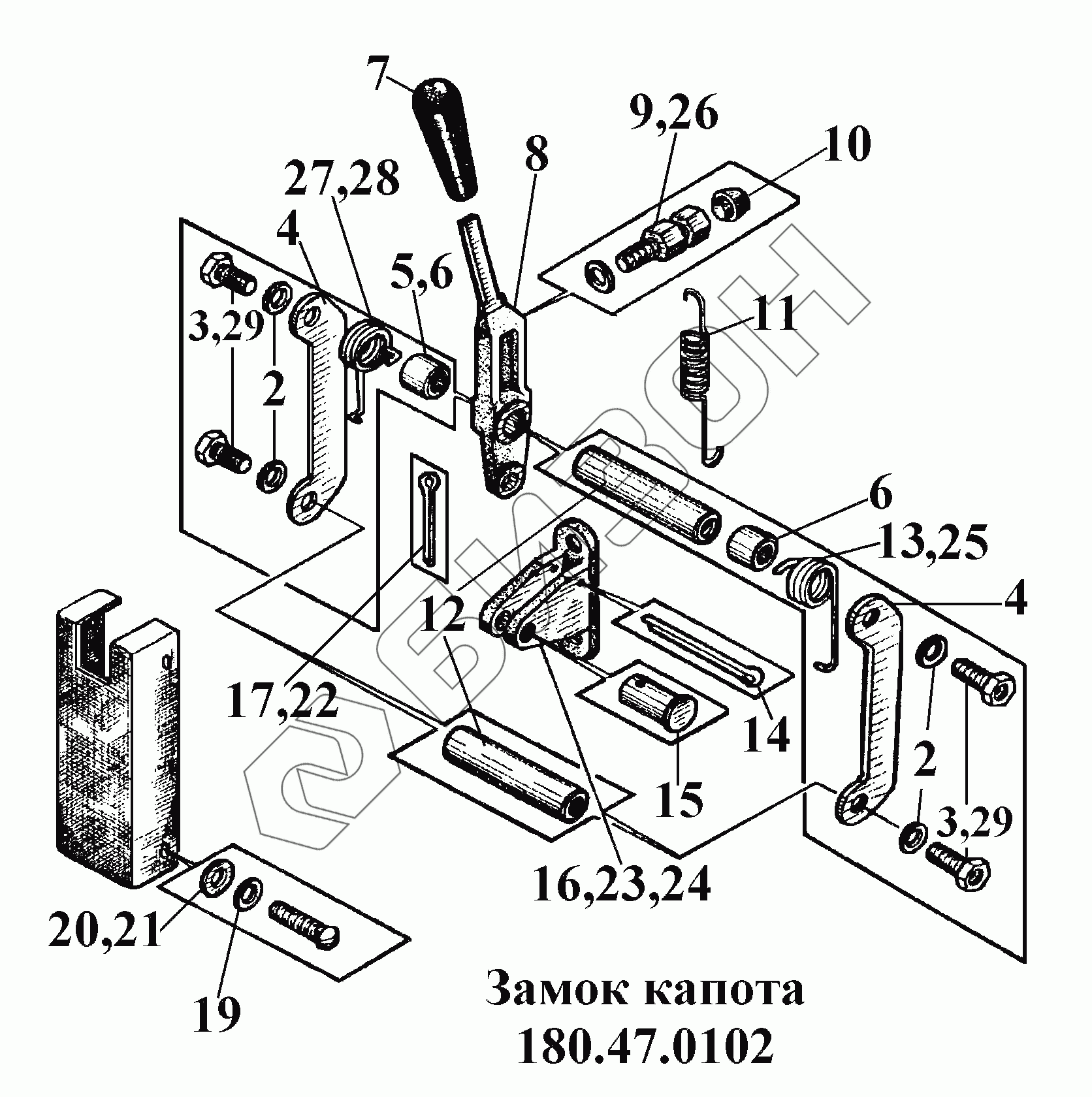

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Замок капота
2
2
3
3
4
4
5
6
6
7
8
9
10
11
11
12
13
14
15
16
17
19
20
21
22
23
24
25
26
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 180.47.283-20 | 180.47.283-20 | Планка |
Загрузка ...
|
|
| 180.47.284 | 180.47.284 | Ось |
Загрузка ...
|
|
| 4x36.029 | 4x36.029 | Шплинт |
Загрузка ...
|
|
| BM4-6g.12.58.016 | BM4-6g.12.58.016 | Винт |
Загрузка ...
|
|
| BM4-6g.12.58.029 | BM4-6g.12.58.029 | Винт |
Загрузка ...
|
|
| 8.65Г.0215 | 8.65Г.0215 | Шайба |
Загрузка ...
|
|
| 2 | 8.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | 180.47.285 | Болт |
Загрузка ...
|
|
| 4 | 180.47.283 | Планка |
Загрузка ...
|
|
| 5 | 180.47.286-20 | Втулка |
Загрузка ...
|
|
| 6 | 180.47.286 | Втулка |
Загрузка ...
|
|
| 7 | А13.10.000 | Рукоятка |
Загрузка ...
|
|
| 8 | А13.10.000-20 | Рукоятка |
Загрузка ...
|
|
| 9 | 180.47.289 | Упор |
Загрузка ...
|
|
| 10 | А30.04.017-01 | Колпак |
Загрузка ...
|
|
| 11 | 77.38.130А | Пружина верхняя |
Загрузка ...
|
|
| 12 | 180.47.284 | Ось |
Загрузка ...
|
|
| 13 | 180.47.288 | Пружина правая |
Загрузка ...
|
|
| 14 | 4x36.016 | Шплинт |
Загрузка ...
|
|
| 15 | 6-12h11х35М45х2.39.43 | Ось |
Загрузка ...
|
|
| 16 | 180.47.281 | Кронштейн фиксатора |
Загрузка ...
|
|
| 17 | 4x22.016 | Шплинт |
Загрузка ...
|
|
| 19 | 4.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 20 | С4.01.10кп.013 | Шайба |
Загрузка ...
|
|
| 21 | С4.01.10кп.0215 | Шайба |
Загрузка ...
|
|
| 22 | 4x22.029 | Шплинт |
Загрузка ...
|
|
| 23 | 180.47.281-10 | Кронштейн фиксатора |
Загрузка ...
|
|
| 24 | 180.47.281-20 | Кронштейн фиксатора |
Загрузка ...
|
|
| 25 | 180.47.288-20 | Пружина правая |
Загрузка ...
|
|
| 26 | 180.47.289-20 | Упор |
Загрузка ...
|
|
| 27 | 180.47.287 | Пружина левая |
Загрузка ...
|
|
| 28 | 180.47.287-20 | Пружина левая |
Загрузка ...
|
|
| 29 | 180.47.285-20 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
