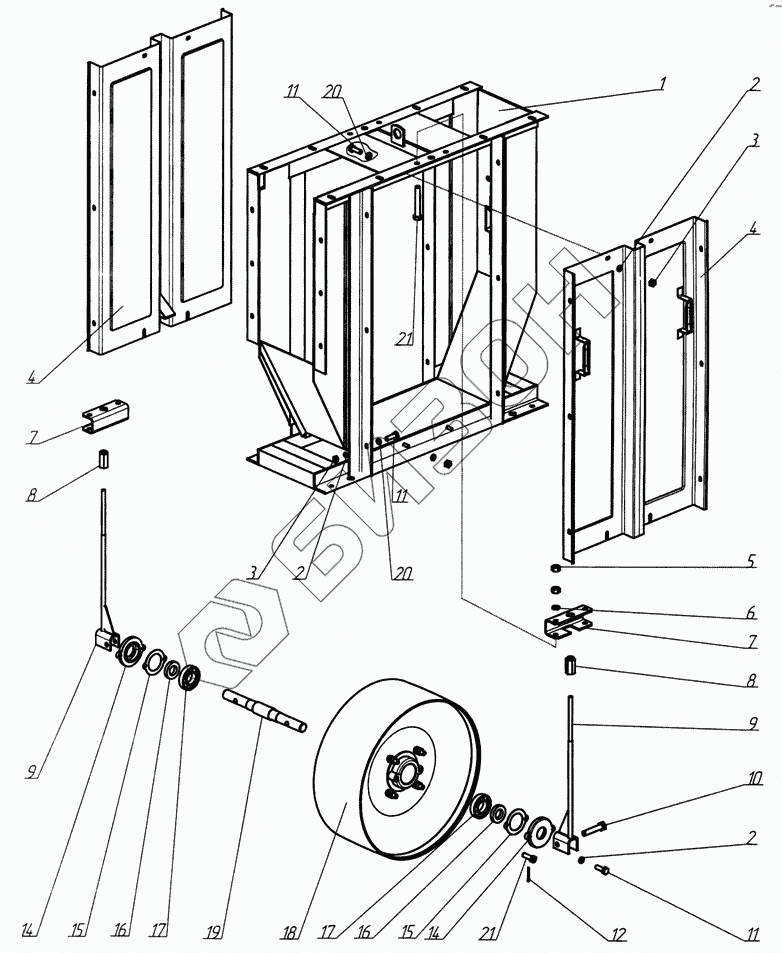

Графический каталог запасных частей к технике: Воронежсельмаш НПК-25. Головка
1
2
2
2
3
3
4
4
5
6
7
7
8
8
9
9
10
11
11
11
12
14
14
15
15
16
16
17
17
18
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | НВ 01.010 | Корпус |
Загрузка ...
|
|
| 2 | 8 65Г 05 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 4 | НВ 01.020 | Боковина |
Загрузка ...
|
|
| 5 | М12-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 6 | 12 65Г 05 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 7 | НВ 01.712 | Кронштейн |
Загрузка ...
|
|
| 8 | НВ 01.607 | Гайка |
Загрузка ...
|
|
| 9 | НС 01.070-01 | Натяжное устройство |
Загрузка ...
|
|
| 10 | НВ 01.605 | Ось |
Загрузка ...
|
|
| 11 | M8-6gx25.58.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 12 | 3,2x28.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 14 | Н 116.212-01 | Крышка подшипника |
Загрузка ...
|
|
| 15 | Н 116.025-01 | Прокладка |
Загрузка ...
|
|
| 16 | 1,1-30x52-1 ГОСТ 8752-79 | Манжета |
Загрузка ...
|
|
| 17 | 206 ГОСТ 8338-75 | Подшипник |
Загрузка ...
|
|
| 18 | НВ 01.050 | Барабан |
Загрузка ...
|
|
| 19 | НВ 01.602 | Ось |
Загрузка ...
|
|
| 20 | С8 02.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 21 | M12-6gx80.58.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
