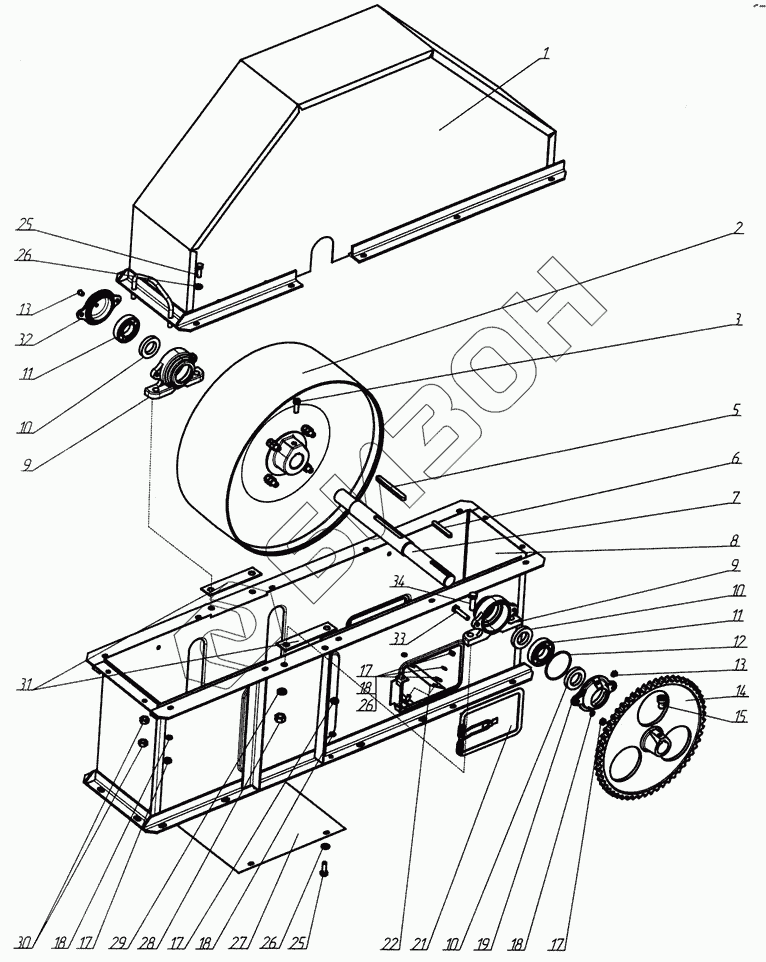

Графический каталог запасных частей к технике: Воронежсельмаш НПК-25. Головка верхняя
1
2
3
5
6
7
8
9
9
10
10
10
11
11
12
13
13
14
15
17
17
17
17
18
18
18
18
19
21
22
25
25
26
26
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | НВ 02.010 | Кожух |
Загрузка ...
|
|
| 2 | НВ 02.050 | Барабан |
Загрузка ...
|
|
| 3 | ОВБ 6335-02 | Винт |
Загрузка ...
|
|
| 5 | Н 116.489 | Шпонка |
Загрузка ...
|
|
| 6 | Н 116.473 | Шпонка |
Загрузка ...
|
|
| 7 | НВ 02.601 | Вал |
Загрузка ...
|
|
| 8 | НВ 02.020 | Головка |
Загрузка ...
|
|
| 9 | Н 026.059 | Корпус подшипника |
Загрузка ...
|
|
| 10 | 1.1-35x58-1 ГОСТ 8752-79 | Манжета |
Загрузка ...
|
|
| 11 | 11207 ГОСТ 28428-90 | Подшипник |
Загрузка ...
|
|
| 12 | Н 026.505 | Кольцо распорное |
Загрузка ...
|
|
| 13 | 1.2.Ц6 ГОСТ 19853-74 | Масленка |
Загрузка ...
|
|
| 14 | Н 022.030-30 | Звездочка сварная |
Загрузка ...
|
|
| 15 | ОВБ 6335-01 | Винт |
Загрузка ...
|
|
| 17 | M8-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 18 | 8 65 Г05 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 19 | Н 026.164 | Крышка подшипника |
Загрузка ...
|
|
| 21 | НГ 55-5 | Крышка |
Загрузка ...
|
|
| 22 | НВ 02.403 | Щиток |
Загрузка ...
|
|
| 25 | M8-6gx25.58.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 26 | C8.02.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 27 | НВ 02.404 | Щиток |
Загрузка ...
|
|
| 28 | M12-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 29 | 12 65 Г05 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 30 | M10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 31 | НВ 02.412 | Планка |
Загрузка ...
|
|
| 32 | Н 026.227 | Крышка подшипника |
Загрузка ...
|
|
| 33 | M8-6gx40.58.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 34 | M12-6gx40.58.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
