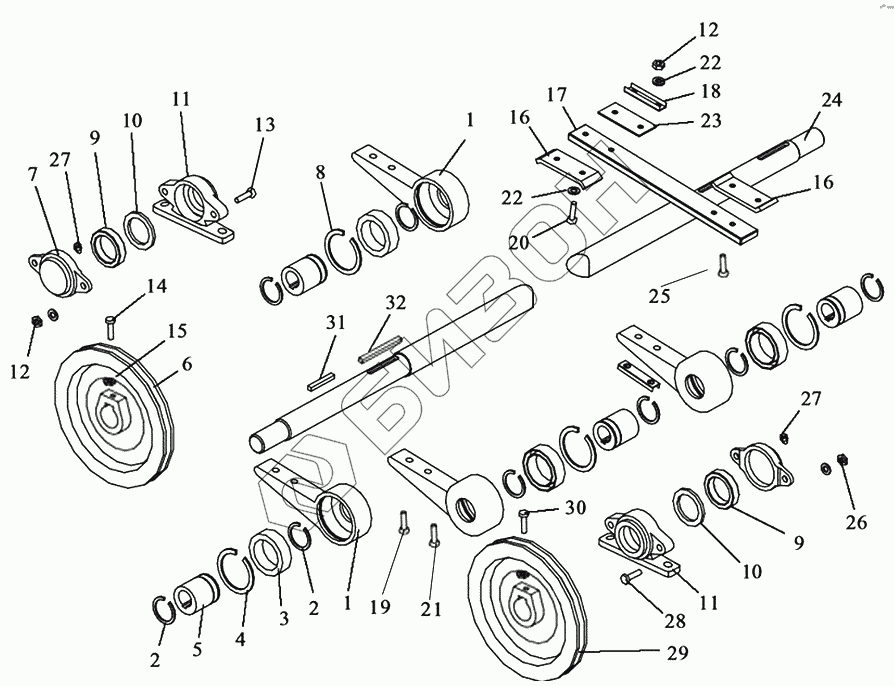

Графический каталог запасных частей к технике: Воронежсельмаш ЗВС-20А. Привод эксцентриковый
1
1
2
2
3
4
5
6
7
8
9
9
10
10
11
11
12
12
13
14
15
16
16
17
18
19
20
21
22
22
23
24
25
26
27
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ЗАВ 10.55.104 | Головка шатуна |
Загрузка ...
|
|
| 2 | Кольцо 2В60 | Кольцо 2В60 |
Загрузка ...
|
|
| 3 | Подшипник 80212 | Подшипник 80212 |
Загрузка ...
|
|
| 4 | Кольцо 2В110 | Кольцо 2В110 |
Загрузка ...
|
|
| 5 | ОВБ 1256-01 | Эксцентрик |
Загрузка ...
|
|
| 6 | ЗВТ 86.103 | Шкив |
Загрузка ...
|
|
| 7 | Н.026.227-01 | Крышка подшипника |
Загрузка ...
|
|
| 8 | Н.026.505 | Кольцо распорное |
Загрузка ...
|
|
| 9 | Подшипник 11207 | Подшипник 11207 |
Загрузка ...
|
|
| 10 | Манжета 1.2-35х58-1 | Манжета 1.2-35х58-1 |
Загрузка ...
|
|
| 11 | Н.026.059 | Корпус подшипника |
Загрузка ...
|
|
| 12 | Гайка М12 | Гайка М12 |
Загрузка ...
|
|
| 13 | Болт М12х40 | Болт М12х40 |
Загрузка ...
|
|
| 14 | ОВБ 6335-01 | Винт |
Загрузка ...
|
|
| 15 | Гайка М10 | Гайка М10 |
Загрузка ...
|
|
| 16 | ЗВТ 02.477 | Накладка |
Загрузка ...
|
|
| 17 | ЗВТ 02.905 | Шатун |
Загрузка ...
|
|
| 18 | ЗВТ 86.401 | Стопор |
Загрузка ...
|
|
| 19 | Болт М12х70 | Болт М12х70 |
Загрузка ...
|
|
| 20 | Болт М12х55 | Болт М12х55 |
Загрузка ...
|
|
| 21 | Болт М12х80 | Болт М12х80 |
Загрузка ...
|
|
| 22 | Шайба 12.65Г | Шайба 12.65Г |
Загрузка ...
|
|
| 23 | НЕН 2.00.401 | Накладка |
Загрузка ...
|
|
| 24 | ЗВТ 02.655 | Вал |
Загрузка ...
|
|
| 25 | Болт М12х45 | Болт М12х45 |
Загрузка ...
|
|
| 26 | Гайка М8 | Гайка М8 |
Загрузка ...
|
|
| 27 | Масленка 1.2.УХЛ1 | Масленка 1.2.УХЛ1 |
Загрузка ...
|
|
| 28 | Болт М8х40 | Болт М8х40 |
Загрузка ...
|
|
| 29 | ЗВТ 86.105 | Шкив |
Загрузка ...
|
|
| 30 | ОВБ 6335-02 | Винт |
Загрузка ...
|
|
| 31 | Шпонка 2-12х8х63 | Шпонка 2-12х8х63 |
Загрузка ...
|
|
| 32 | Шпонка 2-12х8х140 | Шпонка 2-12х8х140 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
