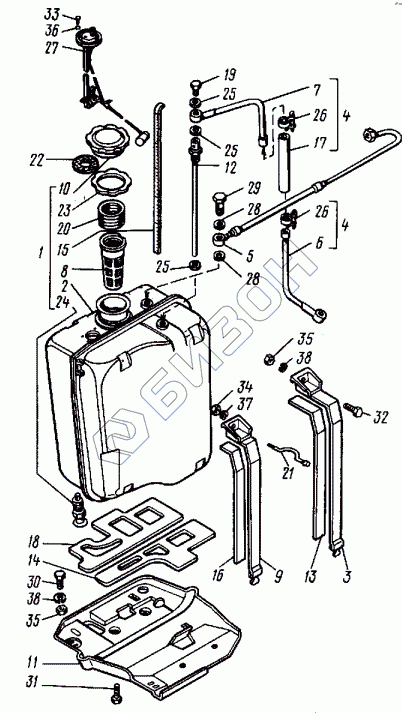

Графический каталог запасных частей к технике: ВТЗ Т-30A-80. Бак топливный
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
26
27
28
28
29
30
31
32
33
34
35
35
36
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | A25.50.011B-03 | Бак |
Загрузка ...
|
|
| 2 | A25.50.012B-03 | Корпус |
Загрузка ...
|
|
| 3 | A25.50.013 | Лента крепления бака |
Загрузка ...
|
|
| 4 | А25.50.016Д | Трубка |
Загрузка ...
|
|
| 5 | A25.50.019A | Трубка сливная |
Загрузка ...
|
|
| 6 | A25.50.022 | Трубка к фильтру грубой очистки |
Загрузка ...
|
|
| 7 | A25.50.023 | Трубка бака |
Загрузка ...
|
|
| 8 | 150.50.026-11 | Фильтр |
Загрузка ...
|
|
| 9 | А25.50.030Б-03 | Лента крепления бака |
Загрузка ...
|
|
| 10 | 74.50.042-4-03 | Крышка |
Загрузка ...
|
|
| 11 | A25.50.070-03 | Поддон |
Загрузка ...
|
|
| 12 | А25.50,095Б | Трубка заборная |
Загрузка ...
|
|
| 13 | A25.50.106-03 | Прокладка ленты |
Загрузка ...
|
|
| 14 | A25.50.107A-03 | Прокладка бака |
Загрузка ...
|
|
| 15 | A25.50.108 | Линейка мерная |
Загрузка ...
|
|
| 16 | А25.50.109Б-03 | Прокладка ленты |
Загрузка ...
|
|
| 17 | 25.50.132-T | Шланг |
Загрузка ...
|
|
| 18 | A25.50.144A-03 | Прокладка бака |
Загрузка ...
|
|
| 19 | A25.50.146 | Пробка |
Загрузка ...
|
|
| 20 | 77.50.147-1 | Пружина |
Загрузка ...
|
|
| 21 | T30.48.301 | Болт |
Загрузка ...
|
|
| 22 | T30.48.303 | Прокладка |
Загрузка ...
|
|
| 23 | 74.50.433 | Прокладка крышки |
Загрузка ...
|
|
| 24 | 74.50.441 | Штуцер |
Загрузка ...
|
|
| 25 | Д37М-1104144 | Прокладка |
Загрузка ...
|
|
| 26 | Д21А-П04690 | Хомутик стяжной |
Загрузка ...
|
|
| 27 | БМ116-3806600АТ | Датчик указателя уровня топлива |
Загрузка ...
|
|
| 28 | 16-006-02 | Прокладка |
Загрузка ...
|
|
| 29 | 16-110-02 | Болт |
Загрузка ...
|
|
| 30 | 4M12.6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | 4М.12.6gx45.88.35.019 | Болт |
Загрузка ...
|
|
| 32 | 4M12.6gx55.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | B.M5.6gx12.58.019 | Винт |
Загрузка ...
|
|
| 34 | M10.6H.6.019 | Гайка |
Загрузка ...
|
|
| 35 | М12.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 36 | 5Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 37 | 10.ОТ.65Г.06 | Шайба |
Загрузка ...
|
|
| 38 | 12.ОТ.65Г.05 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
