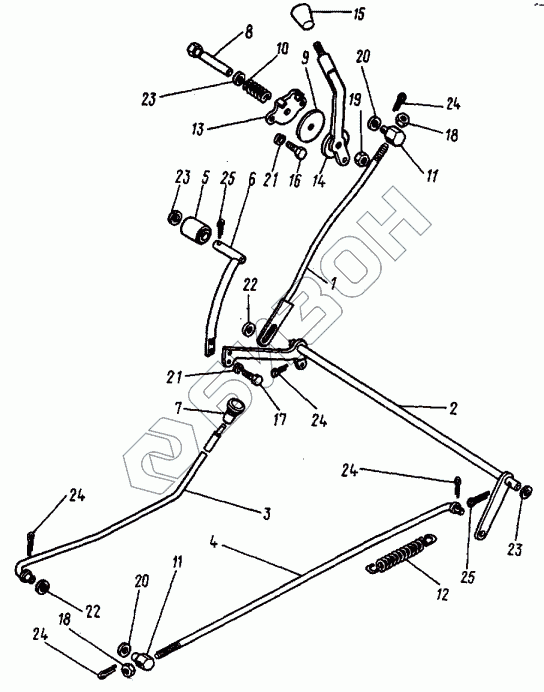

Графический каталог запасных частей к технике: ВТЗ Т-30A-80. Управление двигателем
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
18
19
20
20
21
21
22
22
23
23
23
24
24
24
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Т30.20.011Б-02 | Тяга ручного управления |
Загрузка ...
|
|
| 2 | T30.20.014-02 | Валик |
Загрузка ...
|
|
| 3 | T30.20.015Б-02 | Тяга привода |
Загрузка ...
|
|
| 4 | Т30.20.016-02 | Тяга |
Загрузка ...
|
|
| 5 | T30.20.018-02 | Ролик |
Загрузка ...
|
|
| 6 | T30.20.020 | Стержень |
Загрузка ...
|
|
| 7 | 5110-3709051 | Ручка |
Загрузка ...
|
|
| 8 | T30.20.102 | Ось |
Загрузка ...
|
|
| 9 | 14.20.124 | Диск |
Загрузка ...
|
|
| 10 | A25.20.127 | Пружина |
Загрузка ...
|
|
| 11 | A25.20.145A-02 | Шарнир |
Загрузка ...
|
|
| 12 | Д142-1108076А-03 | Пружина |
Загрузка ...
|
|
| 13 | T30.20.153 | Планка |
Загрузка ...
|
|
| 14 | T30.20.321-02 | Рычаг |
Загрузка ...
|
|
| 15 | A13.05.000A | Рукоятка |
Загрузка ...
|
|
| 16 | M6.6gx14.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | M6.6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 18 | M6.6H.6.019 | Гайка |
Загрузка ...
|
|
| 19 | М12.6H.6.019 | Гайка |
Загрузка ...
|
|
| 20 | 6.02.019 | Шайба |
Загрузка ...
|
|
| 21 | 6Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 22 | 8.02.019 | Шайба |
Загрузка ...
|
|
| 23 | 12.02.019 | Шайба |
Загрузка ...
|
|
| 24 | 2x12.019 | Шплинт |
Загрузка ...
|
|
| 25 | 3,2x20.019 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
