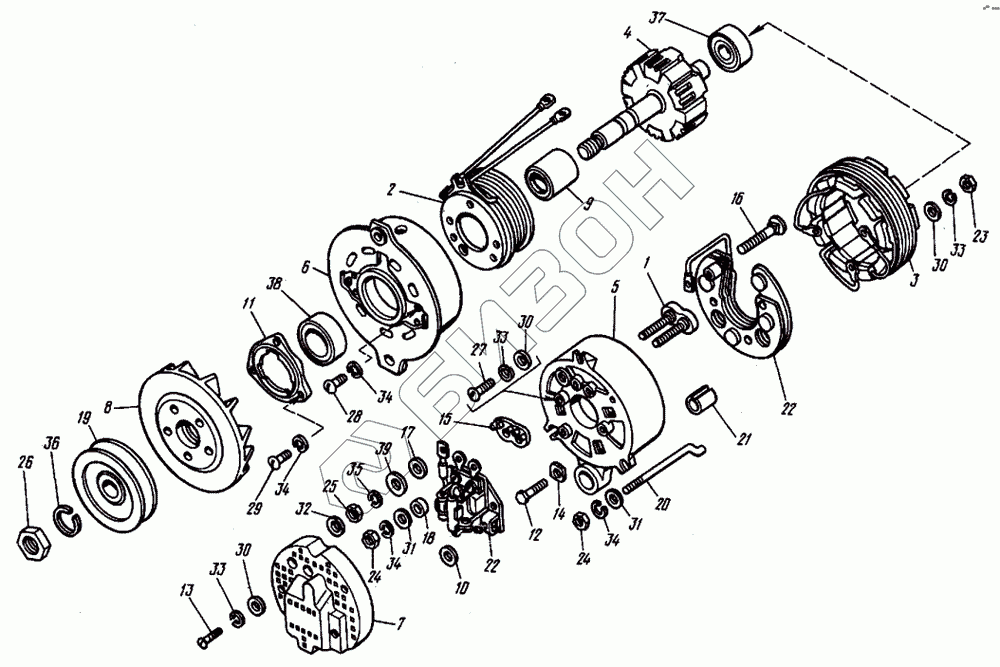

Графический каталог запасных частей к технике: ВТЗ Т-30A-80. Генератор 4667.3701000
4667.3701000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
25
26
27
28
29
30
30
30
31
31
32
33
33
33
34
34
34
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4667.3701000 | 4667.3701000 | Генератор |
Загрузка ...
|
|
| 1 | 46.3701020 | Панель выводов |
Загрузка ...
|
|
| 2 | 46.3701060 | Катушка возбуждения |
Загрузка ...
|
|
| 3 | 4607.3701100 | Статор |
Загрузка ...
|
|
| 4 | 4607.3701200 | Ротор |
Загрузка ...
|
|
| 5 | 46.3701300 | Крышка задняя |
Загрузка ...
|
|
| 6 | 4607.3701400-01 | Крышка передняя |
Загрузка ...
|
|
| 7 | 46.3701001 | Крышка |
Загрузка ...
|
|
| 8 | 46.3701003 | Вентилятор |
Загрузка ...
|
|
| 9 | 4607.3701005 | Втулка ротора |
Загрузка ...
|
|
| 10 | 46.3701006 | Кольцо |
Загрузка ...
|
|
| 11 | 46.3701007 | Крышка подшипника |
Загрузка ...
|
|
| 12 | 46.3701008 | Болт |
Загрузка ...
|
|
| 13 | 46.3701009 | Винт |
Загрузка ...
|
|
| 14 | 46.3701011 | Изолятор фазный |
Загрузка ...
|
|
| 15 | 46.3701013 | Изолятор |
Загрузка ...
|
|
| 16 | 46.3701015 | Болт |
Загрузка ...
|
|
| 17 | 46.3701017 | Шайба изоляционная |
Загрузка ...
|
|
| 18 | 46.3701018 | Втулка |
Загрузка ...
|
|
| 19 | 4667.3701051 | Шкив |
Загрузка ...
|
|
| 20 | 46.3701080 | Болт стяжной |
Загрузка ...
|
|
| 21 | 46.3701081 | Втулка |
Загрузка ...
|
|
| 22 | БПВ23-50-Т2 | Блок |
Загрузка ...
|
|
| 23 | 002100 | Гайка |
Загрузка ...
|
|
| 24 | 002100-02 | Гайка |
Загрузка ...
|
|
| 25 | 002100-03 | Гайка |
Загрузка ...
|
|
| 26 | 002100-07 | Гайка |
Загрузка ...
|
|
| 27 | 001300-02 | Винт |
Загрузка ...
|
|
| 28 | 001300-05 | Винт |
Загрузка ...
|
|
| 29 | 001300-13 | Винт |
Загрузка ...
|
|
| 30 | 4 | Шайба 4 |
Загрузка ...
|
|
| 31 | 002500-03 | Шайба |
Загрузка ...
|
|
| 32 | 002500-05 | Шайба |
Загрузка ...
|
|
| 33 | 4Л | Шайба |
Загрузка ...
|
|
| 34 | 5Л | Шайба |
Загрузка ...
|
|
| 35 | 6Л | Шайба |
Загрузка ...
|
|
| 36 | 16Л.65Г.016 | Шайба |
Загрузка ...
|
|
| 37 | 6-180502K1C9 | Шарикоподшипник |
Загрузка ...
|
|
| 38 | 6-180603KC9 | Шарикоподшипник |
Загрузка ...
|
|
| 39 | УТ-276 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
