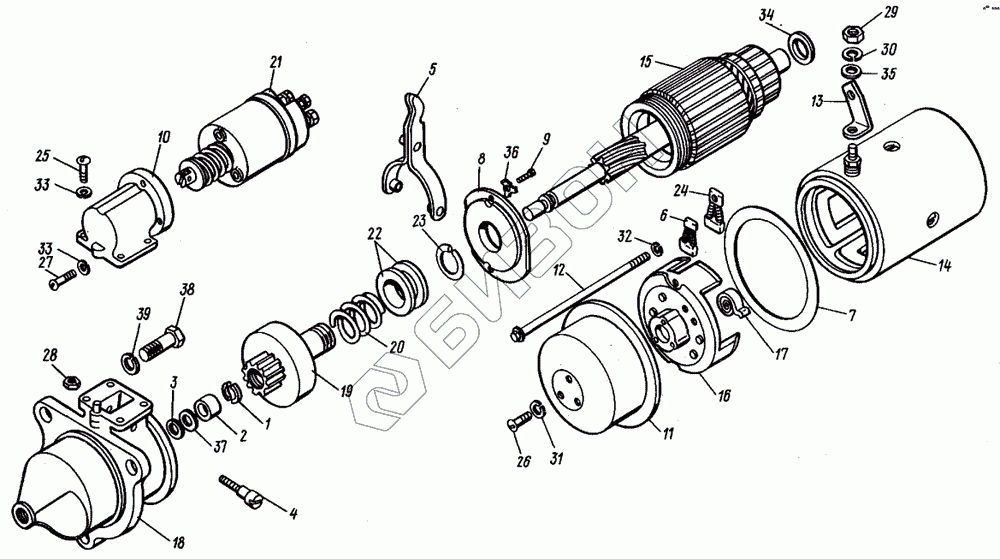

Графический каталог запасных частей к технике: ВТЗ Т-30A-80. Стартер 4707.3708000
4707.3708000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4707.3708000 | 4707.3708000 | Стартер |
Загрузка ...
|
|
| 1 | CT222-3708004 | Полукольцо |
Загрузка ...
|
|
| 2 | CT222-3708006 | Обойка |
Загрузка ...
|
|
| 3 | CT221-3708009 | Шайба |
Загрузка ...
|
|
| 4 | CT222-3708014-01 | Ось |
Загрузка ...
|
|
| 5 | CT222-3708020 | Рычаг |
Загрузка ...
|
|
| 6 | 47.3708025 | Щетка |
Загрузка ...
|
|
| 7 | CT222-3708042-01 | Кольцо |
Загрузка ...
|
|
| 8 | CT222-3708050-01 | Подшипник |
Загрузка ...
|
|
| 9 | СТ130Б-3708052 | Болт |
Загрузка ...
|
|
| 10 | CT222-3708061-01 | Фланец |
Загрузка ...
|
|
| 11 | CT222-3708071-01 | Кожух |
Загрузка ...
|
|
| 12 | CT222-3708080-01 | Болт |
Загрузка ...
|
|
| 13 | CT222-3708091-01 | Шина |
Загрузка ...
|
|
| 14 | 4707.3708100 | Корпус |
Загрузка ...
|
|
| 15 | CT222-3708200-01 | Якорь |
Загрузка ...
|
|
| 16 | 4707.3708300 | Крышка |
Загрузка ...
|
|
| 17 | CT222-3708304-01 | Пружина |
Загрузка ...
|
|
| 18 | CT222-3708400-01 | Крышка |
Загрузка ...
|
|
| 19 | CT222-3708610-01 | Муфта |
Загрузка ...
|
|
| 20 | CT222-3708615-01 | Пружина |
Загрузка ...
|
|
| 21 | 4707.3708800 | Реле |
Загрузка ...
|
|
| 22 | СЛ-16-02Д-01 | Втулка |
Загрузка ...
|
|
| 23 | СЛ-16-03Д-01 | Кольцо |
Загрузка ...
|
|
| 24 | 47.3708030 | Щетка |
Загрузка ...
|
|
| 25 | Mx-0097 | Винт |
Загрузка ...
|
|
| 26 | 8x-1541 | Винт |
Загрузка ...
|
|
| 27 | 7x-1599-11-01 | Винт |
Загрузка ...
|
|
| 28 | 8xr.1533M | Гайка |
Загрузка ...
|
|
| 29 | 8х-1537М | Гайка |
Загрузка ...
|
|
| 30 | Мx-0246-01 | Шайба |
Загрузка ...
|
|
| 31 | X-1012-01 | Шайба |
Загрузка ...
|
|
| 32 | X-1482-01 | Шайба |
Загрузка ...
|
|
| 33 | X-4001-01 | Шайба |
Загрузка ...
|
|
| 34 | H0-1001 | Шайба |
Загрузка ...
|
|
| 35 | 1-M10-37 | Шайба |
Загрузка ...
|
|
| 36 | Мх-1160 | Шайба |
Загрузка ...
|
|
| 37 | X8-9411 | Шайба |
Загрузка ...
|
|
| 38 | 4М12.6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 39 | 12.ОТ.65Г.06 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
