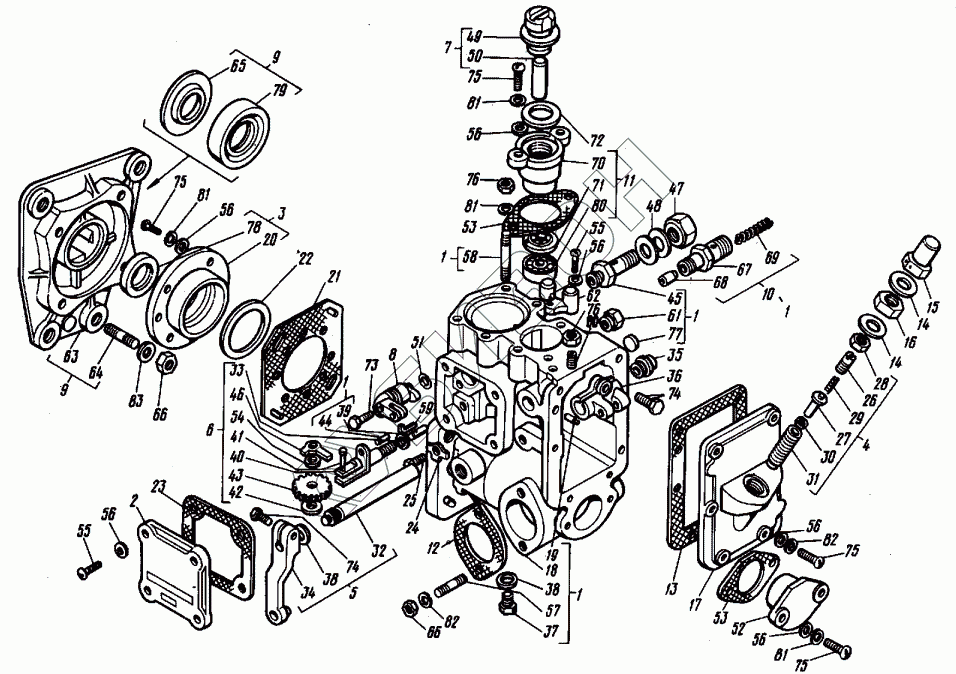

Графический каталог запасных частей к технике: ВТЗ Т-30A-80. Корпус топливного насоса
1
1
1
1
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
55
55
56
56
56
56
56
56
57
58
59
60
61
62
63
64
65
66
66
67
68
69
70
71
72
73
74
74
75
75
75
75
76
76
77
78
79
80
81
81
81
81
82
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 54.1111020-11 | Корпус |
Загрузка ...
|
|
| 2 | 53.1111060-02 | Крышка |
Загрузка ...
|
|
| 3 | 21.1111070 | Крышка |
Загрузка ...
|
|
| 4 | 22.1110170 | Корректор |
Загрузка ...
|
|
| 5 | 21.1110180-01 | Рычаг |
Загрузка ...
|
|
| 6 | 54.1111240-10 | Кронштейн |
Загрузка ...
|
|
| 7 | 21.1110270 | Сапун |
Загрузка ...
|
|
| 8 | 48.1111280 | Втулка |
Загрузка ...
|
|
| 9 | 54.1111380-20 | Фланец |
Загрузка ...
|
|
| 10 | 21.1106420 | Демпфер |
Загрузка ...
|
|
| 11 | 21.1110510-10 | Крышка |
Загрузка ...
|
|
| 12 | 21.1106009 | Прокладка |
Загрузка ...
|
|
| 13 | 21.1110016 | Прокладка |
Загрузка ...
|
|
| 14 | 21.1110021 | Прокладка |
Загрузка ...
|
|
| 15 | 21.1110022 | Колпачок |
Загрузка ...
|
|
| 16 | 21.1110023 | Контргайка |
Загрузка ...
|
|
| 17 | 21.1110024 | Крышка |
Загрузка ...
|
|
| 18 | 54.1111025-10 | Корпус |
Загрузка ...
|
|
| 19 | 21.1110042 | Штифт |
Загрузка ...
|
|
| 20 | 21.1111074 | Крышка |
Загрузка ...
|
|
| 21 | 21.1111076-01 | Прокладка |
Загрузка ...
|
|
| 22 | 54.1111078-01 | Прокладка |
Загрузка ...
|
|
| 22 | 54.1111078 | Прокладка |
Загрузка ...
|
|
| 23 | 21.1111106 | Прокладка |
Загрузка ...
|
|
| 24 | 21.1111126-06 | Шайба |
Загрузка ...
|
|
| 25 | 21.1111127-07 | Винт |
Загрузка ...
|
|
| 26 | 21.1110172 | Винт |
Загрузка ...
|
|
| 27 | 21.1110174 | Шток |
Загрузка ...
|
|
| 28 | 21.1110175 | Контргайка |
Загрузка ...
|
|
| 29 | 21.1110176 | Пружина |
Загрузка ...
|
|
| 30 | 21.1110177 | Прокладка |
Загрузка ...
|
|
| 31 | 21.1110178 | Корпус |
Загрузка ...
|
|
| 32 | 21.111081 | Ось |
Загрузка ...
|
|
| 33 | 21.1110183-01 | Кольцо |
Загрузка ...
|
|
| 34 | 21.1110184 | Рычаг |
Загрузка ...
|
|
| 35 | 21.11101881 | Пробка |
Загрузка ...
|
|
| 36 | 21.1110192 | Втулка |
Загрузка ...
|
|
| 37 | 21.1111207-01 | Пробка |
Загрузка ...
|
|
| 38 | 21.1111211-02 | Прокладка |
Загрузка ...
|
|
| 39 | 21.1110213 | Штифт |
Загрузка ...
|
|
| 40 | 54.1111241 | Кронштейн |
Загрузка ...
|
|
| 41 | 21.1111242-06 | Ось |
Загрузка ...
|
|
| 42 | 54.1111243 | Шайба |
Загрузка ...
|
|
| 43 | 21.1111244A | Шестерня |
Загрузка ...
|
|
| 44 | 21.1111245 | Штифт |
Загрузка ...
|
|
| 45 | 21.1111246 | Шпилька |
Загрузка ...
|
|
| 46 | 21.1111247 | Шайба |
Загрузка ...
|
|
| 47 | 21.1111248 | Гайка |
Загрузка ...
|
|
| 48 | 21.1111249-01 | Прокладка |
Загрузка ...
|
|
| 49 | 21.1110271 | Корпус |
Загрузка ...
|
|
| 50 | 21.1110272 | Набивка |
Загрузка ...
|
|
| 51 | 21.1111282 | Кольцо |
Загрузка ...
|
|
| 52 | 54.1111301 | Крышка |
Загрузка ...
|
|
| 53 | 21.1111304 | Прокладка |
Загрузка ...
|
|
| 54 | 54.1110328 | Шайба |
Загрузка ...
|
|
| 55 | 21.1111349 | Винт |
Загрузка ...
|
|
| 56 | 21.1111354 | Шайба |
Загрузка ...
|
|
| 57 | 21.1111355 | Шпилька |
Загрузка ...
|
|
| 58 | 21.1111356 | Шпилька |
Загрузка ...
|
|
| 59 | 21.1111359 | Фиксатор |
Загрузка ...
|
|
| 60 | 21.1110361 | Винт |
Загрузка ...
|
|
| 61 | 21.1111361 | Гайка |
Загрузка ...
|
|
| 62 | 21.1110363 | Колпачок |
Загрузка ...
|
|
| 63 | 54.1111381-20 | Фланец |
Загрузка ...
|
|
| 64 | 21.1111383 | Шпилька |
Загрузка ...
|
|
| 65 | 54.1111388 | Конус опорный |
Загрузка ...
|
|
| 66 | 21.1111389 | Гайка |
Загрузка ...
|
|
| 67 | 21.1106424 | Корпус |
Загрузка ...
|
|
| 68 | 21.1106425 | Поршень |
Загрузка ...
|
|
| 69 | 21.1106427 | Пружина |
Загрузка ...
|
|
| 70 | 21.1110504-10 | Крышка |
Загрузка ...
|
|
| 71 | 21.1110512 | Лимб |
Загрузка ...
|
|
| 72 | 21.1110513 | Прокладка |
Загрузка ...
|
|
| 73 | М6.6gx12.88.35.019 | Болт |
Загрузка ...
|
|
| 74 | М6.6gx14.88.35.019 | Болт |
Загрузка ...
|
|
| 75 | A1.H6.8sx18.88 | Винт |
Загрузка ...
|
|
| 76 | H6.8.016 | Гайка |
Загрузка ...
|
|
| 77 | А1-10кп.Ц6.Хр | Заглушка |
Загрузка ...
|
|
| 78 | 1.1-16x30-1 | Манжета |
Загрузка ...
|
|
| 79 | 1.1-20x40-1 | Манжета |
Загрузка ...
|
|
| 80 | 29 | Подшипник |
Загрузка ...
|
|
| 81 | 6Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 82 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 83 | 8.02.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
