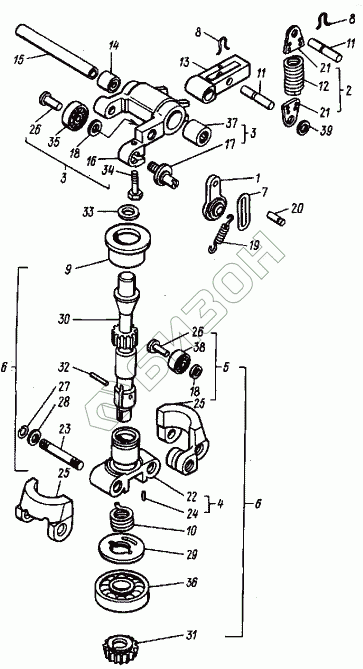

Графический каталог запасных частей к технике: ВТЗ Т-30A-80. Регулятор топливного насоса
1
2
3
3
4
5
6
6
7
8
8
9
10
11
11
12
13
14
15
16
17
18
18
19
20
21
21
22
23
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 21.1110020 | Тяга |
Загрузка ...
|
|
| 2 | 21.1110110-04 | Пружина |
Загрузка ...
|
|
| 3 | 21.1110190-20 | Рычаг |
Загрузка ...
|
|
| 4 | 21.1110300 | Ступица |
Загрузка ...
|
|
| 5 | 21.1110320 | Груз регулятора |
Загрузка ...
|
|
| 6 | 21.1110350 | Вал регулятора |
Загрузка ...
|
|
| 7 | 21.1110032 | Шайба |
Загрузка ...
|
|
| 8 | 21.1110039 | Замок |
Загрузка ...
|
|
| 9 | 21.1110044 | Муфта |
Загрузка ...
|
|
| 10 | 21.1110052 | Пружина |
Загрузка ...
|
|
| 11 | 21.1110103-10 | Ось |
Загрузка ...
|
|
| 12 | 21.1110114-01 | Пружина регулятора |
Загрузка ...
|
|
| 13 | 21.1110173-10 | Рычаг корректора |
Загрузка ...
|
|
| 14 | 21.1110187 | Втулка |
Загрузка ...
|
|
| 15 | 21.1110193 | Ось |
Загрузка ...
|
|
| 16 | 21.1110194-20 | Рычаг |
Загрузка ...
|
|
| 17 | 21.1110196-20 | Палец |
Загрузка ...
|
|
| 18 | 21.1110197 | Шайба |
Загрузка ...
|
|
| 19 | 21.1110211 | Пружина |
Загрузка ...
|
|
| 20 | 21.1110212-10 | Ось тяги |
Загрузка ...
|
|
| 21 | 21.1110282 | Серьга |
Загрузка ...
|
|
| 22 | 21.1110304 | Ступица |
Загрузка ...
|
|
| 23 | 21.1110306 | Ось |
Загрузка ...
|
|
| 24 | 21.1110308 | Штифт |
Загрузка ...
|
|
| 25 | 21.1110324 | Груз регулятора |
Загрузка ...
|
|
| 26 | 21.1110326 | Ось |
Загрузка ...
|
|
| 27 | 21.1110327 | Замок |
Загрузка ...
|
|
| 28 | 21.1110328 | Шайба |
Загрузка ...
|
|
| 29 | 21.1110351 | Шайба |
Загрузка ...
|
|
| 30 | 21.1110364 | Вал |
Загрузка ...
|
|
| 31 | 21.1110366 | Шестерня |
Загрузка ...
|
|
| 32 | 21.1110367 | Штифт |
Загрузка ...
|
|
| 33 | 21.1110515-01 | Прокладка |
Загрузка ...
|
|
| 34 | М5.6gx12.88.35.019 | Болт |
Загрузка ...
|
|
| 35 | 6-25 | Подшипник |
Загрузка ...
|
|
| 36 | 201 | Подшипник |
Загрузка ...
|
|
| 37 | 942/8 | Подшипник |
Загрузка ...
|
|
| 38 | 1000095 | Подшипник |
Загрузка ...
|
|
| 39 | 5.04.05 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
