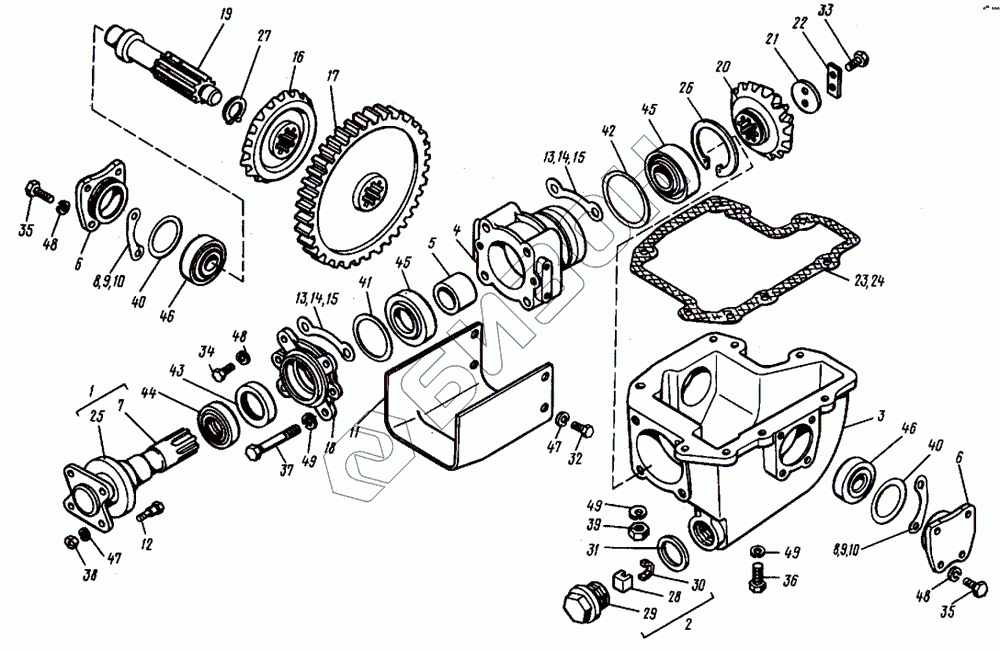

Графический каталог запасных частей к технике: ВТЗ Т-30A-80. Раздаточная коробка
1
2
3
4
5
6
6
7
8
8
9
9
10
10
11
12
14
14
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
40
41
42
43
44
45
45
46
46
47
47
48
48
48
49
49
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Т25Б-1802010 | Вал ведомый |
Загрузка ...
|
|
| 2 | ПММ-39Б | Пробка в сборе |
Загрузка ...
|
|
| 3 | Т25Б-1802036 | Корпус |
Загрузка ...
|
|
| 4 | Т25Б-1802038 | Стакан |
Загрузка ...
|
|
| 5 | T35A-1802042 | Втулка |
Загрузка ...
|
|
| 6 | T35A-2301042 | Крышка |
Загрузка ...
|
|
| 7 | Т25Б-1802044 | Вал ведомый |
Загрузка ...
|
|
| 8 | T35A-2301044 | Прокладка |
Загрузка ...
|
|
| 9 | T35A-2301044-10 | Прокладка |
Загрузка ...
|
|
| 10 | T35A-2301044-20 | Прокладка |
Загрузка ...
|
|
| 11 | Т25Б-2302044-03 | Щиток |
Загрузка ...
|
|
| 12 | T35A-1802046 | Болт |
Загрузка ...
|
|
| 14 | T35A-1802052-10 | Прокладка |
Загрузка ...
|
|
| 15 | T35A-1802052 | Прокладка |
Загрузка ...
|
|
| 15 | T35A-1802052-20 | Прокладка |
Загрузка ...
|
|
| 16 | Т25Б-1802056 | Шестерня ведущая |
Загрузка ...
|
|
| 17 | T35A-1802058 | Шестерня |
Загрузка ...
|
|
| 18 | T35A-1802062 | Крышка стакана |
Загрузка ...
|
|
| 19 | T35A-2301063 | Вал |
Загрузка ...
|
|
| 20 | Т25Б-1802067 | Колесо коническое |
Загрузка ...
|
|
| 21 | Т25Б-1802068 | Шайба |
Загрузка ...
|
|
| 22 | Т25Б-1802069 | Шайба |
Загрузка ...
|
|
| 23 | Т25Б-1802071-03 | Прокладка |
Загрузка ...
|
|
| 24 | Т25Б-1802071-13 | Прокладка |
Загрузка ...
|
|
| 25 | T35A-1802076 | Щиток грязевой |
Загрузка ...
|
|
| 26 | T35A-1802087 | Кольцо |
Загрузка ...
|
|
| 27 | 7.37.164-1 | Кольцо |
Загрузка ...
|
|
| 28 | 54.38.602 | Магнит |
Загрузка ...
|
|
| 29 | ПММ-1-39-1 | Пробка |
Загрузка ...
|
|
| 30 | ПММ-4-39 | Скоба |
Загрузка ...
|
|
| 31 | КУ-39 | Кольцо |
Загрузка ...
|
|
| 32 | 4M8.6gx14.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | 4M8.6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 34 | 4M10.6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 35 | 4M10.6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 36 | 4M12.6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 37 | 4M12.6gx80.88.35.019 | Болт |
Загрузка ...
|
|
| 38 | M8.6H.6.019 | Гайка |
Загрузка ...
|
|
| 39 | M12x1,25.6H.6.019 | Гайка |
Загрузка ...
|
|
| 40 | 056-062-36-2-2 | Кольцо |
Загрузка ...
|
|
| 41 | 066-072-36-2-2 | Кольцо |
Загрузка ...
|
|
| 42 | 085-090-30-2-2 | Кольцо |
Загрузка ...
|
|
| 43 | 1.2-42x62-1 | Манжета |
Загрузка ...
|
|
| 44 | 2.2-42x62-1 | Манжета |
Загрузка ...
|
|
| 45 | 7507A | Подшипник |
Загрузка ...
|
|
| 46 | 7605 | Подшипник |
Загрузка ...
|
|
| 47 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 48 | 10.ОТ.65Г.06 | Шайба |
Загрузка ...
|
|
| 49 | 12.ОТ.65Г.06 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
