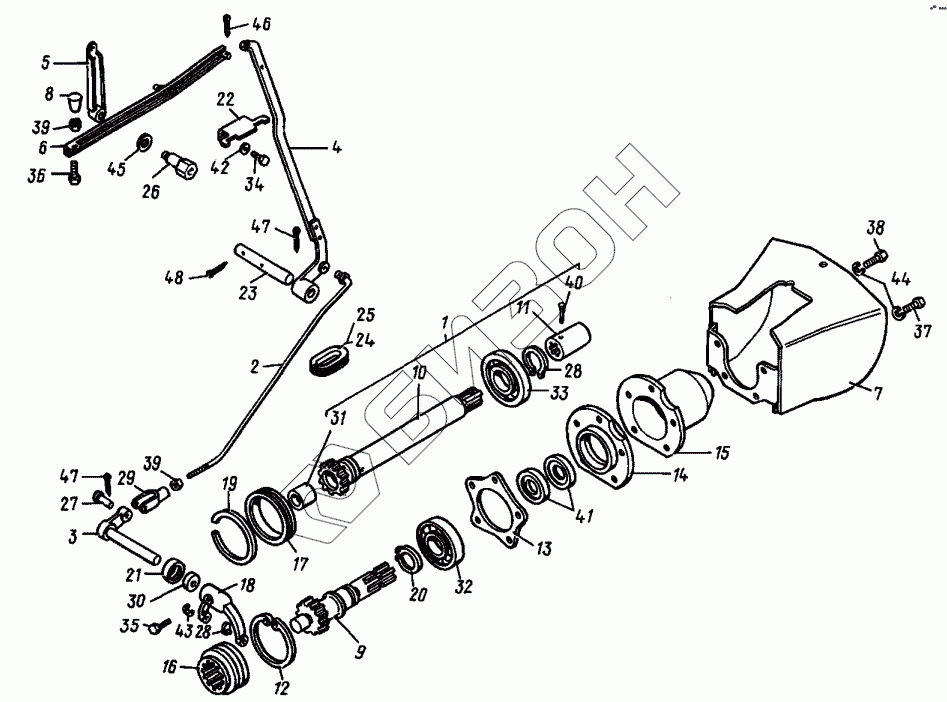

Графический каталог запасных частей к технике: ВТЗ Т-30A-80. Вал отбора мощности
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 14.41.011-02 | Вал |
Загрузка ...
|
|
| 2 | T30.41.014-01 | Тяга |
Загрузка ...
|
|
| 3 | T30.41.015-03 | Рычаг |
Загрузка ...
|
|
| 4 | T30.41.018-02 | Рычаг |
Загрузка ...
|
|
| 5 | T30.41.040-01 | Рычаг |
Загрузка ...
|
|
| 6 | T30.41.041-01 | Тяга |
Загрузка ...
|
|
| 7 | A25.41.050-03 | Кожух |
Загрузка ...
|
|
| 8 | A13.05.000A | Рукоятка |
Загрузка ...
|
|
| 9 | 14.41.101Б | Вал |
Загрузка ...
|
|
| 10 | 14.41.102 | Вал |
Загрузка ...
|
|
| 11 | 7.51.102 | Втулка |
Загрузка ...
|
|
| 12 | 7.51.103-1 | Кольцо |
Загрузка ...
|
|
| 13 | 14.41.105-03 | Прокладка |
Загрузка ...
|
|
| 14 | 14.41.109-1 | Гнездо |
Загрузка ...
|
|
| 15 | 14.41.110-1-03 | Колпак |
Загрузка ...
|
|
| 16 | 14.41.111 | Муфта |
Загрузка ...
|
|
| 17 | 14.41.112 | Втулка |
Загрузка ...
|
|
| 18 | 14.41.113 | Вилка |
Загрузка ...
|
|
| 19 | 14.41.114 | Кольцо |
Загрузка ...
|
|
| 20 | 7.38.115-1 | Кольцо |
Загрузка ...
|
|
| 21 | 14.41.120 | Корпус |
Загрузка ...
|
|
| 22 | T30.41.123-02 | Фиксатор |
Загрузка ...
|
|
| 23 | T30.41.135 | Валик |
Загрузка ...
|
|
| 24 | T30.41.136 | Уплотнитель |
Загрузка ...
|
|
| 25 | T30.41.136-01 | Уплотнитель |
Загрузка ...
|
|
| 26 | T30.41.147 | Ось рычага |
Загрузка ...
|
|
| 27 | 54.20.405 | Палец |
Загрузка ...
|
|
| 28 | 54.37.481А | Палец |
Загрузка ...
|
|
| 29 | 14.38.528A | Вилка |
Загрузка ...
|
|
| 30 | 2A.06.12-01-02 | Кольцо |
Загрузка ...
|
|
| 31 | Д22-1005434 | Втулка |
Загрузка ...
|
|
| 32 | 209K5 | Подшипник |
Загрузка ...
|
|
| 33 | 1209 | Подшипник |
Загрузка ...
|
|
| 34 | M6.6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 35 | 4M8.6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 36 | 4M10.6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 37 | 4M12.6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 38 | 4M12.6gx45.88.35.019 | Болт |
Загрузка ...
|
|
| 39 | M10.6H.6.019 | Гайка |
Загрузка ...
|
|
| 40 | 8x45.01.10 | Заклепка |
Загрузка ...
|
|
| 41 | 1.1-38x58-1 | Манжета |
Загрузка ...
|
|
| 42 | 6Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 43 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 44 | 12.ОТ.65Г.06 | Шайба |
Загрузка ...
|
|
| 45 | 12.02.019 | Шайба |
Загрузка ...
|
|
| 46 | 2,5x14.019 | Шплинт |
Загрузка ...
|
|
| 47 | 3,2x20.019 | Шплинт |
Загрузка ...
|
|
| 48 | 4x22.019 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
