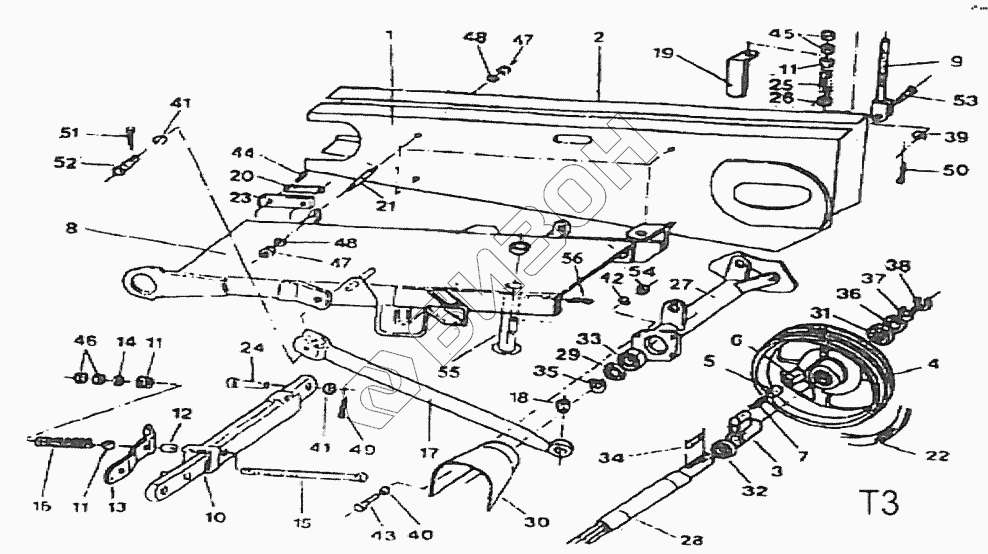

Графический каталог запасных частей к технике: Wirax Z069. Главная рама
8245-036-020-287
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
47
48
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8245-036-020-287 | 8245-036-020-287 | Предохранитель, комплект |
Загрузка ...
|
|
| 1 | 8245-105-020-060 | Правый кожух |
Загрузка ...
|
|
| 2 | 8245-105-020-072 | Левый кожух |
Загрузка ...
|
|
| 3 | 8245-105-020-172 | Кованый валик |
Загрузка ...
|
|
| 4 | 8245-105-020-185 | Ремённый шкив |
Загрузка ...
|
|
| 5 | 8245-105-020-198 | Болт бруса |
Загрузка ...
|
|
| 6 | 8245-105-020-205 | Втулка |
Загрузка ...
|
|
| 7 | 8245-105-020-218 | Пружина валика |
Загрузка ...
|
|
| 8 | 8245-105-020-233 | Центральный брус, сварной |
Загрузка ...
|
|
| 9 | 8245-036-020-246 | Пруток натяжника, компл., сварной |
Загрузка ...
|
|
| 10 | 8245-036-020-290 | Замок сварной |
Загрузка ...
|
|
| 11 | 8245-036-020-307 | Седло пружины |
Загрузка ...
|
|
| 12 | 8245-036-020-310 | Дистанционная втулка |
Загрузка ...
|
|
| 13 | 8245-036-020-322 | Защёлка |
Загрузка ...
|
|
| 14 | 8245-036-020-335 | Подкладка |
Загрузка ...
|
|
| 15 | 8245-036-020-348 | Винт М14х260 |
Загрузка ...
|
|
| 16 | 8245-036-020-350 | Пружина предохранителя |
Загрузка ...
|
|
| 17 | 8245-036-020-363 | Транспортная балка, компл. |
Загрузка ...
|
|
| 18 | 8245-036-020-376 | Втулка |
Загрузка ...
|
|
| 19 | 8245-036-020-409 | Угольник |
Загрузка ...
|
|
| 20 | 8245-036-020-411 | Двойная отгибающаяся подкладка |
Загрузка ...
|
|
| 21 | 8245-036-020-017 | Двусторонний винт |
Загрузка ...
|
|
| 22 | PN-86/M-85200/06 | Комплект клиновых ремней |
Загрузка ...
|
|
| 23 | 8245-036-020-465 | Накладка |
Загрузка ...
|
|
| 24 | PN-90/M-83002 | Штырь |
Загрузка ...
|
|
| 25 | 8245-036-020-500 | Пружина натяжника |
Загрузка ...
|
|
| 26 | 8245-036-020-513 | Подкладка |
Загрузка ...
|
|
| 27 | 8245-036-020-684 | Труба приводной головки, компл. |
Загрузка ...
|
|
| 28 | 8245-036-020-602 | Вал головки |
Загрузка ...
|
|
| 29 | PN-72/M-86964 | Уплотняющее кольцо |
Загрузка ...
|
|
| 30 | 8245-036-020-717 | Кожух, комплект |
Загрузка ...
|
|
| 31 | PN-85/M-86100 | Шарикоподшипник |
Загрузка ...
|
|
| 32 | PN-85/M-86100 | Шарикоподшипник |
Загрузка ...
|
|
| 33 | PN-85/M-86100 | Шарикоподшипник |
Загрузка ...
|
|
| 34 | PN-70/M-85005 | Призматический шпунт |
Загрузка ...
|
|
| 35 | PN-81/M-85111 | Стопорное пружинящее кольцо |
Загрузка ...
|
|
| 36 | PN-81/M-85111 | Стопорное пружинящее кольцо |
Загрузка ...
|
|
| 37 | PN-81/M-85111 | Стопорное пружинящее кольцо |
Загрузка ...
|
|
| 38 | PN-81/M-85111 | Стопорное пружинящее кольцо |
Загрузка ...
|
|
| 39 | PN-78/M-82006 | Шайба |
Загрузка ...
|
|
| 40 | PN-78/M-82005 | Круглая шайба |
Загрузка ...
|
|
| 41 | PN-78/M-82005 | Шайба |
Загрузка ...
|
|
| 42 | PN-77/M-82008 | Пружинная шайба |
Загрузка ...
|
|
| 43 | PN-85/M-82105 | Винт |
Загрузка ...
|
|
| 44 | PN-85/M-82105 | Винт |
Загрузка ...
|
|
| 45 | PN-86/M-82144 | Гайка |
Загрузка ...
|
|
| 46 | PN-86/M-82144 | Гайка |
Загрузка ...
|
|
| 47 | PN-86/M-82144 | Гайка |
Загрузка ...
|
|
| 48 | PN-77/M-82008 | Пружинная шайба |
Загрузка ...
|
|
| 49 | PN-89/M-85025 | Пружинный штифт |
Загрузка ...
|
|
| 50 | PN-76/M-82001 | Чека |
Загрузка ...
|
|
| 51 | PN-76/M-82001 | Чека |
Загрузка ...
|
|
| 52 | PN-90/M-83002 | Штырь |
Загрузка ...
|
|
| 53 | PN-90/M-83002 | Штырь |
Загрузка ...
|
|
| 54 | PN-86/M-82144 | Гайка |
Загрузка ...
|
|
| 55 | 8245-036-020-760 | Подпорка |
Загрузка ...
|
|
| 56 | PN-ISO-7072 | Чека |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
