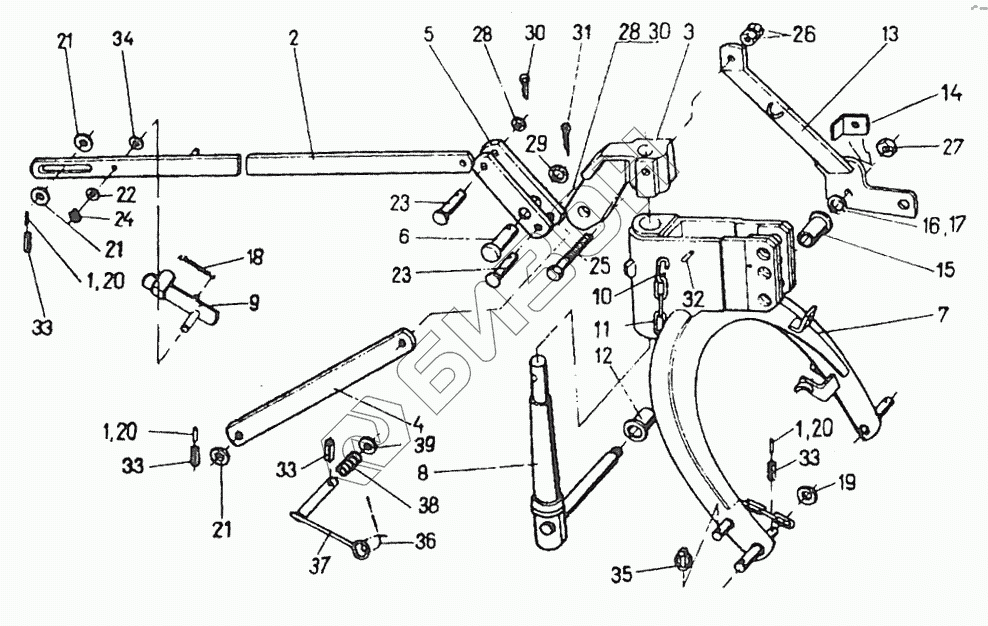

Графический каталог запасных частей к технике: Wirax Z069. Навеска
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
21
21
22
23
23
24
25
26
27
28
28
29
30
30
31
32
33
33
33
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8245-036-020-259 | 8245-036-020-259 | Цепь с крюком |
Загрузка ...
|
|
| 8245-0360020-068 | 8245-0360020-068 | Рычажный механизм, комплект |
Загрузка ...
|
|
| 1 | 8245-036-020-643 | Штифт |
Загрузка ...
|
|
| 2 | 8245-036-020-070 | Передняя тяга, комплект |
Загрузка ...
|
|
| 3 | 8245-036-020-083 | Кованая головка |
Загрузка ...
|
|
| 4 | 8245-036-020-096 | Хомут |
Загрузка ...
|
|
| 5 | 8245-036-020-103 | Муфта передней тяги |
Загрузка ...
|
|
| 6 | PN-90/M-83002 | Штырь |
Загрузка ...
|
|
| 7 | 8245-036-020-656 | Рама навески, комплект |
Загрузка ...
|
|
| 8 | 8245-036-020-131 | Шарнир |
Загрузка ...
|
|
| 9 | 8245-036-020-220 | Переключатель, комплект |
Загрузка ...
|
|
| 10 | 8245-036-020-261 | Крюк |
Загрузка ...
|
|
| 11 | 8245-036-020-274 | Цепь, комплект |
Загрузка ...
|
|
| 12 | 8245-036-020-389 | Втулка шарнира |
Загрузка ...
|
|
| 13 | 8245-036-020-391 | Хомут |
Загрузка ...
|
|
| 14 | 8245-036-020-424 | Отгибающаяся подкладка |
Загрузка ...
|
|
| 15 | 8245-036-020-437 | Задняя втулка шарнира |
Загрузка ...
|
|
| 16 | 8245-036-020-480 | Шайба |
Загрузка ...
|
|
| 17 | 8245-036-020-493 | Шайба |
Загрузка ...
|
|
| 18 | 8245-036-020-526 | Пружина защёлки |
Загрузка ...
|
|
| 19 | 8245-036-020-539 | Шайба |
Загрузка ...
|
|
| 20 | 8245-036-020-541 | Штифт |
Загрузка ...
|
|
| 21 | PN-78/M-82005 | Круглая шайба |
Загрузка ...
|
|
| 22 | 8245-036-020-567 | Шайба |
Загрузка ...
|
|
| 23 | PN-90/M-83002 | Штырь |
Загрузка ...
|
|
| 24 | PN-81/M-85111 | Стопорное пружинящее кольцо |
Загрузка ...
|
|
| 25 | PN-85/M-82101 | Винт |
Загрузка ...
|
|
| 26 | PN-86/M-82144 | Гайка |
Загрузка ...
|
|
| 27 | PN-86/M-82153 | Гайка |
Загрузка ...
|
|
| 28 | PN-78/M-82005 | Круглая шайба |
Загрузка ...
|
|
| 29 | PN-78/M-82005 | Круглая шайба |
Загрузка ...
|
|
| 30 | PN-76/M-82001 | Чека |
Загрузка ...
|
|
| 31 | PN-76/M-82001 | Чека |
Загрузка ...
|
|
| 32 | PN- 89/М-85023 | Пружинный штифт |
Загрузка ...
|
|
| 33 | PN- 89/М-85023 | Пружинный штифт |
Загрузка ...
|
|
| 34 | PN-78/M-82005 | Круглая шайба |
Загрузка ...
|
|
| 35 | BN-81/1902-31 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
