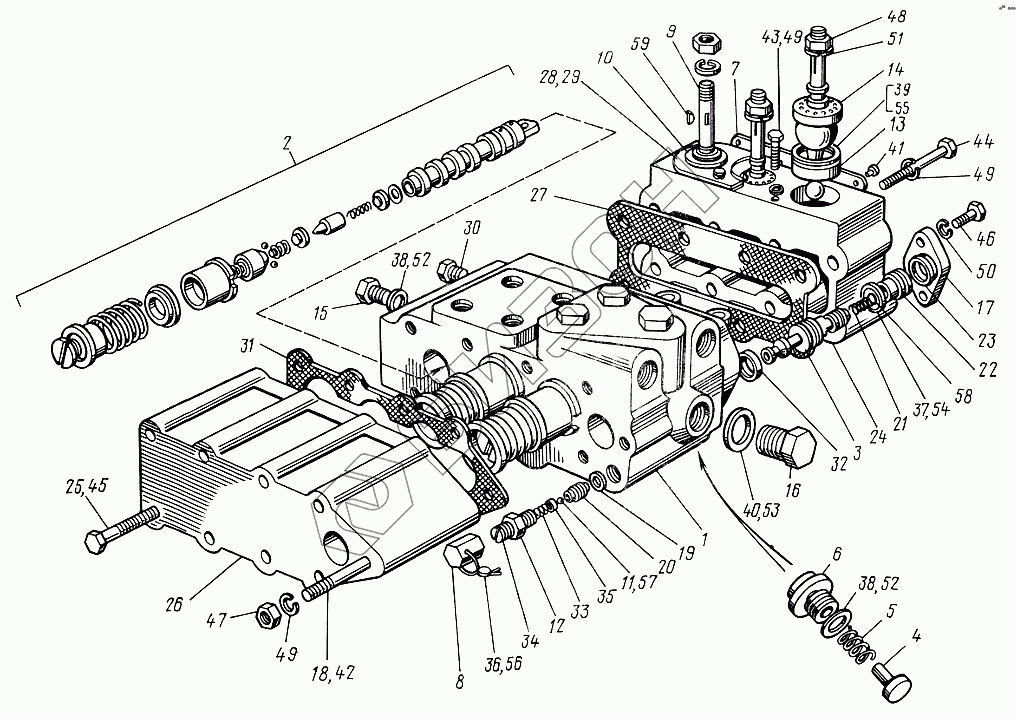

Графический каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ). Гидрораспределитель
1
1
1
1
2
2
2
2
3
3
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
22
23
24
24
25
26
26
27
27
28
28
29
30
30
31
32
33
34
34
35
35
36
37
38
38
39
40
41
42
43
44
45
45
46
46
47
48
48
49
49
49
49
49
49
50
51
52
52
53
54
55
56
57
57
58
59
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Р80-3-004-10 | Корпус гидрораспределителя |
Загрузка ...
|
|
| 1 | Р75-3-004-01-06 | Корпус гидрораспределителя |
Загрузка ...
|
|
| 1 | Р80-23Р.20.040 | Корпус гидрораспределителя |
Загрузка ...
|
|
| 1 | Р80-23.30.040 | Корпус гидрораспределителя |
Загрузка ...
|
|
| 2 | Р80-4-003 | Золотник |
Загрузка ...
|
|
| 2 | Р80-2-003-10-02 | Золотник |
Загрузка ...
|
|
| 2 | Р80-23.20.030 | Золотник |
Загрузка ...
|
|
| 2 | Р80-2-003-10-01 | Золотник |
Загрузка ...
|
|
| 3 | Р80-3-041 | Клапан перепускной |
Загрузка ...
|
|
| 3 | Р80-23.20.041 | Клапан перепускной |
Загрузка ...
|
|
| 3 | Р80-23Р.20.010 | Клапан перепускной |
Загрузка ...
|
|
| 4 | Р80-042 | Клапан |
Загрузка ...
|
|
| 4 | Р80-23.30.042 | Клапан |
Загрузка ...
|
|
| 5 | Р80-043 | Пружина |
Загрузка ...
|
|
| 5 | Р80-23.30.041 | Пружина |
Загрузка ...
|
|
| 6 | Р80-044 | Пробка |
Загрузка ...
|
|
| 6 | Р80.23.30.044 | Пробка |
Загрузка ...
|
|
| 7 | Р80-053 | Табличка |
Загрузка ...
|
|
| 7 | Р80-53-20 | Табличка |
Загрузка ...
|
|
| 8 | Р75-051Б-01 | Колпачок |
Загрузка ...
|
|
| 9 | Р75-054А | Рычаг |
Загрузка ...
|
|
| 10 | Р75-056М | Пыльник |
Загрузка ...
|
|
| 11 | Р80-062 | Клапан предохранительный |
Загрузка ...
|
|
| 12 | Р75-58Б-01 | Гайка |
Загрузка ...
|
|
| 13 | Р75-064А | Кольцо нижнее |
Загрузка ...
|
|
| 14 | Р75-065А | Кольцо верхнее |
Загрузка ...
|
|
| 15 | Р75-066-01 | Заглушка |
Загрузка ...
|
|
| 16 | Р75-067-01 | Заглушка |
Загрузка ...
|
|
| 17 | Р75-071В | Упор |
Загрузка ...
|
|
| 17 | Р75-071Г | Упор |
Загрузка ...
|
|
| 18 | Р75-080-01 | Шпилька |
Загрузка ...
|
|
| 19 | Р80-В-028 | Прокладка |
Загрузка ...
|
|
| 20 | Р80-3-063 | Гнездо предохранительного клапана |
Загрузка ...
|
|
| 21 | Р75-072 | Пружина перепускного клапана |
Загрузка ...
|
|
| 22 | Р75-073А | Направляющая перепускного клапана |
Загрузка ...
|
|
| 22 | Р80-23.20.073 | Направляющая перепускного клапана |
Загрузка ...
|
|
| 23 | Р75-077 | Кольцо У-35х30-3 |
Загрузка ...
|
|
| 24 | Р75-3-022Б | Крышка верхняя |
Загрузка ...
|
|
| 24 | Р80-23.30.080-05 | Крышка верхняя |
Загрузка ...
|
|
| 25 | Р75-079-01 | Шпилька |
Загрузка ...
|
|
| 26 | Р75-3-023 | Крышка нижняя |
Загрузка ...
|
|
| 26 | Р80-13.20.023 | Крышка нижняя |
Загрузка ...
|
|
| 27 | Р75-3-038-01 | Прокладка верхняя |
Загрузка ...
|
|
| 27 | Р40/75-0808038-А | Прокладка верхняя |
Загрузка ...
|
|
| 28 | Р75-3-055Б-1 | Пластина колец |
Загрузка ...
|
|
| 28 | Р75-3-055Б | Пластина пыльника |
Загрузка ...
|
|
| 29 | Р75-3-057-01 | Пластина колец |
Загрузка ...
|
|
| 30 | Р75-089 | Пробка КГ1/4" |
Загрузка ...
|
|
| 30 | Р75-В3А-078-А | Пробка КГ1/4" |
Загрузка ...
|
|
| 31 | Р40/75-0808039А-01 | Прокладка нижняя |
Загрузка ...
|
|
| 32 | Р40/75-0808040А | Гнездо клапана |
Загрузка ...
|
|
| 33 | Р40/75-0808048Б | Пружина предохранительного клапана |
Загрузка ...
|
|
| 34 | Р40/75-0808049 | Винт регулировочный |
Загрузка ...
|
|
| 34 | Р80.049 | Винт регулировочный |
Загрузка ...
|
|
| 35 | Р80-23.20.059 | Направляющая предохранительного клапана |
Загрузка ...
|
|
| 35 | Р40/75-0808059А | Направляющая предохранительного клапана |
Загрузка ...
|
|
| 36 | Р40/75-0808076 | Пломба |
Загрузка ...
|
|
| 37 | НШ10-0101031 | Кольцо уплотнительное |
Загрузка ...
|
|
| 38 | НШ10-0101034 | Кольцо |
Загрузка ...
|
|
| 39 | Р80-3-039-01 | Прокладка нижняя |
Загрузка ...
|
|
| 40 | НШ46-0505046 | Кольцо уплотнительное |
Загрузка ...
|
|
| 41 | НШ32.03.03.034В | Заклепка |
Загрузка ...
|
|
| 42 | ИМ8х120 | Шпилька |
Загрузка ...
|
|
| 43 | М8х16.7796 | Болт |
Загрузка ...
|
|
| 44 | М8х55.7795 | Болт |
Загрузка ...
|
|
| 45 | М8х100.7795 | Болт |
Загрузка ...
|
|
| 45 | Р75-086-01 | Болт |
Загрузка ...
|
|
| 46 | М10х30.7796 | Болт |
Загрузка ...
|
|
| 46 | М10х25.7796 | Болт |
Загрузка ...
|
|
| 47 | М8.5927 | Гайка |
Загрузка ...
|
|
| 48 | М12х1,25.5916 | Гайка |
Загрузка ...
|
|
| 48 | Р75-060 | Гайка |
Загрузка ...
|
|
| 49 | 8.65Г | Шайба |
Загрузка ...
|
|
| 49 | 8Т.65Г | Шайба |
Загрузка ...
|
|
| 50 | 10.65Г | Шайба |
Загрузка ...
|
|
| 51 | 12.65Г | Шайба |
Загрузка ...
|
|
| 52 | 018-022-25-2-3 | Кольцо |
Загрузка ...
|
|
| 53 | 022-027-30-2-3 | Кольцо |
Загрузка ...
|
|
| 54 | 025-030-30-2-3 | Кольцо |
Загрузка ...
|
|
| 55 | 028-033-30-2-3 | Кольцо |
Загрузка ...
|
|
| 56 | 1-8х10-АД1М | Пломба |
Загрузка ...
|
|
| 57 | 5,556-40 | Шарик |
Загрузка ...
|
|
| 57 | 5,556-100 | Шарик |
Загрузка ...
|
|
| 58 | Р80-23.20.087 | Шайба |
Загрузка ...
|
|
| 59 | Р75-090 | Шпонка |
Загрузка ...
|
|
| 59 | Р75-099 | Шпонка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
