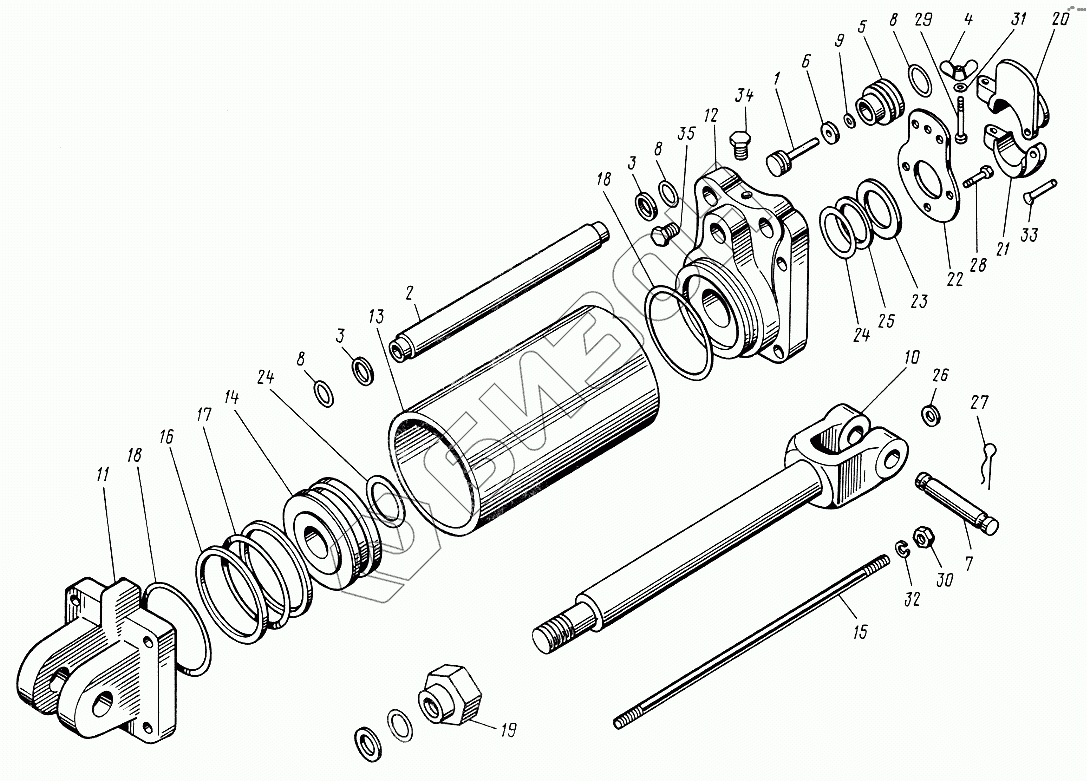

Графический каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ). Гидроцилиндр
1
2
3
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Ц110-1414003-А СБ | Ц110-1414003-А СБ | Упор |
Загрузка ...
|
|
| Ц100-1313003-А | Ц100-1313003-А | Упор |
Загрузка ...
|
|
| Ц100-1313009 СБ | Ц100-1313009 СБ | Поршень |
Загрузка ...
|
|
| Ц90-1212008 СБ | Ц90-1212008 СБ | Палец |
Загрузка ...
|
|
| Ц100-1313010-Б СБ | Ц100-1313010-Б СБ | Крышка передняя |
Загрузка ...
|
|
| Ц90-1212005-А СБ | Ц90-1212005-А СБ | Корпус клапана |
Загрузка ...
|
|
| Ц100-1313001-А СБ | Ц100-1313001-А СБ | Гидроцилиндр |
Загрузка ...
|
|
| 1 | Ц90-1212004-А | Клапан |
Загрузка ...
|
|
| 2 | Ц90-1212026-А | Маслопровод |
Загрузка ...
|
|
| 3 | Ц90-1212027 | Шайба |
Загрузка ...
|
|
| 4 | Ц90-1212031-А | Гайка-барашек |
Загрузка ...
|
|
| 5 | П90-1912033-А | Корпус клапана |
Загрузка ...
|
|
| 6 | Ц90-1212034 | Втулка |
Загрузка ...
|
|
| 7 | Ц90-1212037-М | Палец |
Загрузка ...
|
|
| 8 | Ц90-1212046 | Кольцо |
Загрузка ...
|
|
| 9 | Ц90-1212047 | Кольцо |
Загрузка ...
|
|
| 10 | Ц100-1313002-А | Шток |
Загрузка ...
|
|
| 11 | Ц100-1313020-В | Крышка задняя |
Загрузка ...
|
|
| 12 | Ц100-1313021-Д | Крышка передняя |
Загрузка ...
|
|
| 13 | Ц100-1313022 | Корпус |
Загрузка ...
|
|
| 14 | Ц100-1313023-П | Поршень |
Загрузка ...
|
|
| 15 | Ц100-1313041-А | Шпилька |
Загрузка ...
|
|
| 16 | Ц100-1313042 | Прокладка |
Загрузка ...
|
|
| 17 | Ц100-1313043 | Кольцо |
Загрузка ...
|
|
| 18 | Ц100-1313045 | Кольцо |
Загрузка ...
|
|
| 19 | Ц110-1414025 | Гайка |
Загрузка ...
|
|
| 20 | Ц110-1414028-Б | Упор |
Загрузка ...
|
|
| 21 | Ц110-1414029-Б | Полукольцо |
Загрузка ...
|
|
| 22 | Ц110-1414035 | Крышка |
Загрузка ...
|
|
| 23 | Ц110-1414036 | Чистик |
Загрузка ...
|
|
| 24 | Ц110-1414044 | Кольцо |
Загрузка ...
|
|
| 25 | Ц110-1414048 | Кольцо защитное |
Загрузка ...
|
|
| 26 | 50-3406022 | Кольцо |
Загрузка ...
|
|
| 27 | 15.62.059 | Шплинт |
Загрузка ...
|
|
| 28 | М6х14 | Болт |
Загрузка ...
|
|
| 29 | М6х35 | Болт |
Загрузка ...
|
|
| 30 | М16 | Гайка |
Загрузка ...
|
|
| 31 | 6.65Г | Шайба |
Загрузка ...
|
|
| 32 | 16.65Г | Шайба |
Загрузка ...
|
|
| 33 | 5х30 | Заклепка |
Загрузка ...
|
|
| 34 | КГ1/2" | Пробка |
Загрузка ...
|
|
| 35 | КГ1/4" | Пробка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
