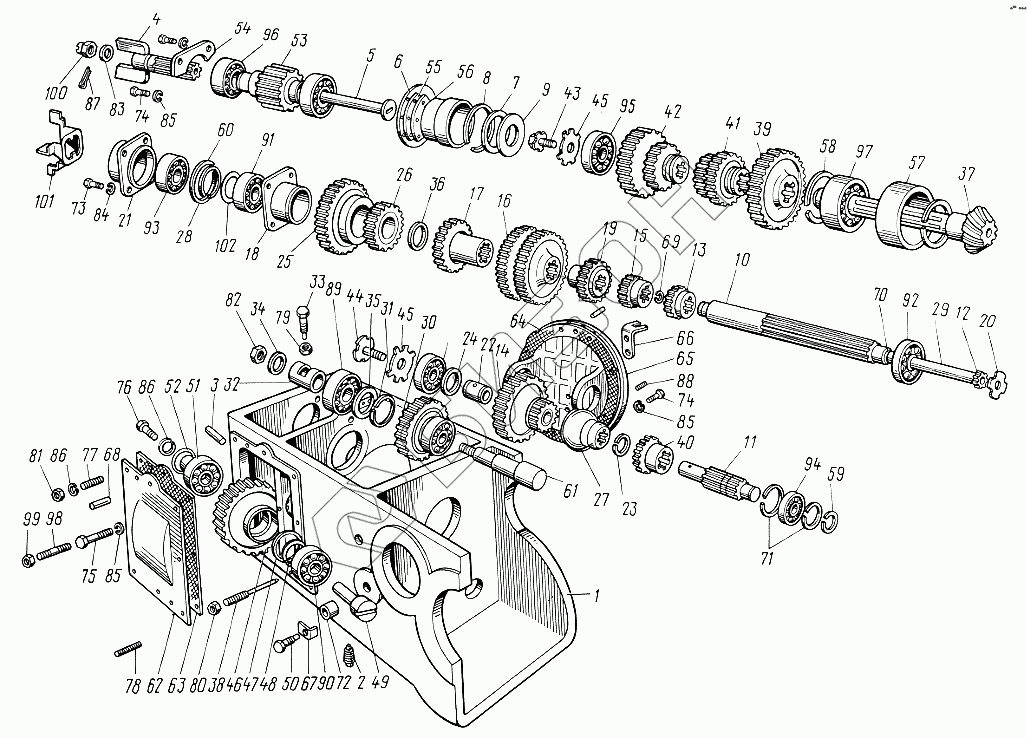

Графический каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ). Коробка передач
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
74
75
76
77
78
79
80
81
82
83
84
85
85
85
86
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 40-1701025-Б | 40-1701025-Б | Вал |
Загрузка ...
|
|
| 36-1701072 | 36-1701072 | Вал |
Загрузка ...
|
|
| 45-1701048-01 | 45-1701048-01 | Вал с втулкой |
Загрузка ...
|
|
| 40-1701030 | 40-1701030 | Кронштейн |
Загрузка ...
|
|
| 40-1701020-Б | 40-1701020-Б | Редуктор |
Загрузка ...
|
|
| 40-1701070 | 40-1701070 | Стакан подшипника |
Загрузка ...
|
|
| 40-1701140-03 | 40-1701140-03 | Шестерня |
Загрузка ...
|
|
| 36-1701080 | 36-1701080 | Шестерня |
Загрузка ...
|
|
| 40-1701056 | 40-1701056 | Шестерня промежуточная |
Загрузка ...
|
|
| 1 | 40-1701015-Б | Корпус |
Загрузка ...
|
|
| 2 | А61-С18-А-01 | Пробка |
Загрузка ...
|
|
| 3 | 36-1701019 | Штифт установочный |
Загрузка ...
|
|
| 4 | 36-1701030-В | Вал первичный |
Загрузка ...
|
|
| 5 | 36-1701031 | Болт стяжкой |
Загрузка ...
|
|
| 6 | 40-1701035 | Стакан передний |
Загрузка ...
|
|
| 7 | 40-1701036-А | Кольцо пружинное |
Загрузка ...
|
|
| 8 | 36-1701037-А | Кольцо стопорное |
Загрузка ...
|
|
| 9 | 40-1701038 | Кольцо упорное |
Загрузка ...
|
|
| 10 | 40-1701047 | Вал промежуточный |
Загрузка ...
|
|
| 10 | 40-1701047-Б | Вал промежуточный |
Загрузка ...
|
|
| 11 | 40-1701049-А | Вал редуктора |
Загрузка ...
|
|
| 12 | 36-1701050-Б | Втулка |
Загрузка ...
|
|
| 13 | 40-1701051 | Шестерня заднего хода ведущая |
Загрузка ...
|
|
| 14 | 40-1701052-А | Шестерня редуктора ведомая |
Загрузка ...
|
|
| 15 | 40-1701054 | Шестерня первой передачи ведущая |
Загрузка ...
|
|
| 16 | 40-1701055 | Шестерня четвертой и пятой передач ведущая |
Загрузка ...
|
|
| 16 | 40-1701055-01 | Шестерня 4-й и 5-й передач |
Загрузка ...
|
|
| 17 | 40-1701057 | Шестерня второй передачи ведущая |
Загрузка ...
|
|
| 18 | 40-1701058 | Гнездо переднего подшипника |
Загрузка ...
|
|
| 19 | 40-1701059 | Шестерня третьей передачи ведущая |
Загрузка ...
|
|
| 20 | 36-1701060-А | Гайка круглая |
Загрузка ...
|
|
| 21 | 40-1701062 | Стакан подшипника |
Загрузка ...
|
|
| 22 | 45-1701063 | Втулка |
Загрузка ...
|
|
| 23 | 40-1701065-А | Кольцо пружинное |
Загрузка ...
|
|
| 24 | 40-1701066 | Шайба упорная |
Загрузка ...
|
|
| 25 | 40-1701067 | Шестерня |
Загрузка ...
|
|
| 26 | 40-1701068 | Втулка свертная |
Загрузка ...
|
|
| 27 | 40-1701069-А | Муфта зубчатая |
Загрузка ...
|
|
| 28 | 36-1701012 | Кольцо |
Загрузка ...
|
|
| 29 | 36-1701073 | Вал |
Загрузка ...
|
|
| 30 | 36-1701082 | Шестерня заднего хода паразитная |
Загрузка ...
|
|
| 31 | 36-1701083 | Кольцо подшипника упорное |
Загрузка ...
|
|
| 32 | 36-1701084-А | Втулка |
Загрузка ...
|
|
| 33 | 36-1701085 | Винт установочный |
Загрузка ...
|
|
| 34 | 36-1701086 | Шайба замковая |
Загрузка ...
|
|
| 35 | 45-1701087 | Втулка |
Загрузка ...
|
|
| 36 | 40-1701088 | Кольцо упорное |
Загрузка ...
|
|
| 37 | 40-1701105 | Вал вторичный |
Загрузка ...
|
|
| 38 | 36-1701106-01 | Винт |
Загрузка ...
|
|
| 39 | 36-1701112-А2 | Шестерня первой передачи и заднего хода скользящая |
Загрузка ...
|
|
| 40 | 40-1701115-Б1 | Шестерня |
Загрузка ...
|
|
| 41 | 40-1701116-А1 | Шестерня 3-й и 5-й передач |
Загрузка ...
|
|
| 42 | 40-1701117-А | Шестерня 2-й и 4-й передач |
Загрузка ...
|
|
| 43 | 36-1701118 | Болт вторичного вала |
Загрузка ...
|
|
| 44 | 36-1701118-А | Болт специальный |
Загрузка ...
|
|
| 45 | 36-1701119 | Шайба отгибная |
Загрузка ...
|
|
| 46 | 40-1701146-А | Шестерня паразитная |
Загрузка ...
|
|
| 47 | 36-1701147 | Кольцо подшипника упорное |
Загрузка ...
|
|
| 48 | 36-1701148 | Втулка распорная |
Загрузка ...
|
|
| 49 | 36-1701150-А | Ось паразитной шестерни |
Загрузка ...
|
|
| 50 | 36-1701151 | Болт оси стопорный |
Загрузка ...
|
|
| 51 | 45-1701153 | Втулка |
Загрузка ...
|
|
| 52 | 36-1701154 | Шайба |
Загрузка ...
|
|
| 53 | 40-1701324 | Шестерки постоянного зацепления ведущая |
Загрузка ...
|
|
| 54 | 40-1701331 | Пластина поджимная |
Загрузка ...
|
|
| 55 | 36-1701376 | Прокладка регулировочная |
Загрузка ...
|
|
| 56 | 36-1701377 | Прокладка регулировочная |
Загрузка ...
|
|
| 57 | 36-1701398 | Стакан заднего подшипника |
Загрузка ...
|
|
| 58 | 36-1701399-А | Кольцо упорное |
Загрузка ...
|
|
| 59 | 40-1701421-А | Кольцо пружинное |
Загрузка ...
|
|
| 60 | 45-1701423 | Кольцо |
Загрузка ...
|
|
| 61 | 36-1701434 | Ось паразитной шестерни заднего хода |
Загрузка ...
|
|
| 62 | 45-1701454 | Крышка |
Загрузка ...
|
|
| 63 | 36-1701455-02 | Прокладка |
Загрузка ...
|
|
| 64 | 40-1701456-А | Кронштейн редуктора |
Загрузка ...
|
|
| 65 | 40-1701458-02 | Прокладка |
Загрузка ...
|
|
| 66 | 45Т-1101007-А1-01 | Кронштейн |
Загрузка ...
|
|
| 67 | 36-2403029 | Шайба замковая |
Загрузка ...
|
|
| 68 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 69 | Д25-079 | Кольцо стопорное |
Загрузка ...
|
|
| 70 | 36-3401087-Б | Втулка |
Загрузка ...
|
|
| 71 | 36-4202035-А | Кольцо пружинное |
Загрузка ...
|
|
| 72 | 36-3503016-Б | Втулка |
Загрузка ...
|
|
| 73 | М10х35.7796 | Болт |
Загрузка ...
|
|
| 74 | М12х35.7796 | Болт |
Загрузка ...
|
|
| 75 | М12х60.7795 | Болт |
Загрузка ...
|
|
| 76 | М14х40.7796 | Болт |
Загрузка ...
|
|
| 77 | М14х(2-2r/1,5)х45 | Шпилька |
Загрузка ...
|
|
| 78 | М14х(2-2r/1,5)х50 | Шпилька |
Загрузка ...
|
|
| 79 | М12.5915 | Гайка |
Загрузка ...
|
|
| 80 | М14.5915 | Гайка |
Загрузка ...
|
|
| 81 | М14х1,5.5915 | Гайка |
Загрузка ...
|
|
| 82 | М24х2.5915 | Гайка |
Загрузка ...
|
|
| 83 | 14.02 | Шайба |
Загрузка ...
|
|
| 84 | 10.65Г | Шайба |
Загрузка ...
|
|
| 85 | 12.65Г | Шайба |
Загрузка ...
|
|
| 86 | 14.65Г | Шайба |
Загрузка ...
|
|
| 87 | 3,2х20 | Шплинт |
Загрузка ...
|
|
| 88 | КГ3/8".М8 | Пробка |
Загрузка ...
|
|
| 89 | 206 | Подшипник |
Загрузка ...
|
|
| 90 | 208 | Шарикоподшипник |
Загрузка ...
|
|
| 91 | 211 | Шарикоподшипник |
Загрузка ...
|
|
| 92 | 212 | Шарикоподшипник |
Загрузка ...
|
|
| 93 | 307 | Шарикоподшипник |
Загрузка ...
|
|
| 94 | 308 | Шарикоподшипник |
Загрузка ...
|
|
| 95 | 50408 | Шарикоподшипник |
Загрузка ...
|
|
| 96 | 42212КМ | Роликоподшипник |
Загрузка ...
|
|
| 97 | 2612КМ | Роликоподшипник |
Загрузка ...
|
|
| 98 | М12х(1,75-2r/1,25)х48 | Шпилька |
Загрузка ...
|
|
| 99 | М12х1,25.5915 | Гайка |
Загрузка ...
|
|
| 100 | М14х1,5.5918 | Гайка |
Загрузка ...
|
|
| 101 | 45-1701011-Б | Крыльчатка |
Загрузка ...
|
|
| 102 | 45-1701043 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
