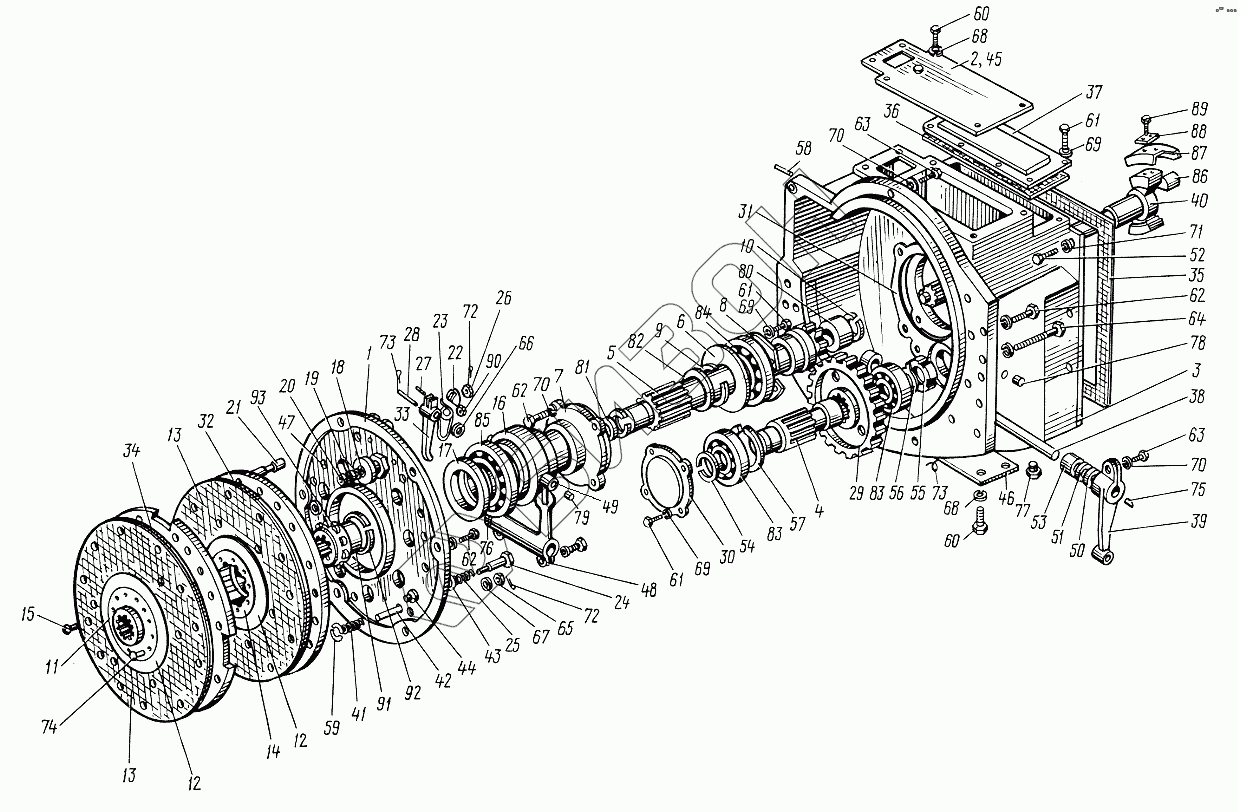

Графический каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ). Муфта сцепления. Муфта гибкая
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
12
12
12
12
13
13
14
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
31
31
32
32
33
33
34
34
35
35
35
35
36
36
37
38
38
39
40
40
41
41
42
42
43
43
44
44
45
45
46
47
47
48
48
49
49
50
50
51
51
52
53
53
54
55
56
56
57
58
59
59
60
60
61
61
61
62
62
62
63
63
64
65
66
67
68
68
69
69
69
70
70
70
71
72
72
73
73
74
75
76
77
78
79
80
81
82
83
83
84
85
86
86
87
88
88
89
90
91
92
93
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 36-1604020-А | 36-1604020-А | Вал привода |
Загрузка ...
|
|
| 36-1604020-А-02 | 36-1604020-А-02 | Вал привода |
Загрузка ...
|
|
| 45-1604040 | 45-1604040 | Диск |
Загрузка ...
|
|
| 36-1604090 | 36-1604090 | Диск |
Загрузка ...
|
|
| 36-1604090-02 | 36-1604090-02 | Диск |
Загрузка ...
|
|
| 45-1604050 | 45-1604050 | Диск ведомый |
Загрузка ...
|
|
| 45-1604050-А1 | 45-1604050-А1 | Диск ведомый |
Загрузка ...
|
|
| 45-1604050-А1-02 | 45-1604050-А1-02 | Диск ведомый |
Загрузка ...
|
|
| 75-1604055 | 75-1604055 | Диск ведомый с накладками |
Загрузка ...
|
|
| 75-1604055-02 | 75-1604055-02 | Диск ведомый с накладками |
Загрузка ...
|
|
| 45-1604045 | 45-1604045 | Диск с накладками |
Загрузка ...
|
|
| 45-1604060-Б | 45-1604060-Б | Диски |
Загрузка ...
|
|
| 45-1604060-Б2 | 45-1604060-Б2 | Диски |
Загрузка ...
|
|
| 45-1604060-Б-02 | 45-1604060-Б-02 | Диски |
Загрузка ...
|
|
| 45-1604080-В-01 | 45-1604080-В-01 | Диски |
Загрузка ...
|
|
| 45-1604080-В-02 | 45-1604080-В-02 | Диски |
Загрузка ...
|
|
| 45-1604060-Б2-02 | 45-1604060-Б2-02 | Диски |
Загрузка ...
|
|
| 45-1604080-А2-01 | 45-1604080-А2-01 | Диски |
Загрузка ...
|
|
| 45-1604080-А2-02 | 45-1604080-А2-02 | Диски |
Загрузка ...
|
|
| 36-1604015-А3-01 | 36-1604015-А3-01 | Корпус муфты |
Загрузка ...
|
|
| 36-1604015-А3-02 | 36-1604015-А3-02 | Корпус муфты |
Загрузка ...
|
|
| 36-1604016-Б3-01 | 36-1604016-Б3-01 | Корпус со втулками |
Загрузка ...
|
|
| 36-1604016-Б3-02 | 36-1604016-Б3-02 | Корпус со втулками |
Загрузка ...
|
|
| 45-1604025-01 | 45-1604025-01 | Кронштейн |
Загрузка ...
|
|
| 45-1604025-02 | 45-1604025-02 | Кронштейн |
Загрузка ...
|
|
| 45-2208010 | 45-2208010 | Муфта гибкая |
Загрузка ...
|
|
| 45-2208010-02 | 45-2208010-02 | Муфта гибкая |
Загрузка ...
|
|
| 36-1604065 | 36-1604065 | Отводка |
Загрузка ...
|
|
| 36-1604065-02 | 36-1604065-02 | Отводка |
Загрузка ...
|
|
| 1 | 36-1604070-Б1-01 | Диск |
Загрузка ...
|
|
| 2 | 36-1604100-01 | Крышка |
Загрузка ...
|
|
| 3 | 45А-1604017-А | Корпус муфты |
Загрузка ...
|
|
| 4 | 36-1604021-В | Вал |
Загрузка ...
|
|
| 4 | 46-1604021-В-02 | Вал |
Загрузка ...
|
|
| 5 | 45-1604026 | Вал привода ВОМ ведущий |
Загрузка ...
|
|
| 5 | 45-1604026-02 | Вал |
Загрузка ...
|
|
| 6 | 36-1604027 | Шайба маслоотражательная |
Загрузка ...
|
|
| 6 | 36-1604027-02 | Шайба |
Загрузка ...
|
|
| 7 | 36-1604028-Б-01 | Кронштейн |
Загрузка ...
|
|
| 7 | 36-1604028-Б-02 | Кронштейн |
Загрузка ...
|
|
| 8 | 36-1604029 | Пластина поджимная |
Загрузка ...
|
|
| 8 | 36-1604029-02 | Пластина |
Загрузка ...
|
|
| 9 | 36-1604036 | Кольцо подшипника упорное |
Загрузка ...
|
|
| 9 | 36-1604036-02 | Кольцо |
Загрузка ...
|
|
| 10 | 36-1604037 | Кольцо пружинное |
Загрузка ...
|
|
| 10 | 36-1604037-02 | Кольцо |
Загрузка ...
|
|
| 11 | 36-1604041 | Ступица |
Загрузка ...
|
|
| 12 | 45-1604046-А1 | Диск ведомый |
Загрузка ...
|
|
| 12 | 75-1604053 | Диск |
Загрузка ...
|
|
| 13 | 36-1604047-Б1 | Накладка фрикционная |
Загрузка ...
|
|
| 14 | 75-1604051 | Ступица |
Загрузка ...
|
|
| 14 | 36-1604051 | Ступица |
Загрузка ...
|
|
| 15 | 45-1604052 | Заклепка |
Загрузка ...
|
|
| 16 | 36-1604066-А | Корпус |
Загрузка ...
|
|
| 16 | 36-1604066-А-02 | Корпус |
Загрузка ...
|
|
| 17 | 36-1604067 | Кольцо |
Загрузка ...
|
|
| 17 | 36-1604067-02 | Кольцо |
Загрузка ...
|
|
| 18 | 45-1604072 | Стакан |
Загрузка ...
|
|
| 18 | 45-1604072-02 | Стакан |
Загрузка ...
|
|
| 19 | 45-1604074-А | Пружина |
Загрузка ...
|
|
| 19 | 45-1604074-А-02 | Пружина |
Загрузка ...
|
|
| 20 | 45-1604075 | Пружина |
Загрузка ...
|
|
| 20 | 45-1604075-02 | Пружина |
Загрузка ...
|
|
| 21 | 45-1604077 | Тяга |
Загрузка ...
|
|
| 21 | 45-1604077-02 | Тяга |
Загрузка ...
|
|
| 22 | 45-1604078 | Сухарик |
Загрузка ...
|
|
| 22 | 45-1604078-02 | Сухарик |
Загрузка ...
|
|
| 23 | 45-1604079-Б | Пружина отжимного рычага |
Загрузка ...
|
|
| 23 | 45-1604079-Б-02 | Пружина |
Загрузка ...
|
|
| 24 | 36-1604081 | Болт упорный |
Загрузка ...
|
|
| 24 | 36-1604081-02 | Болт |
Загрузка ...
|
|
| 25 | 45-1604082 | Пружина |
Загрузка ...
|
|
| 25 | 45-1604082-02 | Пружина |
Загрузка ...
|
|
| 26 | 45-1604083 | Гайка |
Загрузка ...
|
|
| 26 | 45-1604083-02 | Гайка |
Загрузка ...
|
|
| 27 | 45-1604085 | Ось |
Загрузка ...
|
|
| 27 | 45-1604085-А | Ось |
Загрузка ...
|
|
| 28 | 45-1604086-Б1 | Ось |
Загрузка ...
|
|
| 28 | 45-1604086-Б1-02 | Ось |
Загрузка ...
|
|
| 29 | 45-1604088 | Шестерня привода ВОМ ведомая |
Загрузка ...
|
|
| 29 | 45-1604088-02 | Шестерня |
Загрузка ...
|
|
| 30 | 36-1604089-01 | Крышка |
Загрузка ...
|
|
| 31 | 36-1604094 | Прокладка кронштейна отводки |
Загрузка ...
|
|
| 31 | 36-1604094-02 | Прокладка |
Загрузка ...
|
|
| 32 | 36-1604101-А | Диск |
Загрузка ...
|
|
| 32 | 36-1604101-А-02 | Диск |
Загрузка ...
|
|
| 33 | 45-1604102-А | Рычаг |
Загрузка ...
|
|
| 33 | 45-1604102-А-02 | Рычаг |
Загрузка ...
|
|
| 34 | 36-1604103 | Диск главной муфты нажимной |
Загрузка ...
|
|
| 34 | 36-1604103-02 | Диск |
Загрузка ...
|
|
| 35 | 36-1704107 | Прокладка |
Загрузка ...
|
|
| 35 | 36-1604107-А | Прокладка |
Загрузка ...
|
|
| 35 | 36-1604107-02 | Прокладка |
Загрузка ...
|
|
| 35 | 36-1604107-А-02 | Прокладка |
Загрузка ...
|
|
| 36 | 36-1604108-А | Прокладка |
Загрузка ...
|
|
| 36 | 36-1604108-А-02 | Прокладка |
Загрузка ...
|
|
| 37 | 36-1604109-А-01 | Крышка |
Загрузка ...
|
|
| 38 | 36-1604111 | Вал вилки выключения |
Загрузка ...
|
|
| 38 | 36-1604111-02 | Вал |
Загрузка ...
|
|
| 39 | 36-1604112-А1-01 | Рычаг |
Загрузка ...
|
|
| 40 | 45-1604113 | Вал главной муфты |
Загрузка ...
|
|
| 40 | 45-1604113-02 | Вал |
Загрузка ...
|
|
| 41 | 36-1604117 | Пружина муфты ВОМ |
Загрузка ...
|
|
| 41 | 36-1604117-02 | Пружина |
Загрузка ...
|
|
| 42 | 36-1604118 | Штифт пружины |
Загрузка ...
|
|
| 42 | 36-1604118 | Штифт пружины |
Загрузка ...
|
|
| 43 | 36-1604121 | Шайба |
Загрузка ...
|
|
| 43 | 36-1604121-02 | Шайба |
Загрузка ...
|
|
| 44 | 36-1604122 | Упор |
Загрузка ...
|
|
| 44 | 36-1604122-02 | Упор |
Загрузка ...
|
|
| 45 | 45-1604126-Б | Крышка |
Загрузка ...
|
|
| 45 | 45-1604126-Б1 | Крышка |
Загрузка ...
|
|
| 46 | 45-1604141-А-01 | Крышка |
Загрузка ...
|
|
| 47 | 45-1604156 | Шайба подпятника |
Загрузка ...
|
|
| 47 | 45-1504156-02 | Шайба |
Загрузка ...
|
|
| 48 | 36-1604208-А | Вилка |
Загрузка ...
|
|
| 48 | 36-1604208-А-02 | Вилка |
Загрузка ...
|
|
| 49 | 36-1604243 | Штуцер |
Загрузка ...
|
|
| 49 | 36-1604243-02 | Штуцер |
Загрузка ...
|
|
| 50 | 36-1601016 | Корпус пыле отражателя |
Загрузка ...
|
|
| 50 | 36-1601016-02 | Корпус |
Загрузка ...
|
|
| 51 | 36-1601017 | Кольцо |
Загрузка ...
|
|
| 51 | 36-1601017-02 | Кольцо |
Загрузка ...
|
|
| 52 | 36-1601021 | Болт |
Загрузка ...
|
|
| 53 | А21-226 | Втулка крышки картера маховика |
Загрузка ...
|
|
| 53 | А21-226-02 | Втулка |
Загрузка ...
|
|
| 54 | 40-1701066-А | Кольцо |
Загрузка ...
|
|
| 55 | 36-4202032 | Гайка круглая |
Загрузка ...
|
|
| 56 | 36-4202033-А | Шайба стопорная |
Загрузка ...
|
|
| 56 | 36-4202033-А-02 | Шайба |
Загрузка ...
|
|
| 57 | 36-4202035 | Кольцо пружинное |
Загрузка ...
|
|
| 58 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 59 | 12-13-42 | Полукольцо |
Загрузка ...
|
|
| 59 | 12-13-42-02 | Полукольцо |
Загрузка ...
|
|
| 60 | М8х20.7796 | Болт |
Загрузка ...
|
|
| 61 | М10х20.7796 | Болт |
Загрузка ...
|
|
| 62 | М12х30.7796 | Болт |
Загрузка ...
|
|
| 63 | М12х40.7796 | Болт |
Загрузка ...
|
|
| 64 | М12х60.7795 | Болт |
Загрузка ...
|
|
| 65 | 2М14х1,5.5918 | Гайка |
Загрузка ...
|
|
| 66 | 12.02 | Шайба |
Загрузка ...
|
|
| 67 | 16.01 | Шайба |
Загрузка ...
|
|
| 68 | 8.65Г | Шайба |
Загрузка ...
|
|
| 69 | 10.65Г | Шайба |
Загрузка ...
|
|
| 70 | 12.65Г | Шайба |
Загрузка ...
|
|
| 71 | 18.65Г | Шайба |
Загрузка ...
|
|
| 72 | 3,2х25 | Шплинт |
Загрузка ...
|
|
| 73 | 4х22 | Шплинт |
Загрузка ...
|
|
| 74 | 8х20.10299 | Заклепка |
Загрузка ...
|
|
| 75 | 45-1604012 | Шпонка |
Загрузка ...
|
|
| 76 | 40-10.Ц9хр | Заглушка |
Загрузка ...
|
|
| 77 | 2КГ1/2".Ц9хр | Пробка |
Загрузка ...
|
|
| 78 | 2КГ 1 1/4".Ц9хр | Пробка |
Загрузка ...
|
|
| 79 | 1.3.Ц6хр(1/8") | Масленка |
Загрузка ...
|
|
| 80 | 94908-К | Роликоподшипник |
Загрузка ...
|
|
| 81 | 1.1-38х52-4 | Манжета |
Загрузка ...
|
|
| 82 | 11.2-80х105-4 | Манжета |
Загрузка ...
|
|
| 83 | 210 | Шарикоподшипник |
Загрузка ...
|
|
| 84 | 216 | Шарикоподшипник |
Загрузка ...
|
|
| 85 | 60120 | Шарикоподшипник |
Загрузка ...
|
|
| 86 | 36-2208016 | Элемент ведущий |
Загрузка ...
|
|
| 86 | 36-2208016-02 | Элемент |
Загрузка ...
|
|
| 87 | 45-2208017 | Прижим |
Загрузка ...
|
|
| 88 | 36-2208019 | Пластина замковая |
Загрузка ...
|
|
| 88 | 36-2208019-02 | Пластина |
Загрузка ...
|
|
| 89 | М12х25.7796 | Болт |
Загрузка ...
|
|
| 90 | 14.02 | Шайба |
Загрузка ...
|
|
| 91 | 75-1604054 | Обойма |
Загрузка ...
|
|
| 92 | 1А102 | Кольцо |
Загрузка ...
|
|
| 93 | 12-100 | Шарик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
