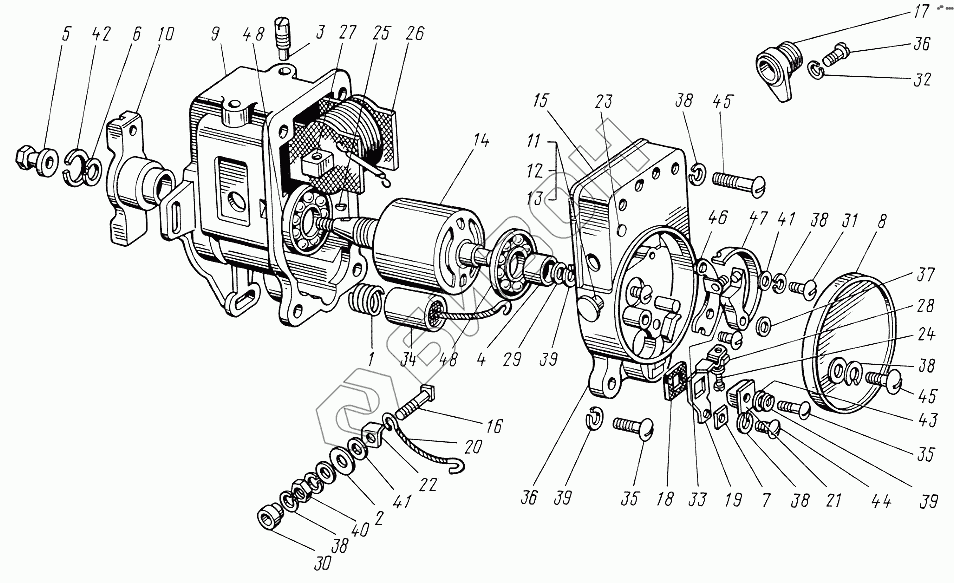

Графический каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ). Магнето
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
37
38
38
38
38
38
39
39
39
40
41
41
42
43
44
45
45
46
47
48
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| М124Б1-3728400 | М124Б1-3728400 | Трансформатор |
Загрузка ...
|
|
| М124Б3-3728000 | М124Б3-3728000 | Магнето |
Загрузка ...
|
|
| М124Б2-3728300 | М124Б2-3728300 | Крышка |
Загрузка ...
|
|
| М46Б-3728100 | М46Б-3728100 | Корпус |
Загрузка ...
|
|
| 1 | М22А-3728003 | Пружина |
Загрузка ...
|
|
| 2 | М48Б1-3728003-12 | Шайба |
Загрузка ...
|
|
| 3 | М22А-3728004 | Шпилька |
Загрузка ...
|
|
| 4 | М22А-3728005 | Кулачок |
Загрузка ...
|
|
| 5 | МС22-3728005 | Гайка |
Загрузка ...
|
|
| 6 | МС22-3728006 | Замок |
Загрузка ...
|
|
| 7 | М124-3728006 | Скоба |
Загрузка ...
|
|
| 8 | М122-3728011 | Крышка прерывателя |
Загрузка ...
|
|
| 9 | М22А1-3728101 | Корпус |
Загрузка ...
|
|
| 10 | МС100-3728102 | Поводок |
Загрузка ...
|
|
| 11 | М48Б1-3728131 | Головка кнопки |
Загрузка ...
|
|
| 12 | М48Б1-3728132 | Стержень кнопки |
Загрузка ...
|
|
| 13 | М48Б1-3728133 | Пружина |
Загрузка ...
|
|
| 14 | М22А3-3728200 | Ротор |
Загрузка ...
|
|
| 15 | М124Б2-3728301 | Крышка |
Загрузка ...
|
|
| 16 | М42-3728304 | Винт |
Загрузка ...
|
|
| 17 | М42-3728305 | Втулка |
Загрузка ...
|
|
| 18 | М22А-3728307-01 | Шайба |
Загрузка ...
|
|
| 19 | М22А-3728308 | Стойка |
Загрузка ...
|
|
| 20 | М124Б2-3728308 | Вывод |
Загрузка ...
|
|
| 21 | М22А-3728309 | Втулка |
Загрузка ...
|
|
| 22 | М42-3728309 | Угольник |
Загрузка ...
|
|
| 23 | М124Б1-3728311 | Вывод |
Загрузка ...
|
|
| 24 | М124-3728319 | Винт |
Загрузка ...
|
|
| 25 | М22А-3728411 | Щека трансформатора |
Загрузка ...
|
|
| 26 | М22А-3728420 | Обмотки |
Загрузка ...
|
|
| 27 | М22А-3728465 | Сердечник |
Загрузка ...
|
|
| 28 | М42Б-3728501 | Пружина |
Загрузка ...
|
|
| 29 | М46Б-3728608 | Пружина |
Загрузка ...
|
|
| 30 | ДС1-3701104Б | Втулка |
Загрузка ...
|
|
| 31 | ДС1-3701107 | Винт |
Загрузка ...
|
|
| 32 | Б21-3705009 | Шайба |
Загрузка ...
|
|
| 33 | ИЛ-10-1467 | Эксцентрик |
Загрузка ...
|
|
| 34 | К42-18-8-0,2 | Конденсатор |
Загрузка ...
|
|
| 35 | Н0-0603 | Винт |
Загрузка ...
|
|
| 36 | МХ-0097 | Винт |
Загрузка ...
|
|
| 37 | М11-6780 | Шайба |
Загрузка ...
|
|
| 38 | Х-1012 | Шайба 4Т.65Г |
Загрузка ...
|
|
| 39 | Х-4001 | Шайба 5Т.65Г |
Загрузка ...
|
|
| 40 | Х-4019 | Гайка |
Загрузка ...
|
|
| 41 | Х-4020 | Шайба |
Загрузка ...
|
|
| 42 | Х-4069 | Шайба 8Т.65Г |
Загрузка ...
|
|
| 43 | 8Х-1497А | Шайба |
Загрузка ...
|
|
| 44 | 8Х-1541 | Винт |
Загрузка ...
|
|
| 45 | 8Х-4165 | Винт |
Загрузка ...
|
|
| 46 | Р-10-7075 | Стойка контактная |
Загрузка ...
|
|
| 47 | Р-10-7970 | Пружина рычага |
Загрузка ...
|
|
| 48 | 6012 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
