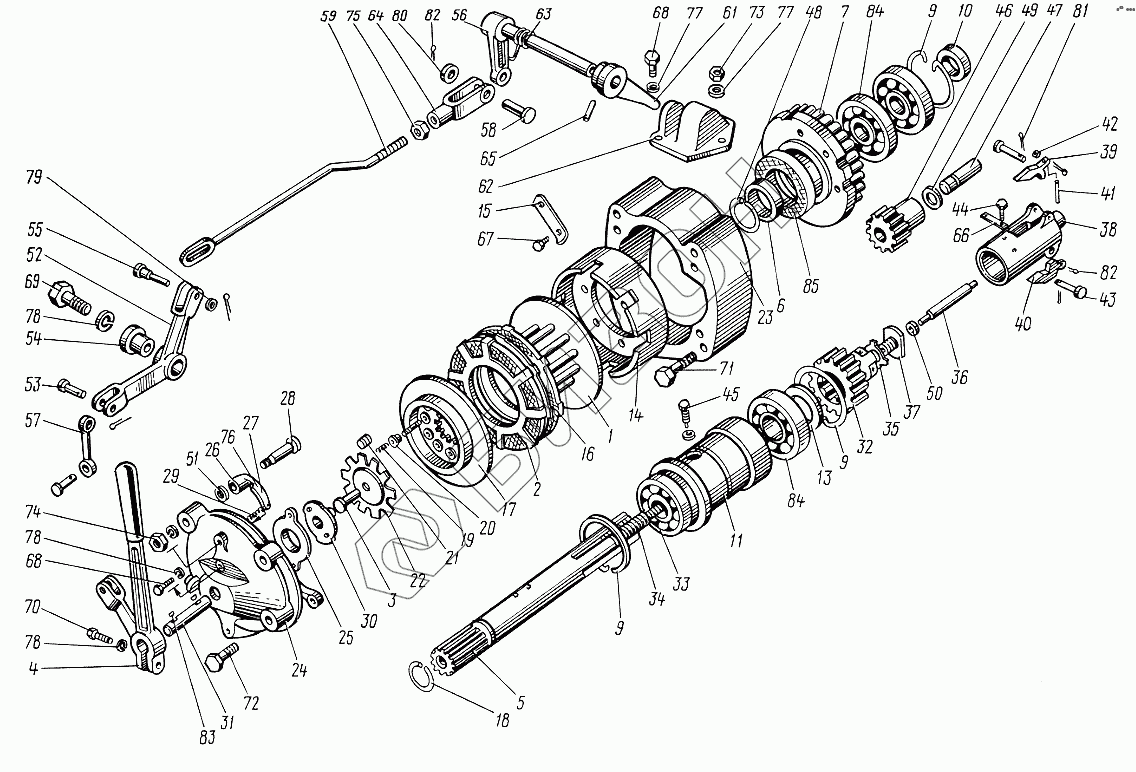

Графический каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ). Механизм передачи пускового двигателя
1
2
3
4
5
6
7
9
9
9
10
11
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
61
62
63
64
65
66
67
68
68
69
70
71
72
73
74
75
76
77
77
78
78
78
79
80
81
82
82
83
84
84
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д25-С13-Т-01 | Д25-С13-Т-01 | Шестерня |
Загрузка ...
|
|
| Д25-С17-Б | Д25-С17-Б | Тяга |
Загрузка ...
|
|
| Д65-1015190-Б | Д65-1015190-Б | Рычаг |
Загрузка ...
|
|
| Д25-С21 | Д25-С21 | Рычаг |
Загрузка ...
|
|
| Д65-1015101 | Д65-1015101 | Механизм передачи |
Загрузка ...
|
|
| Д65-25-С03 | Д65-25-С03 | Крышка кожуха сцепления в сборе |
Загрузка ...
|
|
| Д25-С12 | Д25-С12 | Корпус грузов бендикса в сборе |
Загрузка ...
|
|
| Д25-С07 | Д25-С07 | Колодка тормоза в сборе |
Загрузка ...
|
|
| Д25-С02 | Д25-С02 | Вал с муфтой |
Загрузка ...
|
|
| Д25-С08-А | Д25-С08-А | Башмак |
Загрузка ...
|
|
| 1 | Д25-С04 | Диск сцепления подвижной в сборе |
Загрузка ...
|
|
| 2 | Д48-25-027-А | Диск сцепления ведущий |
Загрузка ...
|
|
| 3 | Д25-С13 | Штифт нажимного диска центробежный в сборе |
Загрузка ...
|
|
| 4 | Д25-С19 | Рычаг сцепления в сборе |
Загрузка ...
|
|
| 5 | Д25-001-А | Вал механизма передачи |
Загрузка ...
|
|
| 6 | Д25-002-А | Кольцо вала упорное |
Загрузка ...
|
|
| 7 | Д25-003-А-10 | Шестерня |
Загрузка ...
|
|
| 9 | Д25-013-А | Кольцо стопорное |
Загрузка ...
|
|
| 10 | Д25-014 | Кольцо вала дистанционное |
Загрузка ...
|
|
| 11 | Д25-015 | Стакан шарикоподшипников |
Загрузка ...
|
|
| 13 | Д25-017 | Заглушка стакана |
Загрузка ...
|
|
| 14 | Д25-023-10 | Барабан |
Загрузка ...
|
|
| 15 | Д25-024-А | Шайба замковая |
Загрузка ...
|
|
| 16 | Д25-029 | Диск сцепления ведомый |
Загрузка ...
|
|
| 17 | Д25-030 | Диск сцеплений упорный |
Загрузка ...
|
|
| 18 | Д25-031 | Кольцо диска стопорное |
Загрузка ...
|
|
| 19 | Д25-032 | Пружина сцепления |
Загрузка ...
|
|
| 20 | Д25-033 | Стакан пружины |
Загрузка ...
|
|
| 21 | Д25-034 | Гайка пружины |
Загрузка ...
|
|
| 22 | Д25-036-М | Диск сцепления нажимной |
Загрузка ...
|
|
| 23 | Д65-25-037-М1 | Обечайка |
Загрузка ...
|
|
| 24 | Д25-038-М | Крышка кожуха |
Загрузка ...
|
|
| 25 | Д25-040-М | Башмак сцепления упорный |
Загрузка ...
|
|
| 26 | Д25-042-М | Колодка тормоза |
Загрузка ...
|
|
| 27 | Д25-044 | Лента тормозная |
Загрузка ...
|
|
| 28 | Д25-046 | Палец колодки |
Загрузка ...
|
|
| 29 | Д25-047 | Пружина колодки |
Загрузка ...
|
|
| 30 | Д25-048-М | Башмак выжимной |
Загрузка ...
|
|
| 31 | Д25-С06 | Палец |
Загрузка ...
|
|
| 32 | Д25-Д51 | Шестерня |
Загрузка ...
|
|
| 33 | Д25-052 | Пружина толкателя малая |
Загрузка ...
|
|
| 34 | Д25-053 | Пружина толкателя большая |
Загрузка ...
|
|
| 35 | Д25-054 | Шайба замковая |
Загрузка ...
|
|
| 36 | Д25-055-А | Толкатель бенднкса |
Загрузка ...
|
|
| 37 | Д25-056 | Гайка бендикса в сборе |
Загрузка ...
|
|
| 38 | Д25-057-А | Корпус грузов |
Загрузка ...
|
|
| 39 | Д25-059-А | Груз верхний |
Загрузка ...
|
|
| 40 | Д25-060-А | Груз нижний |
Загрузка ...
|
|
| 41 | Д25-061-А | Пружина грузов бендикса |
Загрузка ...
|
|
| 42 | Д25-062 | Упор пружины |
Загрузка ...
|
|
| 43 | Д25-063-А | Ось |
Загрузка ...
|
|
| 44 | Д25-064-Б | Болт крепления грузов |
Загрузка ...
|
|
| 45 | Д25-073 | Болт стопорный |
Загрузка ...
|
|
| 46 | Д25-075-Б | Шестерня смазки |
Загрузка ...
|
|
| 47 | Д25-077-А | Палец шестерни |
Загрузка ...
|
|
| 48 | Д25-079 | Кольцо стопорное |
Загрузка ...
|
|
| 49 | Д25-080 | Кольцо уплотнительное |
Загрузка ...
|
|
| 50 | Д25-082 | Шайба |
Загрузка ...
|
|
| 51 | Д25-083 | Шайба |
Загрузка ...
|
|
| 52 | Д25-085 | Рычаг |
Загрузка ...
|
|
| 53 | Д25-086 | Палец |
Загрузка ...
|
|
| 54 | Д65-25-087 | Втулка |
Загрузка ...
|
|
| 55 | Д25-089 | Палец |
Загрузка ...
|
|
| 56 | Д65-1015180 | Рычаг с валиком |
Загрузка ...
|
|
| 57 | Д25-094 | Звено |
Загрузка ...
|
|
| 58 | Д25-097 | Палец |
Загрузка ...
|
|
| 59 | Д25-098-Б1 | Тяга |
Загрузка ...
|
|
| 61 | 36-1015202-Б | Поводок рычага |
Загрузка ...
|
|
| 62 | 36-1015215-М | Крышка люка рычага |
Загрузка ...
|
|
| 63 | 48А-1015217 | Пружина |
Загрузка ...
|
|
| 64 | 36-3503036-А | Вилка тяги регулировочная |
Загрузка ...
|
|
| 65 | Д08-038 | Штифт с канавками |
Загрузка ...
|
|
| 66 | ОЦД-124 | Замок |
Загрузка ...
|
|
| 67 | М8х12.7796 | Болт |
Загрузка ...
|
|
| 68 | М8х20.7796 | Болт |
Загрузка ...
|
|
| 69 | М12х55.7796 | Болт |
Загрузка ...
|
|
| 70 | М10х25.7796 | Болт |
Загрузка ...
|
|
| 71 | М10х90.7795 | Болт |
Загрузка ...
|
|
| 72 | М10х35.7795 | Болт |
Загрузка ...
|
|
| 73 | М8.5915 | Гайка |
Загрузка ...
|
|
| 74 | М10.5915 | Гайка |
Загрузка ...
|
|
| 75 | М12х1,25.5915 | Гайка |
Загрузка ...
|
|
| 76 | 2-4х10.12642 | Заклепка |
Загрузка ...
|
|
| 77 | 8.65Г | Шайба |
Загрузка ...
|
|
| 78 | 10.65Г | Шайба |
Загрузка ...
|
|
| 79 | 8.02 | Шайба |
Загрузка ...
|
|
| 80 | 12.02 | Шайба |
Загрузка ...
|
|
| 81 | 2х20 | Шплинт |
Загрузка ...
|
|
| 82 | 3,2х18 | Шплинт |
Загрузка ...
|
|
| 83 | 3х5 | Шпонка |
Загрузка ...
|
|
| 84 | 207 | Подшипник |
Загрузка ...
|
|
| 85 | 2-45х65-2 | Манжета |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
