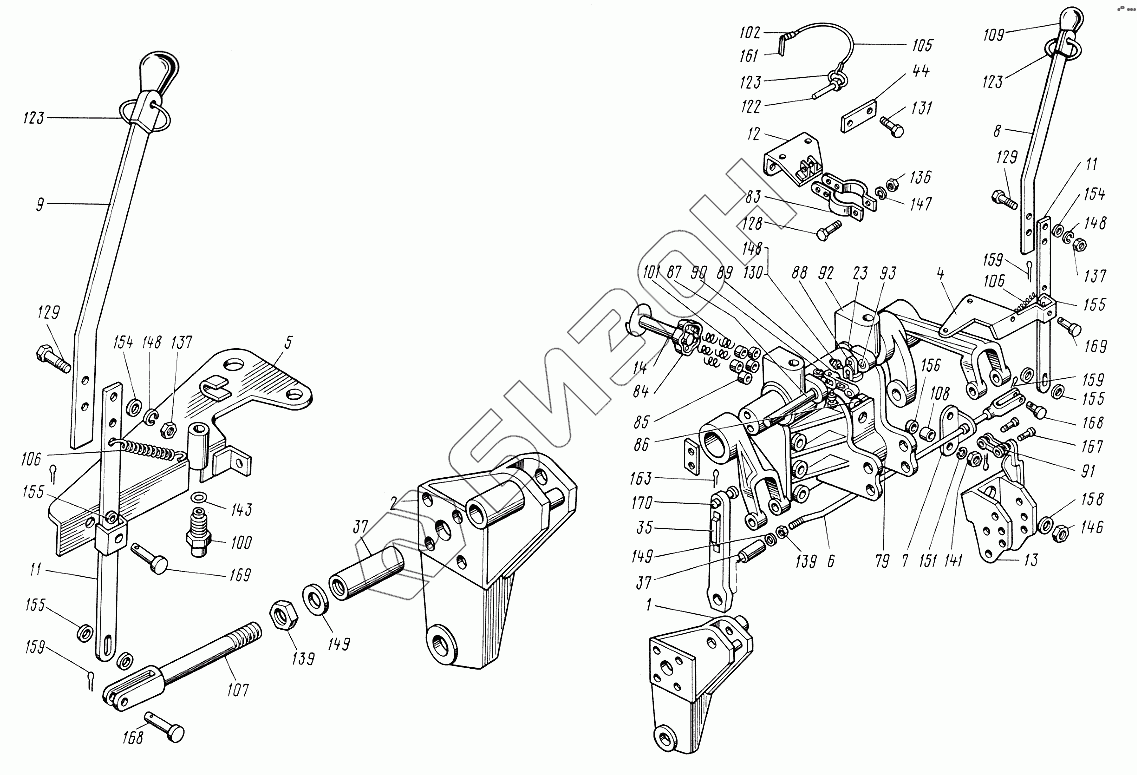

Графический каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ). Механизм задней навески
1
2
4
5
6
7
8
9
11
11
12
12
13
14
23
35
37
37
44
79
83
84
85
86
87
88
89
90
91
92
93
100
101
102
105
106
106
107
108
109
122
123
123
123
128
129
129
130
131
136
137
137
139
139
141
143
146
147
148
148
148
149
149
151
154
154
155
155
155
155
156
158
159
159
159
161
163
167
168
168
169
169
170
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 45-4605020-01 | Кронштейн |
Загрузка ...
|
|
| 2 | 45Т-4605020-01 | Кронштейн |
Загрузка ...
|
|
| 4 | 45-4605100-А | Кронштейн |
Загрузка ...
|
|
| 5 | 45Т-4605100 | Кронштейн |
Загрузка ...
|
|
| 6 | 45-4605150 | Тяга |
Загрузка ...
|
|
| 7 | 45-4605210-01 | Кронштейн |
Загрузка ...
|
|
| 8 | 45-4605230 | Рычаг |
Загрузка ...
|
|
| 9 | 45Т-4607230-Б-01 | Рычаг |
Загрузка ...
|
|
| 11 | 45-4605470 | Рычаг |
Загрузка ...
|
|
| 12 | 45-4605460-01 | Кронштейн |
Загрузка ...
|
|
| 12 | 45Т-4605460-01 | Кронштейн |
Загрузка ...
|
|
| 13 | 45Т-4605540 | Серьга |
Загрузка ...
|
|
| 14 | 45-4605550 | Болт |
Загрузка ...
|
|
| 23 | 45-4605017 | Втулка |
Загрузка ...
|
|
| 35 | 45-4605036-А | Опора |
Загрузка ...
|
|
| 37 | 45-4605041 | Палец |
Загрузка ...
|
|
| 44 | 45-4605055 | Пластина стопорная |
Загрузка ...
|
|
| 79 | 70-4605302-Б | Пружина |
Загрузка ...
|
|
| 83 | 45-4605441 | Захват |
Загрузка ...
|
|
| 84 | 45-4605502 | Обойма |
Загрузка ...
|
|
| 85 | 45-4605503 | Ограничитель |
Загрузка ...
|
|
| 86 | 45-4605504 | Шайба |
Загрузка ...
|
|
| 87 | 45Т-4605505 | Валик |
Загрузка ...
|
|
| 88 | 45-4605506 | Рычаг |
Загрузка ...
|
|
| 89 | 45-4605507 | Рычаг |
Загрузка ...
|
|
| 90 | 45-4605508 | Шпонка |
Загрузка ...
|
|
| 91 | 45-4605509 | Серьга |
Загрузка ...
|
|
| 92 | 45-4605521 | Кронштейн |
Загрузка ...
|
|
| 93 | 45-4605522 | Втулка |
Загрузка ...
|
|
| 100 | 36-1101215-Б | Штуцер 8/2" |
Загрузка ...
|
|
| 101 | 21А-1601150 | Пружина |
Загрузка ...
|
|
| 102 | 45-1310134-02 | Трубка контровочная |
Загрузка ...
|
|
| 105 | 45-2805028 | Трос |
Загрузка ...
|
|
| 106 | 36-3502068-01 | Пружина |
Загрузка ...
|
|
| 107 | 45Р-3503100 | Тяга |
Загрузка ...
|
|
| 108 | 45-4202232 | Втулка |
Загрузка ...
|
|
| 109 | А61.01.014 | Рукоятка |
Загрузка ...
|
|
| 122 | А62006-Б-01 | Чека |
Загрузка ...
|
|
| 123 | А62007-02 | Кольцо |
Загрузка ...
|
|
| 128 | М6х14.7798 | Болт |
Загрузка ...
|
|
| 129 | М8х20.7796 | Болт |
Загрузка ...
|
|
| 130 | М8х30.7796 | Болт |
Загрузка ...
|
|
| 131 | М10х20.7796 | Болт |
Загрузка ...
|
|
| 136 | М6.5915 | Гайка |
Загрузка ...
|
|
| 137 | М8.5915 | Гайка |
Загрузка ...
|
|
| 139 | М12х1,25.5916 | Гайка |
Загрузка ...
|
|
| 141 | М16х1,5.5915 | Гайка |
Загрузка ...
|
|
| 143 | УI12ммР | Шарик |
Загрузка ...
|
|
| 146 | М24х2.5919 | Гайка |
Загрузка ...
|
|
| 147 | 6.65Г | Шайба |
Загрузка ...
|
|
| 148 | 8.65Г | Шайба |
Загрузка ...
|
|
| 149 | 12.65Г | Шайба |
Загрузка ...
|
|
| 151 | 16.65Г | Шайба |
Загрузка ...
|
|
| 154 | 8.02 | Шайба |
Загрузка ...
|
|
| 155 | 12.02 | Шайба |
Загрузка ...
|
|
| 156 | 16.02 | Шайба |
Загрузка ...
|
|
| 158 | 24.02 | Шайба |
Загрузка ...
|
|
| 159 | 3,2х20 | Шплинт |
Загрузка ...
|
|
| 161 | 4х22 | Шплинт |
Загрузка ...
|
|
| 163 | 5х45 | Шплинт |
Загрузка ...
|
|
| 167 | 6-10h12х28 | Ось |
Загрузка ...
|
|
| 168 | 6-12h2х32 | Ось |
Загрузка ...
|
|
| 169 | 6-12h2х50 | Ось |
Загрузка ...
|
|
| 170 | 6-22h12х60 | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
