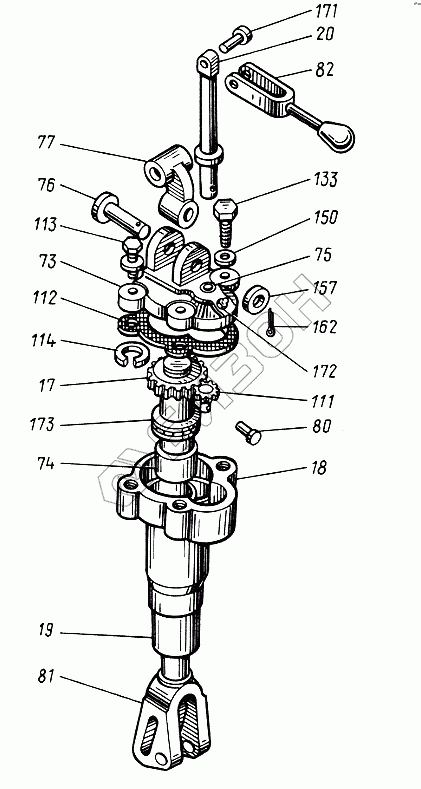

Графический каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ). Раскос правый
17
18
19
20
73
74
75
76
77
80
81
82
111
112
113
114
133
150
157
162
171
172
173
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 17 | Ф50-4605170-Б-01 | Труба |
Загрузка ...
|
|
| 18 | Ф50-4605190-Б | Корпус |
Загрузка ...
|
|
| 19 | Ф50-4605200-01 | Колпак |
Загрузка ...
|
|
| 20 | 45-4605320-01 | Вал |
Загрузка ...
|
|
| 73 | Ф50-4605152-Б | Крышка |
Загрузка ...
|
|
| 74 | Ф50-4605157-Б | Втулка |
Загрузка ...
|
|
| 75 | Ф50-4605158-Б | Втулка |
Загрузка ...
|
|
| 76 | Ф50-4605161-02 | Палец |
Загрузка ...
|
|
| 77 | Ф50-4605168 | Серьга |
Загрузка ...
|
|
| 80 | 45-4605303 | Заклепка |
Загрузка ...
|
|
| 81 | 45-4605310-02 | Винт |
Загрузка ...
|
|
| 82 | 45-4605350 | Рукоятка |
Загрузка ...
|
|
| 103 | 40-2401071-02 | Пробка |
Загрузка ...
|
|
| 111 | А61.01.001 | Шестерня |
Загрузка ...
|
|
| 112 | А61.01.003-01 | Прокладка |
Загрузка ...
|
|
| 113 | А61.01.006 | Болт |
Загрузка ...
|
|
| 114 | А61.01.012 | Ограничитель |
Загрузка ...
|
|
| 133 | М14х40.7796 | Болт |
Загрузка ...
|
|
| 150 | 14.65Г | Шайба |
Загрузка ...
|
|
| 157 | 18.02 | Шайба |
Загрузка ...
|
|
| 162 | 4х36 | Шплинт |
Загрузка ...
|
|
| 171 | 10х36.12642 | Заклепка |
Загрузка ...
|
|
| 172 | 1.3.Ц6хр | Масленка |
Загрузка ...
|
|
| 173 | 8109 | Шарикоподшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
