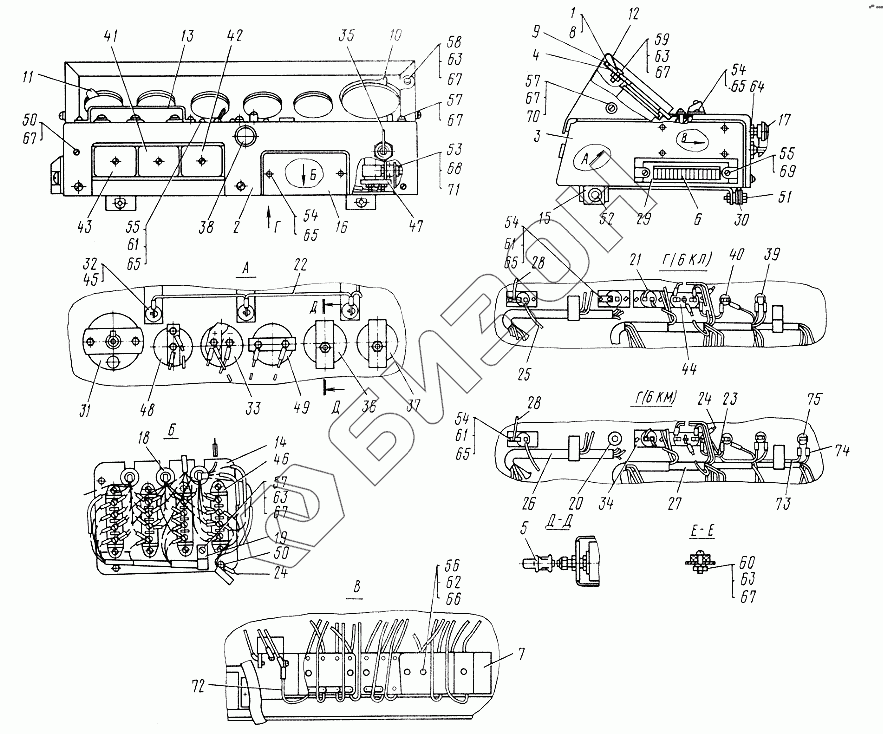

Графический каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ). Щиток приборов
1
2
3
4
4
4
5
6
6
7
8
9
10
11
12
12
13
14
15
15
16
17
17
18
19
20
21
22
23
23
24
24
24
24
25
25
26
26
27
27
28
28
28
28
29
29
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
41
41
42
42
43
43
44
44
45
45
46
46
47
47
48
48
49
49
50
50
51
52
53
54
54
54
54
55
55
56
57
57
57
58
59
60
61
61
61
62
63
63
63
63
64
65
65
65
65
65
66
67
67
67
67
67
67
67
68
69
70
71
72
73
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 45-3801170-01 | 45-3801170-01 | Панель предохранителей |
Загрузка ...
|
|
| 45-3801170-02 | 45-3801170-02 | Панель предохранителей |
Загрузка ...
|
|
| 1 | 45-3601030-01 | Маска |
Загрузка ...
|
|
| 2 | 45-3801050-01 | Панель |
Загрузка ...
|
|
| 3 | 45-3801060-Б1-01 | Корпус щитка |
Загрузка ...
|
|
| 4 | 45-3801160-01 | Панель |
Загрузка ...
|
|
| 4 | 45-3801160-02 | Панель |
Загрузка ...
|
|
| 4 | 45-3801070-01 | Панель |
Загрузка ...
|
|
| 5 | 45-3801180 | Шланг указателя давления |
Загрузка ...
|
|
| 6 | 45-8203010 | Пепельница |
Загрузка ...
|
|
| 6 | 45-8203010-02 | Пепельница |
Загрузка ...
|
|
| 7 | 45-3801210-01 | Панель предохранителей |
Загрузка ...
|
|
| 8 | 45-3801011 | Маска |
Загрузка ...
|
|
| 9 | 45-3801012-Б | Световод |
Загрузка ...
|
|
| 10 | 45-3801013 | Световод |
Загрузка ...
|
|
| 11 | 45-3801015 | Световод |
Загрузка ...
|
|
| 12 | 45-3801016 | Кожух |
Загрузка ...
|
|
| 12 | 45-3801016-01 | Кожух |
Загрузка ...
|
|
| 13 | 70-3801018 | Козырек |
Загрузка ...
|
|
| 14 | 45-3801022-01 | Панель |
Загрузка ...
|
|
| 15 | 45-3801023 | Прокладка |
Загрузка ...
|
|
| 15 | 45-3801023-02 | Прокладка |
Загрузка ...
|
|
| 16 | 45-3801027-01 | Крышка |
Загрузка ...
|
|
| 17 | 45-3801077 | Рукоятка переключателя |
Загрузка ...
|
|
| 17 | 45-3801077-02 | Рукоятка |
Загрузка ...
|
|
| 18 | 45-3700003-02 | Втулка |
Загрузка ...
|
|
| 19 | 45-3700014 | Скоба |
Загрузка ...
|
|
| 20 | 36-3723024-Б-02 | Втулка |
Загрузка ...
|
|
| 21 | 45-3724013-В | Провод омывателя |
Загрузка ...
|
|
| 22 | 45-3724014-Б | Провод подсветки |
Загрузка ...
|
|
| 23 | 45Р-3724022-Б | Провод |
Загрузка ...
|
|
| 23 | 45-3724014-Б-02 | Провод подсветки |
Загрузка ...
|
|
| 24 | 45А-3724032 | Провод двигатель-масса |
Загрузка ...
|
|
| 24 | 45А-3724032-02 | Провод двигатель-масса |
Загрузка ...
|
|
| 25 | 45-3724045-Д-01 | Провод |
Загрузка ...
|
|
| 25 | 45-3724045-Д-02 | Провод |
Загрузка ...
|
|
| 26 | 45-3724124 | Жгут щитка приборов |
Загрузка ...
|
|
| 26 | 45-3724124-02 | Жгут щитка приборов |
Загрузка ...
|
|
| 27 | 45-3724125-А3 | Жгут щитка приборов |
Загрузка ...
|
|
| 27 | 45-3724125-А3-02 | Жгут щитка приборов |
Загрузка ...
|
|
| 28 | 45-3724034 | Провод |
Загрузка ...
|
|
| 28 | 45-3724034-02 | Провод |
Загрузка ...
|
|
| 29 | 45-8203009 | Рамка |
Загрузка ...
|
|
| 29 | 45-8203009-02 | Рамка |
Загрузка ...
|
|
| 30 | 45-8400001 | Шайба |
Загрузка ...
|
|
| 31 | ТХ-118-01 | Тахоспидометр |
Загрузка ...
|
|
| 31 | ТХ-118-02 | Тахоспидометр |
Загрузка ...
|
|
| 32 | А12-1,5 | Лампа ГОСТ 2023-66 |
Загрузка ...
|
|
| 32 | А12-1.5-02 | Электролампа |
Загрузка ...
|
|
| 33 | АП-200-01 | Амперметр |
Загрузка ...
|
|
| 33 | АП-200-02 | Амперметр |
Загрузка ...
|
|
| 34 | ВК-322-01 | Включатель |
Загрузка ...
|
|
| 34 | ВК-322-02 | Включатель |
Загрузка ...
|
|
| 35 | ВК-317-А2-01 | Включатель |
Загрузка ...
|
|
| 35 | ВК-317-А2-02 | Включатель |
Загрузка ...
|
|
| 36 | МД-219-01 | Манометр давления масла |
Загрузка ...
|
|
| 36 | МД-219-02 | Манометр давления масла |
Загрузка ...
|
|
| 37 | МД-226-01 | Указатель давления воздуха |
Загрузка ...
|
|
| 37 | МД-226-02 | Указатель давления воздуха |
Загрузка ...
|
|
| 38 | П-305-01 | Переключатель |
Загрузка ...
|
|
| 38 | П-305-02 | Переключатель |
Загрузка ...
|
|
| 39 | ПД-20-Д1-01 | Фонарь |
Загрузка ...
|
|
| 39 | ПД-20-Д1-02 | Фонарь |
Загрузка ...
|
|
| 40 | ПД-20-М1-01 | Фонарь |
Загрузка ...
|
|
| 40 | ПД-20-М1-02 | Фонарь |
Загрузка ...
|
|
| 41 | ПР-11-К1-01 | Блок предохранителей |
Загрузка ...
|
|
| 41 | ПР-11-К1-02 | Блок предохранителей |
Загрузка ...
|
|
| 42 | ПР-11-П-01 | Блок предохранителей |
Загрузка ...
|
|
| 42 | ПР-11-П-02 | Блок предохранителей |
Загрузка ...
|
|
| 43 | ПР-П-С-01 | Блок предохранителей |
Загрузка ...
|
|
| 43 | ПР-11-С-02 | Блок предохранителей |
Загрузка ...
|
|
| 44 | ПП45-М | Переключатель |
Загрузка ...
|
|
| 44 | ПП45-МТ | Переключатель |
Загрузка ...
|
|
| 45 | ПП1-158 | Патрон ламп |
Загрузка ...
|
|
| 45 | ПП1-158-02 | Патрон ламп |
Загрузка ...
|
|
| 46 | ПС2-А2 | Панель соединительная |
Загрузка ...
|
|
| 46 | ПС2-А2-02 | Панель соединительная |
Загрузка ...
|
|
| 47 | РС410-М-01 | Прерыватель |
Загрузка ...
|
|
| 47 | РС410-М-02 | Прерыватель |
Загрузка ...
|
|
| 48 | УБ-26-В-01 | Указатель уровня топлива |
Загрузка ...
|
|
| 48 | УБ-26-В-02 | Указатель уровня топлива |
Загрузка ...
|
|
| 49 | УК-133-АВ-01 | Указатель температуры |
Загрузка ...
|
|
| 49 | УК-133-АВ-02 | Указатель температуры |
Загрузка ...
|
|
| 50 | М6х12.7798 | Болт |
Загрузка ...
|
|
| 51 | М6х25.7798 | Болт |
Загрузка ...
|
|
| 52 | М6х35.7795 | Болт |
Загрузка ...
|
|
| 53 | М8х16.7796 | Болт |
Загрузка ...
|
|
| 54 | В1.М4х8.17473 | Винт |
Загрузка ...
|
|
| 55 | В1.М4х12.17473 | Винт |
Загрузка ...
|
|
| 56 | В1.М5х12.17473 | Винт |
Загрузка ...
|
|
| 57 | В1.М6х12.17473 | Винт |
Загрузка ...
|
|
| 58 | В1.М6х18.17473 | Винт |
Загрузка ...
|
|
| 59 | М6х18.17475 | Винт |
Загрузка ...
|
|
| 60 | М6х20.17473 | Винт |
Загрузка ...
|
|
| 61 | М4.5916 | Гайка |
Загрузка ...
|
|
| 62 | М5.5916 | Гайка |
Загрузка ...
|
|
| 63 | М6.5915 | Гайка |
Загрузка ...
|
|
| 64 | М12х1,25.5916 | Гайка |
Загрузка ...
|
|
| 65 | 4.65Г | Шайба |
Загрузка ...
|
|
| 66 | 5.65Г | Шайба |
Загрузка ...
|
|
| 67 | 6.65Г | Шайба |
Загрузка ...
|
|
| 68 | 8.65Г | Шайба |
Загрузка ...
|
|
| 69 | 4.02 | Шайба |
Загрузка ...
|
|
| 70 | 6.02 | Шайба |
Загрузка ...
|
|
| 71 | 8.02 | Шайба |
Загрузка ...
|
|
| 72 | 451-3724001 | Провод |
Загрузка ...
|
|
| 73 | 45-3724017-Б | Провод |
Загрузка ...
|
|
| 74 | 40-3724139 | Провод |
Загрузка ...
|
|
| 75 | ПД-20-Е-01 | Фонарь |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
