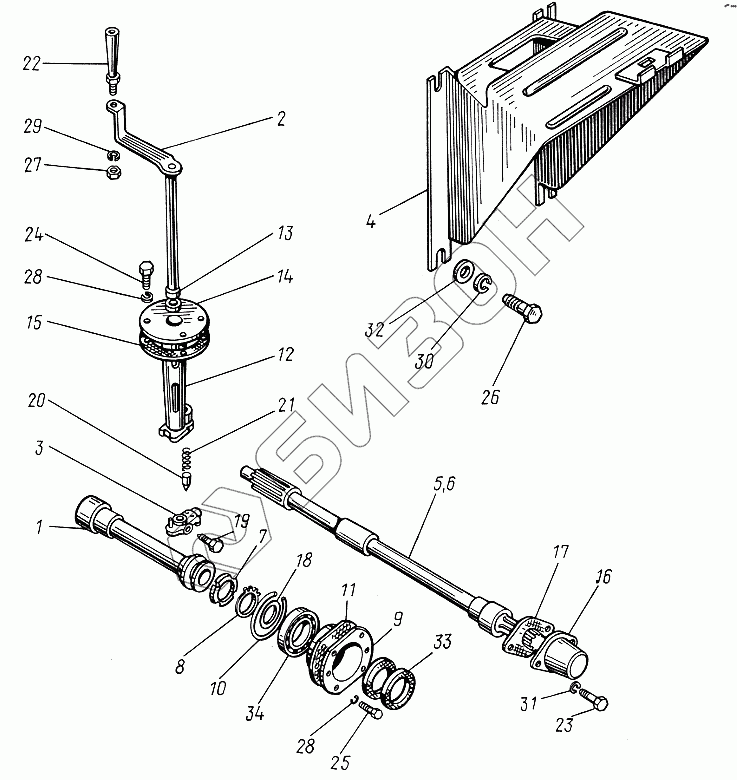

Графический каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ). Механизм отбора мощности
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 45-4202020-02 | 45-4202020-02 | Стакан подшипников |
Загрузка ...
|
|
| 45-4202020-01 | 45-4202020-01 | Стакан подшипников |
Загрузка ...
|
|
| 45-4202065-02 | 45-4202065-02 | Кронштейн |
Загрузка ...
|
|
| 45-4202060-02 | 45-4202060-02 | Кронштейн |
Загрузка ...
|
|
| 45-4202220-01 | 45-4202220-01 | Кожух защитный |
Загрузка ...
|
|
| 1 | 36-4202040 | Муфта соединительная |
Загрузка ...
|
|
| 2 | 45-4202070 | Валик вертикальный |
Загрузка ...
|
|
| 3 | 36-4202080-А | Рычаг переводной |
Загрузка ...
|
|
| 4 | 45-4202230-01 | Кожух защитный |
Загрузка ...
|
|
| 5 | 45-4202031 | Вал отбора мощности |
Загрузка ...
|
|
| 6 | 45-4202031-В1-01 | Вал отбора мощности |
Загрузка ...
|
|
| 7 | 36-4202032 | Гайка круглая |
Загрузка ...
|
|
| 8 | 36-4202033-А | Шайба стопорная |
Загрузка ...
|
|
| 9 | 40-4202034-А1 | Стакан подшипников |
Загрузка ...
|
|
| 10 | 36-4202035-А | Кольцо пружинное |
Загрузка ...
|
|
| 11 | 36-4202054-02 | Прокладка стакана |
Загрузка ...
|
|
| 12 | 36-4202066-Б | Кронштейн |
Загрузка ...
|
|
| 13 | 36-4202067-02 | Обойма сальника |
Загрузка ...
|
|
| 14 | 36-4202068-02 | Набивка сальника |
Загрузка ...
|
|
| 15 | 36-4202095-02 | Прокладка |
Загрузка ...
|
|
| 16 | 40-4202098-А1 | Колпак вала |
Загрузка ...
|
|
| 16 | 40-4202098-А1-02 | Колпак вала |
Загрузка ...
|
|
| 17 | 40-4202099 | Прокладка |
Загрузка ...
|
|
| 18 | 45-4202102 | Кольцо упорное |
Загрузка ...
|
|
| 19 | 36-1702110 | Винт установочный специальный |
Загрузка ...
|
|
| 20 | 36-2409043 | Фиксатор |
Загрузка ...
|
|
| 21 | 36-2409045 | Пружина фиксатора |
Загрузка ...
|
|
| 22 | А40-С38А-02 | Рукоятка рычага |
Загрузка ...
|
|
| 23 | М8х20.7796 | Болт |
Загрузка ...
|
|
| 24 | М10х20.7796 | Болт |
Загрузка ...
|
|
| 25 | М10х25.7796 | Болт |
Загрузка ...
|
|
| 26 | М16х25.7796 | Болт |
Загрузка ...
|
|
| 27 | М14х1,5.5915 | Гайка |
Загрузка ...
|
|
| 28 | 10.65Г | Шайба |
Загрузка ...
|
|
| 29 | 14.65Г | Шайба |
Загрузка ...
|
|
| 30 | 16.65Г | Шайба |
Загрузка ...
|
|
| 31 | 8.01 | Шайба |
Загрузка ...
|
|
| 32 | 16.02 | Шайба |
Загрузка ...
|
|
| 33 | 11.2-60х85-1 | Манжета |
Загрузка ...
|
|
| 34 | 210 | Шарикоподшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
