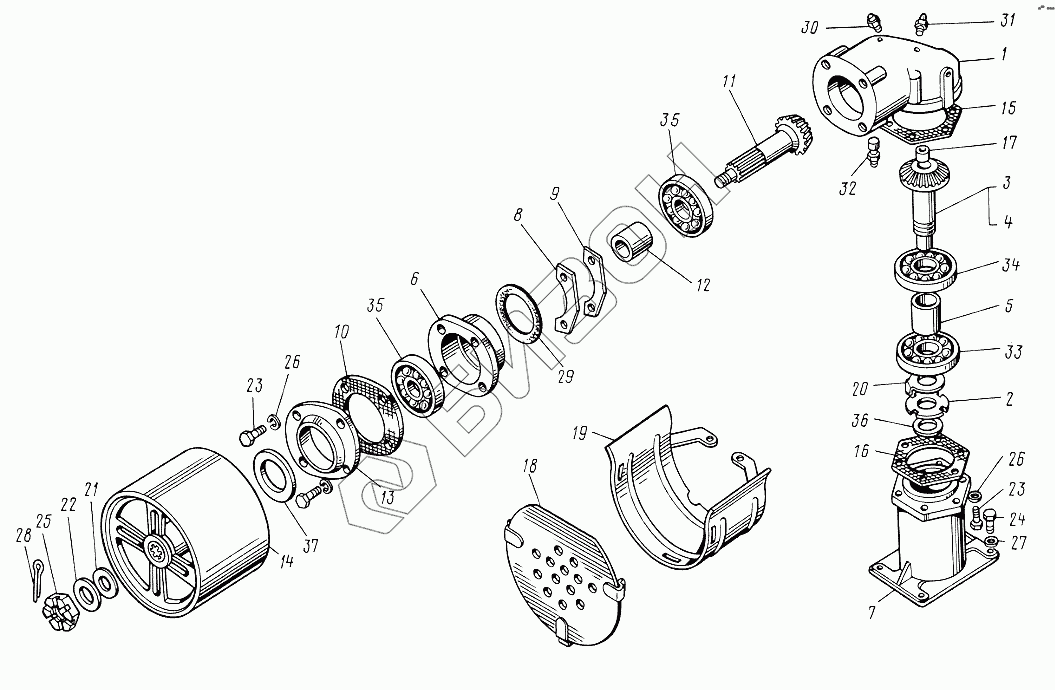

Графический каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ). Шкив приводной
1
2
3
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
22
23
23
24
25
26
26
27
28
29
30
31
32
33
34
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| В40-4211050 | В40-4211050 | Рукав шкива |
Загрузка ...
|
|
| 40-4211050-01 | 40-4211050-01 | Рукав шкива |
Загрузка ...
|
|
| 40-4211050 | 40-4211050 | Рукав шкива |
Загрузка ...
|
|
| 40-4211035-01 | 40-4211035-01 | Корпус шкива |
Загрузка ...
|
|
| 40-4211035 | 40-4211035 | Корпус шкива |
Загрузка ...
|
|
| С50-4211090 | С50-4211090 | Кожух |
Загрузка ...
|
|
| В40-4211040-01 | В40-4211040-01 | Вал ведущий |
Загрузка ...
|
|
| В40-4211040 | В40-4211040 | Вал ведущий |
Загрузка ...
|
|
| 40-4211040-01 | 40-4211040-01 | Вал ведущий |
Загрузка ...
|
|
| 40-4211040 | 40-4211040 | Вал ведущий |
Загрузка ...
|
|
| 40-4211065-01 | 40-4211065-01 | Вал ведомый |
Загрузка ...
|
|
| 40-4211065 | 40-4211065 | Вал ведомый |
Загрузка ...
|
|
| 1 | 40-4211037-Б | Корпус шкива |
Загрузка ...
|
|
| 2 | 40-4211043 | Гайка |
Загрузка ...
|
|
| 3 | 40-4211045 | Вал ведущий |
Загрузка ...
|
|
| 3 | 40-4211045-01 | Вал ведущий |
Загрузка ...
|
|
| 4 | В40-4211045 | Вал ведущий |
Загрузка ...
|
|
| 4 | В40-4211045-01 | Вал ведущий |
Загрузка ...
|
|
| 5 | 40-4211047 | Втулка распорная |
Загрузка ...
|
|
| 6 | 36-4211048 | Стакан подшипника |
Загрузка ...
|
|
| 6 | 36-4211048-01 | Стакан подшипника |
Загрузка ...
|
|
| 7 | 40-4211052 | Рукав шкива |
Загрузка ...
|
|
| 8 | 36-4211054-Б | Прикладка регулировочная |
Загрузка ...
|
|
| 9 | 36-4211055 | Прокладка регулировочная |
Загрузка ...
|
|
| 10 | 36-4211057 | Прокладка |
Загрузка ...
|
|
| 11 | 40-4211071 | Вал ведомый |
Загрузка ...
|
|
| 12 | 40-4211072 | Втулка распорная |
Загрузка ...
|
|
| 13 | 36-4211073 | Гнездо |
Загрузка ...
|
|
| 14 | 40-4211075 | Шкив |
Загрузка ...
|
|
| 15 | 40-4211079 | Прокладка корпуса |
Загрузка ...
|
|
| 16 | 40-4211081 | Прокладка регулировочная |
Загрузка ...
|
|
| 17 | 40-4211082 | Заглушка |
Загрузка ...
|
|
| 17 | 40-4211082-01 | Заглушка |
Загрузка ...
|
|
| 18 | С50-4211093 | Крышка |
Загрузка ...
|
|
| 19 | 050-4211100 | Кожух |
Загрузка ...
|
|
| 20 | 36-1701061 | Шайба стопорная |
Загрузка ...
|
|
| 21 | 40-3502083 | Прокладка |
Загрузка ...
|
|
| 22 | 40-3502084 | Шайба |
Загрузка ...
|
|
| 22 | 40-3502084-01 | Шайба |
Загрузка ...
|
|
| 23 | М12х40.7796 | Болт |
Загрузка ...
|
|
| 24 | М16х50.7796 | Болт |
Загрузка ...
|
|
| 25 | М20х1,5.5919 | Гайка |
Загрузка ...
|
|
| 26 | 12.ОТ | Шайба |
Загрузка ...
|
|
| 27 | 16.65Г | Шайба |
Загрузка ...
|
|
| 28 | 4х35 | Шплинт |
Загрузка ...
|
|
| 29 | 120-125-30-1-4 | Кольцо |
Загрузка ...
|
|
| 30 | КГ3/4" | Пробка |
Загрузка ...
|
|
| 31 | КГ3/8".М8 | Пробка |
Загрузка ...
|
|
| 32 | СУ-1/8"-А(1/8") | Сапун |
Загрузка ...
|
|
| 33 | 211-А | Шарикоподшипник |
Загрузка ...
|
|
| 34 | 311 | Шарикоподшипник |
Загрузка ...
|
|
| 35 | 408 | Подшипник |
Загрузка ...
|
|
| 36 | 11.2-50х70-1 | Манжета |
Загрузка ...
|
|
| 37 | 11.2-65х90-1 | Манжета |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
