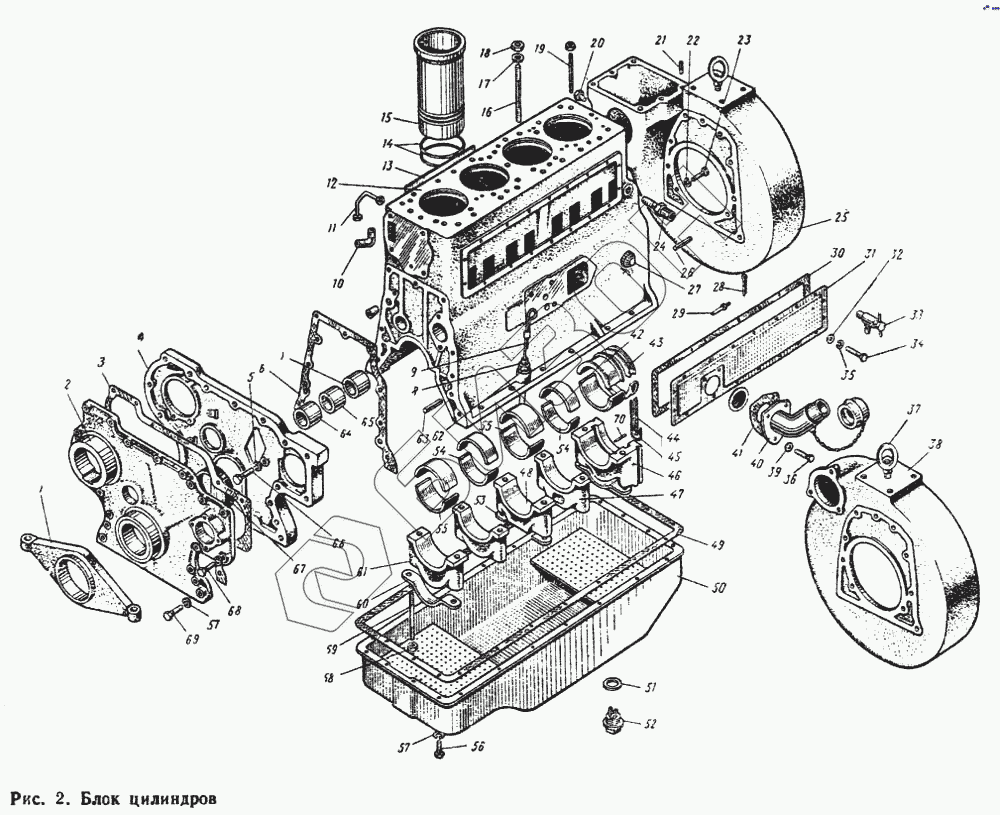

Графический каталог запасных частей к технике: ЮМЗ-6Л. Блок цилиндров
1
2
3
4
5
6
7
8
9
10
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
45
46
47
48
49
50
51
52
53
54
54
55
55
56
57
57
58
59
60
61
62
63
64
65
66
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д65-01-С01-Б СБ | Д65-01-С01-Б СБ | Блок цилиндров в сборе |
Загрузка ...
|
|
| Д65-01-С01 СБ | Д65-01-С01 СБ | Блок цилиндров в сборе |
Загрузка ...
|
|
| 36-1002310-В1 СБ | 36-1002310-В1 СБ | Картер маховика в сборе |
Загрузка ...
|
|
| 36-1002310-Б1 СБ | 36-1002310-Б1 СБ | Картер маховика в сборе |
Загрузка ...
|
|
| Д65-01-С01-А-Т СБ | Д65-01-С01-А-Т СБ | Блок цилиндров с гильзами в сборе |
Загрузка ...
|
|
| Д65-1002009 СБ | Д65-1002009 СБ | Блок цилиндров и картер |
Загрузка ...
|
|
| Д63-01-С01-А-Т СБ | Д63-01-С01-А-Т СБ | Блок цилиндров с гильзами в сборе |
Загрузка ...
|
|
| Д65-01-С94 | Д65-01-С94 | Блок цилиндров в сборе |
Загрузка ...
|
|
| Д65-1002009 СБ | Д65-1002009 СБ | Блок цилиндров и картер |
Загрузка ...
|
|
| 1 | 36-1001015-А зам | Опора двигателя передняя |
Загрузка ...
|
|
| 2 | Д65-01-С02 СБ | Крышка распределительных шестерен передняя в сборе |
Загрузка ...
|
|
| 3 | 36-1002064А | Прокладка передней крышки |
Загрузка ...
|
|
| 4 | 36-1002030-А | Щит распределительных шестерен передний |
Загрузка ...
|
|
| 5 | А37-360 | Шайба стопорная |
Загрузка ...
|
|
| 6 | Д01-036-А | Прокладка среднего щита |
Загрузка ...
|
|
| 7 | Д01-012-А | Втулка распределительного вала задняя |
Загрузка ...
|
|
| 8 | 36-1009060-Б СБ | Трубка масломера в сборе |
Загрузка ...
|
|
| 9 | 36-1009052-В СБ | Стержень масломера в сборе |
Загрузка ...
|
|
| 10 | Д01-071 | Угольник конечный |
Загрузка ...
|
|
| 10 | Д01-071 | Угольник конечный |
Загрузка ...
|
|
| 11 | Д01-С22-А1 СБ | Трубка масляная в сборе |
Загрузка ...
|
|
| 12 | Д65-01-001-А | Блок цилиндров |
Загрузка ...
|
|
| 13 | Д65-1002317-Н1 | Табличка двигателя фирменная |
Загрузка ...
|
|
| 13 | Д65-1002317-М | Табличка двигателя фирменная |
Загрузка ...
|
|
| 14 | 50-1002022 | Кольцо гильзы уплотнительное |
Загрузка ...
|
|
| 15 | 50-1002021 | Гильза цилиндра |
Загрузка ...
|
|
| 16 | 36-1002035 | Шпилька |
Загрузка ...
|
|
| 17 | 48-1002318 | Шайба |
Загрузка ...
|
|
| 18 | Д65-01-037 | Гайка |
Загрузка ...
|
|
| 19 | Д65-01-017 | Шпилька |
Загрузка ...
|
|
| 20 | Пробка КГ 1/4" | Пробка КГ 1/4" |
Загрузка ...
|
|
| 21 | Штифт 10Х22 | Штифт 10Х22 |
Загрузка ...
|
|
| 22 | Шайба 12 | Шайба 12 |
Загрузка ...
|
|
| 23 | Болт М12Х35 | Болт М12Х35 |
Загрузка ...
|
|
| 24 | Д48-01-32 | Переходник |
Загрузка ...
|
|
| 25 | 36-1002312-В2 | Картер маховика |
Загрузка ...
|
|
| 26 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 27 | Д48-01-8 | Заглушка |
Загрузка ...
|
|
| 28 | Шплинт 3Х36 | Шплинт 3Х36 |
Загрузка ...
|
|
| 29 | Д01-086 | Болт фиксирующий |
Загрузка ...
|
|
| 30 | Д01-033-А | Прокладка крышки блока цилиндров |
Загрузка ...
|
|
| 31 | 48-1002250 СБ | Крышка блока цилиндров в сборе |
Загрузка ...
|
|
| 32 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 33 | КР31-1305000 | Кран Кр 1 1/4" |
Загрузка ...
|
|
| 34 | Болт М8Х16 | Болт М8Х16 |
Загрузка ...
|
|
| 35 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 36 | Болт М8Х20 | Болт М8Х20 |
Загрузка ...
|
|
| 37 | Д01-093 | Ушко такелажное |
Загрузка ...
|
|
| 38 | 36-1002312-Г3 | Картер маховика |
Загрузка ...
|
|
| 39 | 36-1002253 | Шайба |
Загрузка ...
|
|
| 40 | 48-1002260-М СБ | Маслозаливная горловина в сборе |
Загрузка ...
|
|
| 41 | 48-1002268 | Прокладка маслозаливной горловины |
Загрузка ...
|
|
| 42 | Д01-С39-А | Вкладыш пятого коренного подшипника |
Загрузка ...
|
|
| 43 | Д65-01-030-А | Вкладыш |
Загрузка ...
|
|
| 44 | Д65-01-031 | Вставка уплотнения |
Загрузка ...
|
|
| 44 | Д65-01-031 | Вставка уплотнения |
Загрузка ...
|
|
| 45 | 36-1005157 | Шнур |
Загрузка ...
|
|
| 45 | 36-1005157 | Шнур |
Загрузка ...
|
|
| 46 | Д01-024-М | Крышка пятого коренного подшипника |
Загрузка ...
|
|
| 47 | Д01-029-М | Крышка второго и четвертого коренных подшипников |
Загрузка ...
|
|
| 48 | Д01-023-М | Крышка третьего коренного подшипника |
Загрузка ...
|
|
| 49 | Д01-097-Б | Прокладка масляного картера |
Загрузка ...
|
|
| 50 | 36-1009010-А СБ | Картер масляный в сборе |
Загрузка ...
|
|
| 51 | 36-1009202 | Кольцо уплотнительное |
Загрузка ...
|
|
| 52 | 36-1009200 СБ | Пробка магнитная в сборе |
Загрузка ...
|
|
| 53 | Д01-125 | Шайба стопорная |
Загрузка ...
|
|
| 54 | Д01-С38-А | Вкладыш второго и четвертого коренных подшипников |
Загрузка ...
|
|
| 55 | Вкладыш первого и третьего коренных подш | Вкладыш первого и третьего коренных подшипников |
Загрузка ...
|
|
| 56 | Болт М10Х22 | Болт М10Х22 |
Загрузка ...
|
|
| 57 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 58 | Д65-01-019 | Гайка |
Загрузка ...
|
|
| 59 | Д01-006-А | Шпилька |
Загрузка ...
|
|
| 60 | Д01-124 | Пластина стопорная |
Загрузка ...
|
|
| 61 | Д01-022-М | Крышка первого коренного подшипника |
Загрузка ...
|
|
| 62 | Д09-038-А | Прокладка |
Загрузка ...
|
|
| 63 | Д01-014 | Штифт установочный |
Загрузка ...
|
|
| 64 | Д01-008-А1 | Втулка распределительного вала передняя |
Загрузка ...
|
|
| 65 | Д01-010-А | Втулка распределительного вала средняя |
Загрузка ...
|
|
| 66 | Болт М10Х25 | Болт М10Х25 |
Загрузка ...
|
|
| 67 | КФ-65-90-14 | Уплотнение резиновое |
Загрузка ...
|
|
| 68 | Болт М10Х40 | Болт М10Х40 |
Загрузка ...
|
|
| 69 | Болт М10Х75 | Болт М10Х75 |
Загрузка ...
|
|
| 70 | Д01-С37-А | Штифт 4С3Х10 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
