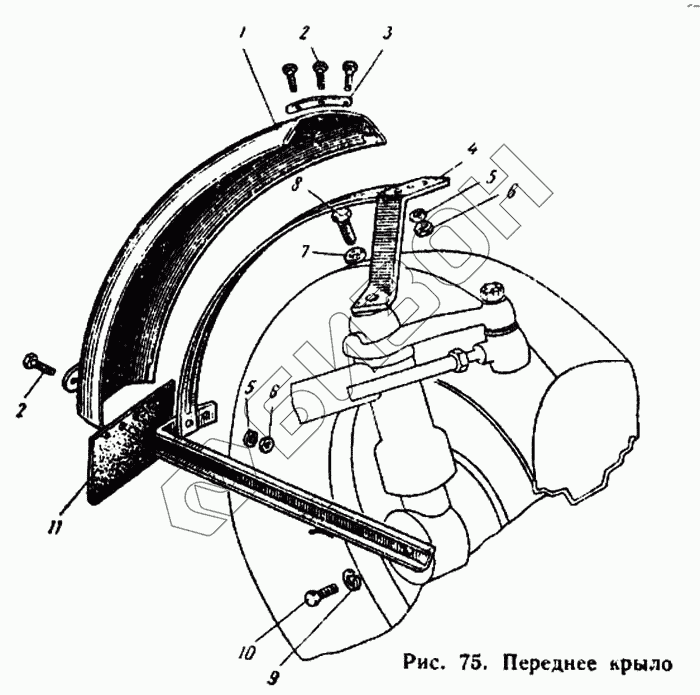

Графический каталог запасных частей к технике: ЮМЗ-6Л. Переднее крыло
1
1
1
2
2
3
3
4
4
5
5
5
6
6
6
7
8
8
9
9
10
10
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 45-8403010 СБ | 45-8403010 СБ | Крыло левое |
Загрузка ...
|
|
| 45-8403030 СБ | 45-8403030 СБ | Крыло левое |
Загрузка ...
|
|
| 45-8403005 СБ | 45-8403005 СБ | Крыло переднее левое |
Загрузка ...
|
|
| 45-8403005 СБ | 45-8403005 СБ | Крыло переднее левое |
Загрузка ...
|
|
| 45-8403006 СБ | 45-8403006 СБ | Крыло переднее правое |
Загрузка ...
|
|
| 45-8403006 СБ | 45-8403006 СБ | Крыло переднее правое |
Загрузка ...
|
|
| 45-8403040 СБ | 45-8403040 СБ | Крыло правое |
Загрузка ...
|
|
| Шайба 16 | Шайба 16 | Шайба 16 |
Загрузка ...
|
|
| 45-8403010 СБ | 45-8403010 СБ | Крыло левое |
Загрузка ...
|
|
| 1 | Болт М10Х25 | Болт М10Х25 |
Загрузка ...
|
|
| 1 | 45-840301 1 | Крыло |
Загрузка ...
|
|
| 1 | 45-8403011 | Крыло |
Загрузка ...
|
|
| 2 | Болт М10Х25 | Болт М10Х25 |
Загрузка ...
|
|
| 3 | 45-8403014 | Накладка |
Загрузка ...
|
|
| 3 | 45-8403014 | Накладка |
Загрузка ...
|
|
| 4 | Каркас крыла левый в сборе | Каркас крыла левый в сборе |
Загрузка ...
|
|
| 4 | 45-8403020 СБ | Каркас крыла правый |
Загрузка ...
|
|
| 5 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 5 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 6 | Гайка М10 | Гайка М10 |
Загрузка ...
|
|
| 6 | Гайка М10 | Гайка М10 |
Загрузка ...
|
|
| 7 | Шайба 16 | Шайба 16 |
Загрузка ...
|
|
| 8 | Болт М16Х40 | Болт М16Х40 |
Загрузка ...
|
|
| 8 | Болт М16Х40 | Болт М16Х40 |
Загрузка ...
|
|
| 9 | Шайба 12 | Шайба 12 |
Загрузка ...
|
|
| 9 | Шайба 12 | Шайба 12 |
Загрузка ...
|
|
| 10 | Болт М12Х30 | Болт М12Х30 |
Загрузка ...
|
|
| 10 | Болт М12Х30 | Болт М12Х30 |
Загрузка ...
|
|
| 11 | 40-8403025-А | Шторка грязевая |
Загрузка ...
|
|
| 11 | 40-8403025-А | Шторка грязевая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
