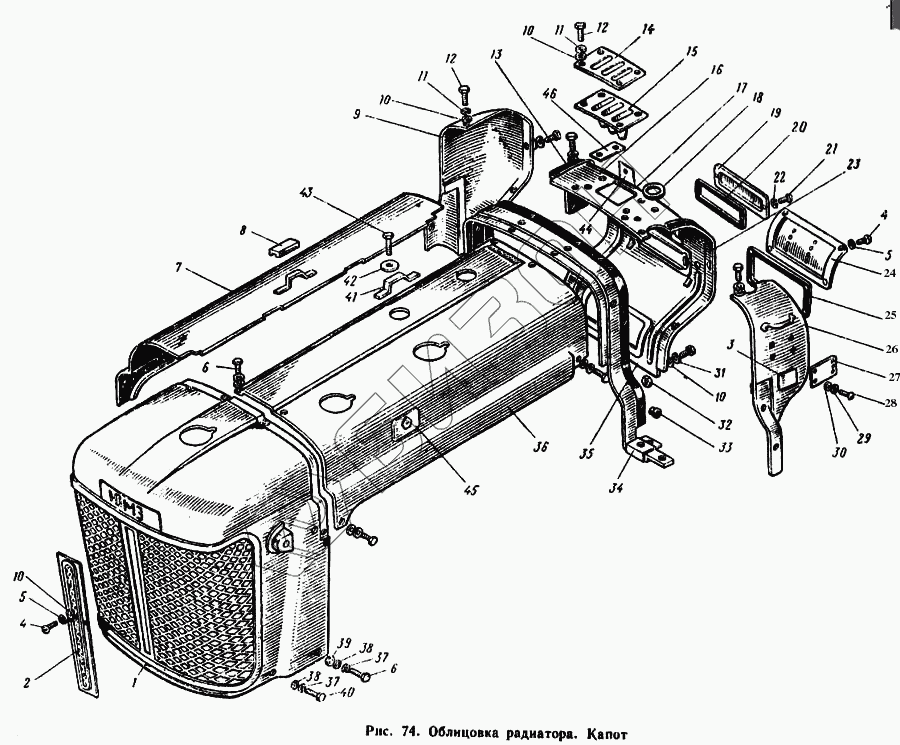

Графический каталог запасных частей к технике: ЮМЗ-6Л. Облицовка радиатора. Капот
1
2
3
4
4
4
5
5
6
6
7
7
8
9
9
10
10
10
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
19
19
20
20
21
22
23
23
24
24
25
25
26
26
27
27
28
29
30
31
32
33
34
34
35
36
36
37
37
38
38
39
40
41
42
43
44
45
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 45-8402170 | 45-8402170 | Крышка в сборе |
Загрузка ...
|
|
| 45-8402170 | 45-8402170 | Крышка в сборе |
Загрузка ...
|
|
| 45-8401010 СБ | 45-8401010 СБ | Облицовка |
Загрузка ...
|
|
| 45-8402170 | 45-8402170 | Крышка в сборе |
Загрузка ...
|
|
| 1 | 45-8401020-А | Облицовка |
Загрузка ...
|
|
| 2 | 45-8401032-Б | Рамка |
Загрузка ...
|
|
| 3 | 45-3903041 | Таблица инструкционная |
Загрузка ...
|
|
| 4 | Винт М6Х12 | Винт М6Х12 |
Загрузка ...
|
|
| 4 | Винт М6Х12 | Винт М6Х12 |
Загрузка ...
|
|
| 5 | Шайба 6 | Шайба 6 |
Загрузка ...
|
|
| 6 | Болт М8Х20 | Болт М8Х20 |
Загрузка ...
|
|
| 7 | 45-8402020 | Боковина капота правая |
Загрузка ...
|
|
| 7 | 45-8402020 | Боковина капота правая |
Загрузка ...
|
|
| 8 | 45-8400007 | Ручка |
Загрузка ...
|
|
| 9 | 45-8402060 | Боковина правая |
Загрузка ...
|
|
| 9 | 45-8402060 | Боковина правая |
Загрузка ...
|
|
| 10 | Шайба 6 | Шайба 6 |
Загрузка ...
|
|
| 10 | Шайба 6 | Шайба 6 |
Загрузка ...
|
|
| 11 | Шайба 6 | Шайба 6 |
Загрузка ...
|
|
| 12 | Болт М6Х14 | Болт М6Х14 |
Загрузка ...
|
|
| 13 | 45-8402081 | Уплотнение |
Загрузка ...
|
|
| 13 | 45-8402081 | Уплотнение |
Загрузка ...
|
|
| 14 | 45-8402092-Б | Прижим |
Загрузка ...
|
|
| 14 | 45-8402092-Б | Прижим |
Загрузка ...
|
|
| 15 | 45-8402086-Б | Уплотнение рычагов |
Загрузка ...
|
|
| 15 | 45-8402086-Б | Уплотнение рычагов |
Загрузка ...
|
|
| 16 | 45-8402080-Г1 | Корпус щитка приборов в сборе |
Загрузка ...
|
|
| 16 | 45А-8402080-Г1 | Корпус щитка приборов в сборе |
Загрузка ...
|
|
| 17 | 45-8402080-В1 | Корпус щитка приборов в сборе |
Загрузка ...
|
|
| 17 | 45А-8402080-В1 | Корпус щитка приборов в сборе |
Загрузка ...
|
|
| 18 | 45-8400004 | Уплотнитель |
Загрузка ...
|
|
| 19 | 45-8402102 | Крышка |
Загрузка ...
|
|
| 19 | 45-8402102 | Крышка |
Загрузка ...
|
|
| 20 | 45-8402101 | Прокладка |
Загрузка ...
|
|
| 20 | 45-8402101 | Прокладка |
Загрузка ...
|
|
| 21 | Винт М4Х8 | Винт М4Х8 |
Загрузка ...
|
|
| 22 | Шайба 4 | Шайба 4 |
Загрузка ...
|
|
| 23 | 45-8402083 | Уплотнение |
Загрузка ...
|
|
| 23 | 45-8402083 | Уплотнение |
Загрузка ...
|
|
| 24 | 45-8402112-В | Панель |
Загрузка ...
|
|
| 24 | 45-8402112-В | Панель |
Загрузка ...
|
|
| 25 | 45-8402114 | Прокладка |
Загрузка ...
|
|
| 25 | 45-8402114 | Прокладка |
Загрузка ...
|
|
| 26 | 45-8402070 | Боковина левая |
Загрузка ...
|
|
| 26 | 45-8402070 | Боковина левая |
Загрузка ...
|
|
| 27 | 45А-3904011 | Таблица трактора ЮМЗ-6Л фирменная |
Загрузка ...
|
|
| 27 | 45-3904011 | Таблица трактора ЮМЗ-6М фирменная |
Загрузка ...
|
|
| 28 | Винт М4Х8 | Винт М4Х8 |
Загрузка ...
|
|
| 29 | Шайба 4 | Шайба 4 |
Загрузка ...
|
|
| 30 | Гайка М4 | Гайка М4 |
Загрузка ...
|
|
| 31 | Шайба 6 | Шайба 6 |
Загрузка ...
|
|
| 32 | Гайка М6 | Гайка М6 |
Загрузка ...
|
|
| 33 | 45-8400103 | Амортизатор |
Загрузка ...
|
|
| 34 | 45-8402140-В | Кронштейн |
Загрузка ...
|
|
| 34 | 45-8402140-В | Кронштейн |
Загрузка ...
|
|
| 35 | 45-8402143 | Уплотнитель |
Загрузка ...
|
|
| 36 | 45-8402030 | Боковина капота левая в сборе |
Загрузка ...
|
|
| 36 | 45-8402030 | Боковина капота левая в сборе |
Загрузка ...
|
|
| 37 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 38 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 39 | Гайка 2М8 | Гайка 2М8 |
Загрузка ...
|
|
| 40 | Болт М8Х16 | Болт М8Х16 |
Загрузка ...
|
|
| 41 | 45-8402180 | Планка |
Загрузка ...
|
|
| 42 | 45-8402171 | Крышка |
Загрузка ...
|
|
| 43 | Винт М6Х22 | Винт М6Х22 |
Загрузка ...
|
|
| 44 | 45-8402208 | Трафарет |
Загрузка ...
|
|
| 45 | 50-3904040 | Государственный знак качества |
Загрузка ...
|
|
| 45 | 50-3904040 | Государственный знак качества |
Загрузка ...
|
|
| 46 | 45-8402209 | Трафарет |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
