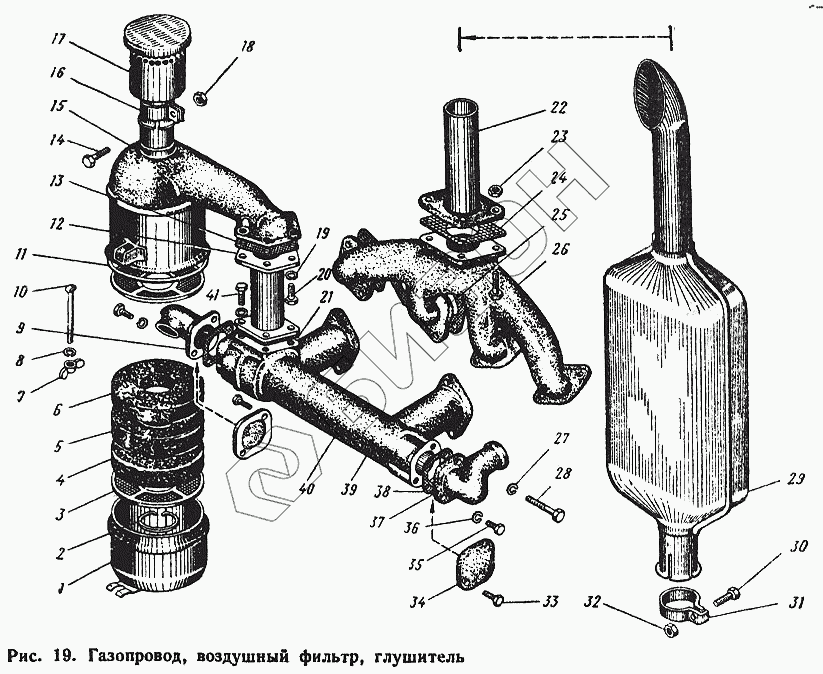

Графический каталог запасных частей к технике: ЮМЗ-6Л. Газопровод, воздушный фильтр, глушитель
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
29
29
30
31
32
33
34
35
36
36
37
38
38
39
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д65-1109012 СБ | Д65-1109012 СБ | Воздухоочиститель в сборе |
Загрузка ...
|
|
| Д65-1109012 СБ | Д65-1109012 СБ | Воздухоочиститель в сборе |
Загрузка ...
|
|
| Д65А-1109010 СБ | Д65А-1109010 СБ | Установка воздухоочистителя, всасывающего и выхлопного коллекторов |
Загрузка ...
|
|
| Д65-1109010 СБ | Д65-1109010 СБ | Установка воздухоочистителя, всасывающего и выхлопного коллекторов |
Загрузка ...
|
|
| 60-1205015-А СБ | 60-1205015-А СБ | Глушитель в сборе |
Загрузка ...
|
|
| Д65-1109012 СБ | Д65-1109012 СБ | Воздухоочиститель в сборе |
Загрузка ...
|
|
| 60-1205015-А СБ | 60-1205015-А СБ | Глушитель в сборе |
Загрузка ...
|
|
| 1 | 48-1109250-Б СБ | Поддон воздухоочистителя в сборе |
Загрузка ...
|
|
| 2 | Д48-1109-6 | Кольцо стопорное |
Загрузка ...
|
|
| 3 | 50-1109090-А СБ | Обойма с сеткой в сборе |
Загрузка ...
|
|
| 4 | 50-1109167-А | Элемент фильтрующий нижний |
Загрузка ...
|
|
| 5 | 50-1109166-А | Элемент фильтрующий средний |
Загрузка ...
|
|
| 6 | Д48-1109-3 зам | Элемент фильтрующий верхний |
Загрузка ...
|
|
| 7 | Гайка М6 | Гайка М6 |
Загрузка ...
|
|
| 8 | Шайба 6 | Шайба 6 |
Загрузка ...
|
|
| 9 | 65-1008155 | Патрубок выхлопной |
Загрузка ...
|
|
| 10 | 36-1109262 | Болт стяжной |
Загрузка ...
|
|
| 11 | 36-2403054 | Кольцо уплотнительное |
Загрузка ...
|
|
| 12 | 36-1109190 СБ | Патрубок воздухоочистителя в сборе |
Загрузка ...
|
|
| 12 | 36-1109190 СБ | Патрубок воздухоочистителя в сборе |
Загрузка ...
|
|
| 13 | 36-1109196 | Прокладка головки воздухоочистителя |
Загрузка ...
|
|
| 13 | 36-1109196 | Прокладка головки воздухоочистителя |
Загрузка ...
|
|
| 14 | Болт М10Х30 | Болт М10Х30 |
Загрузка ...
|
|
| 15 | Д65-1109035 СБ | Корпус воздухоочистителя в сборе |
Загрузка ...
|
|
| 16 | 36-1109208-А | Хомут трубы |
Загрузка ...
|
|
| 17 | 48-1109150 СБ | Фильтр грубой очистки |
Загрузка ...
|
|
| 18 | Гайка 2М10 | Гайка 2М10 |
Загрузка ...
|
|
| 19 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 19 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 20 | Болт М10Х30 | Болт М10Х30 |
Загрузка ...
|
|
| 20 | Болт М10Х30 | Болт М10Х30 |
Загрузка ...
|
|
| 21 | 36-1109197 | Прокладка всасывающего коллектора |
Загрузка ...
|
|
| 21 | 36-1109197 | Прокладка всасывающего коллектора |
Загрузка ...
|
|
| 22 | Д65-05-С13-А1 СБ | Патрубок выхлопной в сборе |
Загрузка ...
|
|
| 22 | Д65-05-С13-А1 СБ | Патрубок выхлопной в сборе |
Загрузка ...
|
|
| 23 | Гайка 2М10 | Гайка 2М10 |
Загрузка ...
|
|
| 23 | Гайка 2М10 | Гайка 2М10 |
Загрузка ...
|
|
| 24 | А05-085 | Прокладка |
Загрузка ...
|
|
| 24 | А05-085 | Прокладка |
Загрузка ...
|
|
| 25 | А05-036 | Прокладка всасывающего и выхлопного коллекторов |
Загрузка ...
|
|
| 25 | А05-036 | Прокладка всасывающего и выхлопного коллекторов |
Загрузка ...
|
|
| 26 | А05-062 | Коллектор выхлопной |
Загрузка ...
|
|
| 26 | А05-062 | Коллектор выхлопной |
Загрузка ...
|
|
| 27 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 27 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 28 | Болт М8Х65 | Болт М8Х65 |
Загрузка ...
|
|
| 29 | 60-1205015-А СБ | Глушитель в сборе |
Загрузка ...
|
|
| 29 | 60-1205015-А СБ | Глушитель в сборе |
Загрузка ...
|
|
| 30 | Болт М10Х35 | Болт М10Х35 |
Загрузка ...
|
|
| 31 | А05-027-1 | Хомут |
Загрузка ...
|
|
| 32 | Гайка 2М10 | Гайка 2М10 |
Загрузка ...
|
|
| 33 | Болт М8Х20 | Болт М8Х20 |
Загрузка ...
|
|
| 34 | 36-1008022 | Фланец |
Загрузка ...
|
|
| 35 | Болт М8Х25 | Болт М8Х25 |
Загрузка ...
|
|
| 36 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 36 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 37 | Д65-1008016-А | Патрубок |
Загрузка ...
|
|
| 38 | 36-1008017-Б | Прокладка патрубка |
Загрузка ...
|
|
| 38 | 36-1008017-Б | Прокладка патрубка |
Загрузка ...
|
|
| 39 | 36-1008013-Б СБ | Коллектор всасывающий в сборе |
Загрузка ...
|
|
| 40 | 36-1008021-Б1 | Коллектор всасывающий |
Загрузка ...
|
|
| 41 | Болт М10Х25 | Болт М10Х25 |
Загрузка ...
|
|
| 41 | Болт М10Х25 | Болт М10Х25 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
