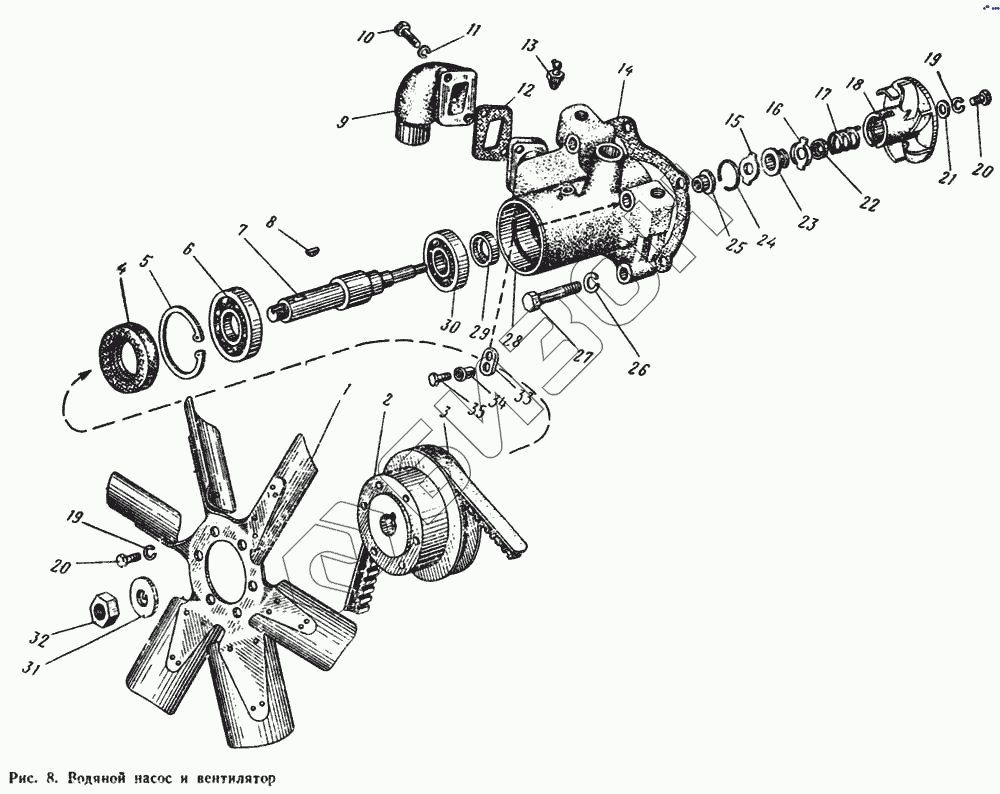

Графический каталог запасных частей к технике: ЮМЗ-6Л. Водяной насос и вентилятор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
26
27
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д65-1307020-А СБ | Д65-1307020-А СБ | Корпус водяного насоса |
Загрузка ...
|
|
| 48-1307020-А СБ | 48-1307020-А СБ | Корпус водяного насоса |
Загрузка ...
|
|
| Д11-С01-В4 | Д11-С01-В4 | Насос водяной в сборе |
Загрузка ...
|
|
| Д11-С12-Б3 СБ | Д11-С12-Б3 СБ | Насос водяной |
Загрузка ...
|
|
| 48-1307030 СБ | 48-1307030 СБ | Крыльчатка водяного насоса |
Загрузка ...
|
|
| 48-1307030 СБ | 48-1307030 СБ | Крыльчатка водяного насоса |
Загрузка ...
|
|
| 1 | Д65-1308050 СБ | Крыльчатка вентилятора |
Загрузка ...
|
|
| 2 | 48-1307016 | Шкив |
Загрузка ...
|
|
| 3 | Ремень II-16Х11Х1400 ГОСТ 5813-64 | Ремень II-16Х11Х1400 ГОСТ 5813-64 |
Загрузка ...
|
|
| 4 | Манжета 2-55Х80-2 | Манжета 2-55Х80-2 |
Загрузка ...
|
|
| 5 | Кольцо В80 ГОСТ 13943-68 | Кольцо В80 ГОСТ 13943-68 |
Загрузка ...
|
|
| 6 | Подшипник 405 ГОСТ 8338-57 | Подшипник 405 ГОСТ 8338-57 |
Загрузка ...
|
|
| 7 | 48-1307017 | Валик |
Загрузка ...
|
|
| 8 | Шпонка 5Х9 | Шпонка 5Х9 |
Загрузка ...
|
|
| 9 | Д11-047-А | Патрубок |
Загрузка ...
|
|
| 10 | Болт М10Х25 | Болт М10Х25 |
Загрузка ...
|
|
| 11 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 12 | Д11-048А | Прокладка |
Загрузка ...
|
|
| 13 | Масленка II-А-45 | Масленка II-А-45 |
Загрузка ...
|
|
| 14 | Д11-065 | Прокладка |
Загрузка ...
|
|
| 15 | 14-1312 | Шайба сальника |
Загрузка ...
|
|
| 16 | СМД1-1314 | Обойма сальника |
Загрузка ...
|
|
| 17 | 14-1313 | Пружина упорная |
Загрузка ...
|
|
| 18 | 48-1307031 | Крыльчатка |
Загрузка ...
|
|
| 19 | Шайба | Шайба |
Загрузка ...
|
|
| 20 | Болт М8Х20 | Болт М8Х20 |
Загрузка ...
|
|
| 21 | 50-1307072 | Шайба упорная |
Загрузка ...
|
|
| 22 | СМД1-1315 | Кольцо |
Загрузка ...
|
|
| 23 | СМД1-1316 | Манжета сальника |
Загрузка ...
|
|
| 24 | СМД1-1317 | Кольцо стопорное |
Загрузка ...
|
|
| 25 | СМД1-1306 | Втулка опорная |
Загрузка ...
|
|
| 26 | Шайба 12 | Шайба 12 |
Загрузка ...
|
|
| 26 | Шайба 12 | Шайба 12 |
Загрузка ...
|
|
| 27 | Болт М12Х65 | Болт М12Х65 |
Загрузка ...
|
|
| 27 | Болт М12Х65 | Болт М12Х65 |
Загрузка ...
|
|
| 28 | 48-1307025 | Корпус |
Загрузка ...
|
|
| 29 | Манжета 2-20Х40-2 | Манжета 2-20Х40-2 |
Загрузка ...
|
|
| 30 | Подшипник 306 ГОСТ 8338-57 | Подшипник 306 ГОСТ 8338-57 |
Загрузка ...
|
|
| 31 | 48-1307018 | Шайба замковая |
Загрузка ...
|
|
| 32 | Гайка М20 | Гайка М20 |
Загрузка ...
|
|
| 33 | Д65-1307022 | Серьга |
Загрузка ...
|
|
| 34 | Д65-1307021 | Втулка |
Загрузка ...
|
|
| 35 | Болт М12Х85 | Болт М12Х85 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
