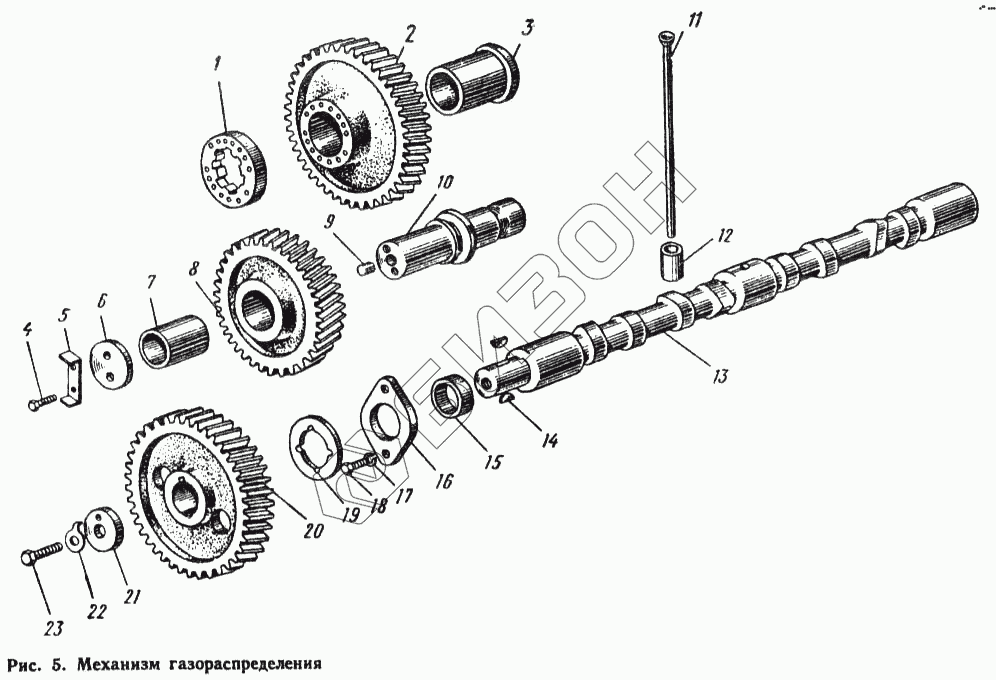

Графический каталог запасных частей к технике: ЮМЗ-6Л. Механизм газораспределения
1
2
3
3
4
5
6
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д65-04-С07 СБ | Д65-04-С07 СБ | Механизм распределения в сборе |
Загрузка ...
|
|
| Д04-С01 СБ | Д04-С01 СБ | Вал распределительный в сборе |
Загрузка ...
|
|
| Д04-С06 СБ | Д04-С06 СБ | Шестерня привода |
Загрузка ...
|
|
| Д04-С06 СБ | Д04-С06 СБ | Шестерня привода |
Загрузка ...
|
|
| Д04-С02 СБ | Д04-С02 СБ | Шестерня паразитная в сборе |
Загрузка ...
|
|
| Д04-С05 СБ | Д04-С05 СБ | Привод топливного насоса в сборе |
Загрузка ...
|
|
| Д04-С05 СБ | Д04-С05 СБ | Привод топливного насоса в сборе |
Загрузка ...
|
|
| 1 | Д04-023-Б | Фланец шестерни |
Загрузка ...
|
|
| 2 | Д04-021 | Шестерня |
Загрузка ...
|
|
| 3 | Д04-022-Р1 | Втулка диаметром 49,5 |
Загрузка ...
|
|
| 3 | Д04-022 | Втулка диаметром 50А |
Загрузка ...
|
|
| 4 | Болт М8Х16 | Болт М8Х16 |
Загрузка ...
|
|
| 5 | Д04-024 | Шайба замковая |
Загрузка ...
|
|
| 6 | Д04-012Д04-016 | Шайба паразитной шестерни |
Загрузка ...
|
|
| 7 | Д04-011-Р1 | Втулка 0 39А |
Загрузка ...
|
|
| 7 | Д04-011 | Втулка 0-40А |
Загрузка ...
|
|
| 8 | Д04-010 | Шестерня паразитная |
Загрузка ...
|
|
| 9 | Д04-025 | Заглушка |
Загрузка ...
|
|
| 10 | Д04-008 | Палец паразитной шестерни |
Загрузка ...
|
|
| 11 | Д65-04-013-В | Штанга толкателя |
Загрузка ...
|
|
| 12 | Толкатель клапана диаметром 34 мм | Толкатель клапана диаметром 34 мм |
Загрузка ...
|
|
| 12 | Д04-016-Р1 | Толкатель клапана диаметром 34,5 мм |
Загрузка ...
|
|
| 13 | Д04-001 | Вал распределительный |
Загрузка ...
|
|
| 14 | Шпонка 6Х9 | Шпонка 6Х9 |
Загрузка ...
|
|
| 15 | Д04-002 | Втулка дистанционная |
Загрузка ...
|
|
| 16 | Д04-003 | Фланец упорный |
Загрузка ...
|
|
| 17 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 18 | Болт М10Х25 | Болт М10Х25 |
Загрузка ...
|
|
| 19 | Д04-004 | Кольцо упорное |
Загрузка ...
|
|
| 20 | Д04-005 | Шестерня распределительного вала |
Загрузка ...
|
|
| 21 | Д04-006 | Шайба упорная |
Загрузка ...
|
|
| 22 | Д04-007 | Шайба замковая |
Загрузка ...
|
|
| 23 | Болт М12Х30 | Болт М12Х30 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
