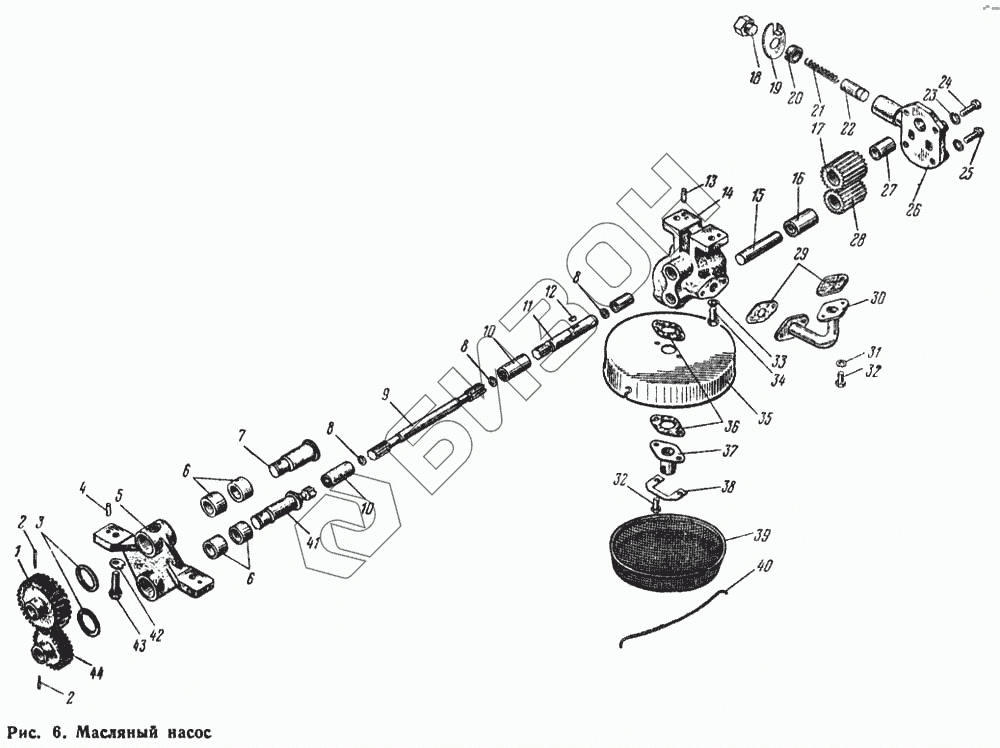

Графический каталог запасных частей к технике: ЮМЗ-6Л. Масляный насос
1
2
2
3
4
5
6
6
7
8
8
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д08-С03-А1 СБ | Д08-С03-А1 СБ | Корпус |
Загрузка ...
|
|
| Д08-С03-А1 СБ | Д08-С03-А1 СБ | Корпус |
Загрузка ...
|
|
| Д08-С11-1 | Д08-С11-1 | Шестерня масляного насоса в сборе |
Загрузка ...
|
|
| Д08-С11-1 СБ | Д08-С11-1 СБ | Шестерня ведомая |
Загрузка ...
|
|
| Д08-С01-А | Д08-С01-А | Установка масляного насоса |
Загрузка ...
|
|
| Д08-С02-А1 СБ | Д08-С02-А1 СБ | Насос масляный в сборе |
Загрузка ...
|
|
| Д08-С02-А1 СБ | Д08-С02-А1 СБ | Насос масляный в сборе |
Загрузка ...
|
|
| Д08-С07-А СБ | Д08-С07-А СБ | Крышка корпуса |
Загрузка ...
|
|
| Д08-С05-А | Д08-С05-А | Кронштейн привода в сборе |
Загрузка ...
|
|
| Д08-С05-А | Д08-С05-А | Кронштейн привода в сборе |
Загрузка ...
|
|
| Д08-С08-А СБ | Д08-С08-А СБ | Кронштейн и шестерни привода в сборе |
Загрузка ...
|
|
| Д08-С08-А СБ | Д08-С08-А СБ | Кронштейн и шестерни привода в сборе |
Загрузка ...
|
|
| Д08-С07-А | Д08-С07-А | Крышка корпуса масляного насоса |
Загрузка ...
|
|
| 1 | Д08-026-Б | Шестерня паразитная |
Загрузка ...
|
|
| 2 | Д08-038 | Штифт с канавками |
Загрузка ...
|
|
| 3 | Д08-025-А | Шайба упорная |
Загрузка ...
|
|
| 4 | Штифт 8С3Х22 | Штифт 8С3Х22 |
Загрузка ...
|
|
| 5 | Д08-021-М1 | Кронштейн |
Загрузка ...
|
|
| 6 | Д08-022 | Втулка |
Загрузка ...
|
|
| 7 | Д08-023 | Валик паразитной шестерни |
Загрузка ...
|
|
| 8 | Д08-005-А | Кольцо пружинное |
Загрузка ...
|
|
| 8 | Д08-005-А | Кольцо пружинное |
Загрузка ...
|
|
| 9 | Д08-028-А | Валик привода насоса |
Загрузка ...
|
|
| 10 | Д08-029-А | Муфта соединительная |
Загрузка ...
|
|
| 11 | Д08-004-1 | Валик масляного насоса |
Загрузка ...
|
|
| 12 | Шпонка 4Х7,5 | Шпонка 4Х7,5 |
Загрузка ...
|
|
| 13 | Штифт 8С2Х22 | Штифт 8С2Х22 |
Загрузка ...
|
|
| 14 | Д08-001М1 | Корпус |
Загрузка ...
|
|
| 15 | Д08-003-А1 | Палец ведомой шестерни |
Загрузка ...
|
|
| 16 | Д08-009-А1 | Втулка |
Загрузка ...
|
|
| 17 | Д08-007-А1 | Шестерня ведущая |
Загрузка ...
|
|
| 18 | 36-1012021 | Пробка |
Загрузка ...
|
|
| 19 | ОПД-121 | Шайба |
Загрузка ...
|
|
| 20 | 50-1404072 | Пробка регулировочная |
Загрузка ...
|
|
| 21 | 50-1404081 | Пружина клапана |
Загрузка ...
|
|
| 22 | Д08-011-А | Клапан редукционный |
Загрузка ...
|
|
| 23 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 23 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 24 | Болт М8Х50 | Болт М8Х50 |
Загрузка ...
|
|
| 25 | Болт М8Х25 | Болт М8Х25 |
Загрузка ...
|
|
| 26 | Д08-010-Н | Крышка |
Загрузка ...
|
|
| 27 | Д08-002-А | Втулка |
Загрузка ...
|
|
| 27 | Д08-002-А | Втулка |
Загрузка ...
|
|
| 28 | Д08-008-А1 | Шестерня ведомая |
Загрузка ...
|
|
| 29 | Д01-120 | Прокладка сливного патрубка |
Загрузка ...
|
|
| 30 | Д08-С06-А СБ | Патрубок сливной в сборе |
Загрузка ...
|
|
| 31 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 32 | Болт М8Х20 | Болт М8Х20 |
Загрузка ...
|
|
| 33 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 34 | Болт М10Х22 | Болт М10Х22 |
Загрузка ...
|
|
| 35 | Д08-018-А | Чашка заборника |
Загрузка ...
|
|
| 36 | Д08-020 | Прокладка |
Загрузка ...
|
|
| 37 | Д48-08-017 СБ | Заборник в сборе |
Загрузка ...
|
|
| 38 | Д08-035 | Пластина стопорная |
Загрузка ...
|
|
| 39 | Д08-С04-А СБ | Сетка заборника в сборе |
Загрузка ...
|
|
| 40 | Д08-037 | Крючок чашки заборника |
Загрузка ...
|
|
| 41 | Д08-024-А | Валик ведущей шестерни |
Загрузка ...
|
|
| 42 | ОПД-120 | Шайба |
Загрузка ...
|
|
| 43 | Болт М12Х35 | Болт М12Х35 |
Загрузка ...
|
|
| 44 | Д08-027-Б | Шестерня |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
