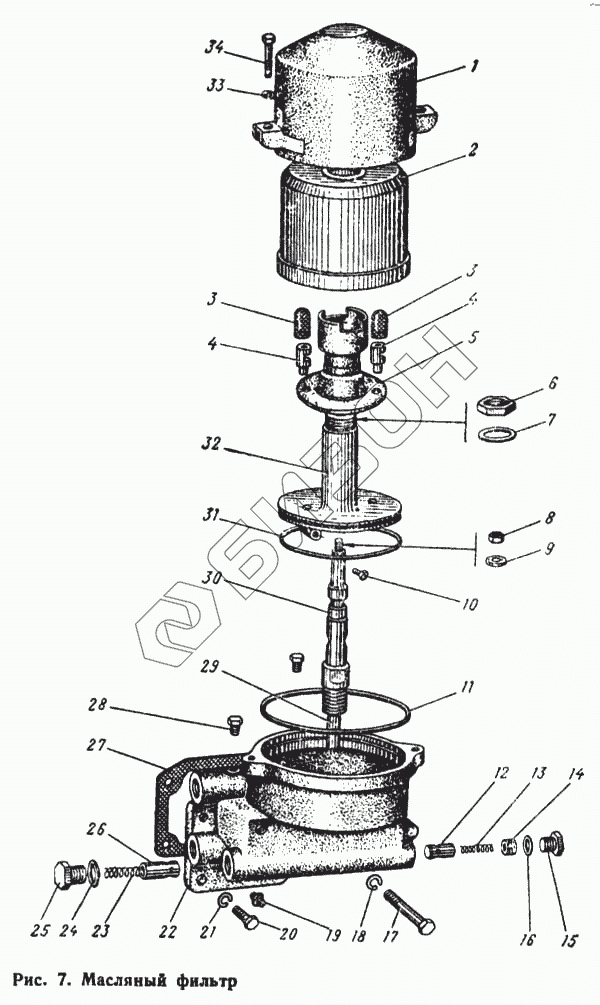

Графический каталог запасных частей к технике: ЮМЗ-6Л. Масляный фильтр
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д48-09-С01-В | Д48-09-С01-В | Полнопоточный центробежный масляный фильтр |
Загрузка ...
|
|
| Д48-09-С03-Б СБ | Д48-09-С03-Б СБ | Ось ротора в сборе |
Загрузка ...
|
|
| Д48-09-С02-В СБ | Д48-09-С02-В СБ | Ротор в сборе |
Загрузка ...
|
|
| 1 | Д48-09-С04-Б СБ | Колпак в сборе |
Загрузка ...
|
|
| 2 | 50-1404023-Б1 | Стакан ротора |
Загрузка ...
|
|
| 3 | Д48-09-18Б | Сетка предохранительная |
Загрузка ...
|
|
| 4 | 50-1404057-Б | Втулка |
Загрузка ...
|
|
| 5 | Д48-09-С05-В | Стакан с отражателем в сборе |
Загрузка ...
|
|
| 6 | 50-1404035-3 | Гайка специальная |
Загрузка ...
|
|
| 7 | Д48-09-25А | Шайба |
Загрузка ...
|
|
| 8 | Гайка М12 | Гайка М12 |
Загрузка ...
|
|
| 9 | 50-1404038 | Шайба упорная |
Загрузка ...
|
|
| 10 | 36-1017218 | Форсунка |
Загрузка ...
|
|
| 11 | 50-1404059-Б | Прокладка колпака |
Загрузка ...
|
|
| 12 | 50-1404071 | Клапан сливной |
Загрузка ...
|
|
| 13 | 50-1404083 | Пружина сливного клапана |
Загрузка ...
|
|
| 14 | 50-1404072 | Пробка регулировочная |
Загрузка ...
|
|
| 15 | 50-1404075 | Пробка сливного клапана |
Загрузка ...
|
|
| 16 | Д02-032 | Прокладка пробки |
Загрузка ...
|
|
| 17 | Болт М10Х120 | Болт М10Х120 |
Загрузка ...
|
|
| 18 | 36-1104788 | Шайба |
Загрузка ...
|
|
| 19 | Д02-021 | Ниппель |
Загрузка ...
|
|
| 20 | Болт М10Х35 | Болт М10Х35 |
Загрузка ...
|
|
| 21 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 22 | Д48-09-11-В | Корпус |
Загрузка ...
|
|
| 23 | 50-1404085 | Пружина клапана |
Загрузка ...
|
|
| 24 | Д02-032 | Прокладка пробки |
Загрузка ...
|
|
| 25 | Д65-09-88 | Пробка редукционного клапана |
Загрузка ...
|
|
| 26 | 50-1404071 | Клапан сливной |
Загрузка ...
|
|
| 27 | Д48-09-15 | Прокладка корпуса |
Загрузка ...
|
|
| 28 | Пробка КГ 1/4" | Пробка КГ 1/4" |
Загрузка ...
|
|
| 29 | Д48-09-21-Б | Трубка оси ротора |
Загрузка ...
|
|
| 30 | Д48-09-20-Б | Ось ротора |
Загрузка ...
|
|
| 31 | 50-1404026 | Кольцо уплотнительное |
Загрузка ...
|
|
| 32 | Д48-09-19-В | Корпус ротора |
Загрузка ...
|
|
| 33 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 34 | Болт М8Х40 | Болт М8Х40 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
