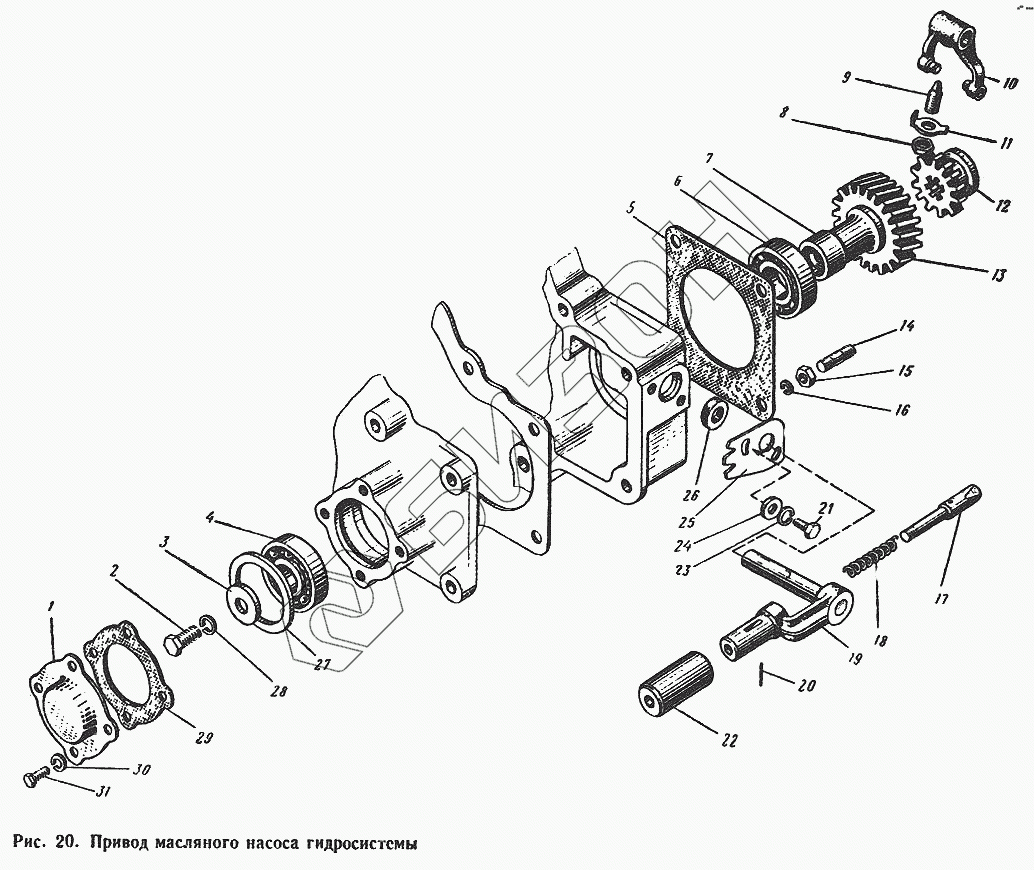

Графический каталог запасных частей к технике: ЮМЗ-6Л. Привод масляного насоса в гидросистеме
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д65-1022040 СБ | Д65-1022040 СБ | Установка масляного насоса гидросистемы |
Загрузка ...
|
|
| 36-1022070-1 СБ | 36-1022070-1 СБ | Рукоятка выключения в сборе |
Загрузка ...
|
|
| Д65-1022040 СБ | Д65-1022040 СБ | Установка масляного насоса гидросистемы |
Загрузка ...
|
|
| 1 | Д65-1022044 | Крышка |
Загрузка ...
|
|
| 2 | Болт М12Х25 | Болт М12Х25 |
Загрузка ...
|
|
| 3 | 36-1022065 | Шайба |
Загрузка ...
|
|
| 4 | Подшипник 50206 ГОСТ 2893-73 | Подшипник 50206 ГОСТ 2893-73 |
Загрузка ...
|
|
| 5 | 36-1022054 | Прокладка насоса |
Загрузка ...
|
|
| 6 | Подшипник 206 ГОСТ 8338-57 | Подшипник 206 ГОСТ 8338-57 |
Загрузка ...
|
|
| 7 | Д65-1022047 | Втулка распорная |
Загрузка ...
|
|
| 8 | Гайка М8 | Гайка М8 |
Загрузка ...
|
|
| 9 | 36-1022075-В | Винт вилки поводковый |
Загрузка ...
|
|
| 10 | 36-1022050 СБ | Вилка в сборе |
Загрузка ...
|
|
| 11 | Д19-118 | Шайба стопорная |
Загрузка ...
|
|
| 12 | 36-1022042 | Муфта соединительная |
Загрузка ...
|
|
| 13 | Д65-1022041-А | Шестерня привода насоса |
Загрузка ...
|
|
| 14 | Шпилька М10Х25 | Шпилька М10Х25 |
Загрузка ...
|
|
| 15 | Гайка 2М10 | Гайка 2М10 |
Загрузка ...
|
|
| 16 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 17 | 36-1022073 | Фиксатор рукоятки |
Загрузка ...
|
|
| 18 | 36-1022074 | Пружина фиксатора |
Загрузка ...
|
|
| 19 | 36-1022070-А | Рукоятка выключения с валиком в сборе |
Загрузка ...
|
|
| 20 | Штифт 3Х20 | Штифт 3Х20 |
Загрузка ...
|
|
| 21 | Болт М6Х16 | Болт М6Х16 |
Загрузка ...
|
|
| 22 | 36-1022072-К | Стакан рукоятки |
Загрузка ...
|
|
| 23 | Шайба 6 | Шайба 6 |
Загрузка ...
|
|
| 24 | Шайба 6 | Шайба 6 |
Загрузка ...
|
|
| 25 | 36-1022053А | Пластина фиксатора |
Загрузка ...
|
|
| 26 | 36-1022049 | Кольцо сальника |
Загрузка ...
|
|
| 27 | КСП-62 | Кольцо стопорное |
Загрузка ...
|
|
| 28 | Шайба 12 | Шайба 12 |
Загрузка ...
|
|
| 29 | Д65-1022045 | Прокладка крышки |
Загрузка ...
|
|
| 30 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 31 | Болт М8Х20 | Болт М8Х20 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
