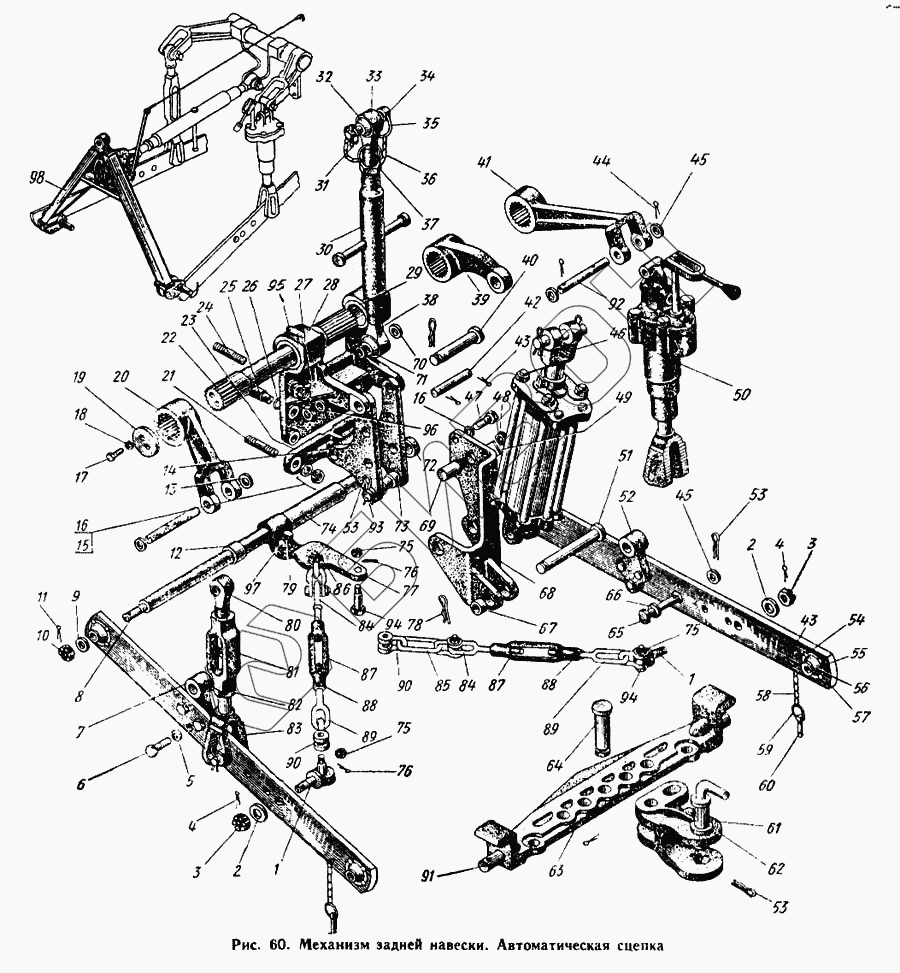

Графический каталог запасных частей к технике: ЮМЗ-6Л. Механизм задней навески. Автоматическая сцепка
1
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
43
43
43
44
45
45
46
47
48
49
50
51
52
53
53
53
53
54
55
56
57
58
59
60
61
62
63
63
64
65
66
67
68
69
70
71
72
73
74
75
75
75
75
75
76
76
76
76
77
78
79
80
81
82
83
84
84
84
85
86
87
87
87
88
88
88
89
89
89
90
90
90
90
91
92
93
94
94
94
94
95
96
97
98
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 50-4605070-А СБ | 50-4605070-А СБ | Винт задний |
Загрузка ...
|
|
| 50-4605065 СБ | 50-4605065 СБ | Винт передний |
Загрузка ...
|
|
| 50-4605070-А СБ | 50-4605070-А СБ | Винт задний |
Загрузка ...
|
|
| 50-4605065 СБ | 50-4605065 СБ | Винт передний |
Загрузка ...
|
|
| 40-4605110 СБ | 40-4605110 СБ | Кронштейн |
Загрузка ...
|
|
| 45-4605011-А1 | 45-4605011-А1 | Кронштейн |
Загрузка ...
|
|
| 45-4605012 СБ | 45-4605012 СБ | Кронштейн с рычагами |
Загрузка ...
|
|
| 45А-4605010 СБ | 45А-4605010 СБ | Механизм задней навески |
Загрузка ...
|
|
| 40-4605070 СБ | 40-4605070 СБ | Поперечина прицепного устройства |
Загрузка ...
|
|
| 45-4605005 | 45-4605005 | Рабочее положение автосцепки |
Загрузка ...
|
|
| 40-4605014-А2 | 40-4605014-А2 | Раскос |
Загрузка ...
|
|
| 40-4605014-А2 СБ | 40-4605014-А2 СБ | Раскос |
Загрузка ...
|
|
| 45-4605300 СБ | 45-4605300 СБ | Раскос правый |
Загрузка ...
|
|
| 45-4605060 СБ | 45-4605060 СБ | Стяжка левая |
Загрузка ...
|
|
| 45-4605065 | 45-4605065 | Стяжка правая |
Загрузка ...
|
|
| 45-4605065 СБ | 45-4605065 СБ | Стяжка правая |
Загрузка ...
|
|
| 45-4605245 СБ | 45-4605245 СБ | Стяжка с кронштейном |
Загрузка ...
|
|
| 40-4605030 СБ | 40-4605030 СБ | Тяга продольная |
Загрузка ...
|
|
| 50-4605090-А | 50-4605090-А | Тяга центральная |
Загрузка ...
|
|
| 50-4605090-А СБ | 50-4605090-А СБ | Тяга центральная |
Загрузка ...
|
|
| 45-4605000 | 45-4605000 | Установка прицепного устройства |
Загрузка ...
|
|
| А62-С04 СБ | А62-С04 СБ | Чека |
Загрузка ...
|
|
| А62-С04 СБ | А62-С04 СБ | Чека |
Загрузка ...
|
|
| А62-С04 СБ | А62-С04 СБ | Чека |
Загрузка ...
|
|
| 1 | 40-4605037-Б1 | Проушина |
Загрузка ...
|
|
| 1 | 40-4605037-Б1 | Проушина |
Загрузка ...
|
|
| 2 | Шайба 24 | Шайба 24 |
Загрузка ...
|
|
| 3 | Гайка М24 | Гайка М24 |
Загрузка ...
|
|
| 4 | Шплинт 5Х45 | Шплинт 5Х45 |
Загрузка ...
|
|
| 5 | Шайба 18 | Шайба 18 |
Загрузка ...
|
|
| 6 | Болт М18Х50 | Болт М18Х50 |
Загрузка ...
|
|
| 7 | 40-4605093 | Кронштейн прицепного устройства левый |
Загрузка ...
|
|
| 8 | 40-4605079 | Ось продольной тяги |
Загрузка ...
|
|
| 9 | А62029 | Шайба |
Загрузка ...
|
|
| 10 | Гайка М20 | Гайка М20 |
Загрузка ...
|
|
| 11 | Шплинт 4Х36 | Шплинт 4Х36 |
Загрузка ...
|
|
| 12 | 40-4605078 | Втулка |
Загрузка ...
|
|
| 13 | Шайба 18 | Шайба 18 |
Загрузка ...
|
|
| 14 | 40-4605104 | Серьга центральной тяги |
Загрузка ...
|
|
| 15 | Гайка М16Х1,5 | Гайка М16Х1,5 |
Загрузка ...
|
|
| 16 | Шайба 16 | Шайба 16 |
Загрузка ...
|
|
| 17 | Болт М12Х30 | Болт М12Х30 |
Загрузка ...
|
|
| 18 | Шайба 12 | Шайба 12 |
Загрузка ...
|
|
| 19 | 404605023-А2 | Шайба |
Загрузка ...
|
|
| 20 | 40-4605021-А2 | Рычаг наружный левый |
Загрузка ...
|
|
| 21 | Шпилька БМ 16Х48 | Шпилька БМ 16Х48 |
Загрузка ...
|
|
| 22 | 40-4605018-А1 | Вал поворотный |
Загрузка ...
|
|
| 23 | 40-4605106 | Кронштейн серьги |
Загрузка ...
|
|
| 24 | Шпилька БМ20Х50 | Шпилька БМ20Х50 |
Загрузка ...
|
|
| 25 | 40-4605219-Б | Штифт установочный |
Загрузка ...
|
|
| 26 | 40-4605174 | Кольцо стопорное |
Загрузка ...
|
|
| 27 | Гайка М20Х1,5 | Гайка М20Х1,5 |
Загрузка ...
|
|
| 28 | 45-4605016 | Кронштейн |
Загрузка ...
|
|
| 29 | 40-4605017 | Втулка |
Загрузка ...
|
|
| 30 | 40-4605240С | Труба |
Загрузка ...
|
|
| 31 | А62-С04 СБ | Чека |
Загрузка ...
|
|
| 32 | А62016 | Шарнир |
Загрузка ...
|
|
| 32 | А62016 | Шарнир |
Загрузка ...
|
|
| 33 | 50-4605056 | Винт задний |
Загрузка ...
|
|
| 34 | А62023-А | Палец |
Загрузка ...
|
|
| 35 | 12-23-447 | Кольцо |
Загрузка ...
|
|
| 36 | А62018-А | Цепочка |
Загрузка ...
|
|
| 37 | А62010 | Контргайка |
Загрузка ...
|
|
| 38 | 50-4605054 | Винт передний |
Загрузка ...
|
|
| 39 | 40-4605019-А1 | Рычаг |
Загрузка ...
|
|
| 40 | 45-4605056 | Палец |
Загрузка ...
|
|
| 41 | 40-4605022-А | Рычаг наружный правый |
Загрузка ...
|
|
| 42 | 40-4605103 | Палец серьги |
Загрузка ...
|
|
| 43 | Шплинт 6,3Х36 | Шплинт 6,3Х36 |
Загрузка ...
|
|
| 43 | Шплинт 6,3Х36 | Шплинт 6,3Х36 |
Загрузка ...
|
|
| 43 | Шплинт 6,3Х36 | Шплинт 6,3Х36 |
Загрузка ...
|
|
| 44 | Шплинт 6,3Х36 | Шплинт 6,3Х36 |
Загрузка ...
|
|
| 45 | Шайба 18 | Шайба 18 |
Загрузка ...
|
|
| 46 | Ц100-1313001 | Цилиндр в сборе |
Загрузка ...
|
|
| 47 | Болт М16Х40 | Болт М16Х40 |
Загрузка ...
|
|
| 48 | Гайка М16 | Гайка М16 |
Загрузка ...
|
|
| 49 | 40-4605077 | Пластина кронштейна |
Загрузка ...
|
|
| 50 | 45-4605300 СБ | Раскос правый |
Загрузка ...
|
|
| 51 | 45-4605082-Б | Палец цилиндра |
Загрузка ...
|
|
| 52 | 40-4605092 | Кронштейн прицепного устройства правый |
Загрузка ...
|
|
| 53 | 15.62.059 | Шплинт |
Загрузка ...
|
|
| 53 | 15.62.059 | Шплинт |
Загрузка ...
|
|
| 54 | Заклепка 10Х30 | Заклепка 10Х30 |
Загрузка ...
|
|
| 55 | А62003 | Втулка шарнира |
Загрузка ...
|
|
| 56 | А62002 | Шарнир продольной тяги |
Загрузка ...
|
|
| 57 | 40-4605026 | Тяга продольная |
Загрузка ...
|
|
| 58 | А62018-А | Цепочка |
Загрузка ...
|
|
| 59 | А62007 | Кольцо чеки |
Загрузка ...
|
|
| 60 | А62006-Б | Чека |
Загрузка ...
|
|
| 61 | 36-2701036-А2 | Вилка |
Загрузка ...
|
|
| 62 | 50-4605079-Б | Шкворень прицепа |
Загрузка ...
|
|
| 63 | 40-4605057-А2 | Поперечина прицепного устройства |
Загрузка ...
|
|
| 63 | 40-4605070 СБ | Поперечина прицепного устройства |
Загрузка ...
|
|
| 64 | 50-4605072-Б | Палец |
Загрузка ...
|
|
| 65 | 45-4605201 | Палец вилки раскоса |
Загрузка ...
|
|
| 66 | Шайба 18 | Шайба 18 |
Загрузка ...
|
|
| 67 | 40-4605107 | Втулка |
Загрузка ...
|
|
| 68 | 45-4605024 | Кронштейн цилиндра |
Загрузка ...
|
|
| 69 | 40-4605076 | Палец кронштейна цилиндра |
Загрузка ...
|
|
| 70 | 40-4605108 | Шайба шарнира центральной тяги |
Загрузка ...
|
|
| 71 | 40-4605108 | Шайба шарнира центральной тяги |
Загрузка ...
|
|
| 72 | А62028 | Шайба упорная |
Загрузка ...
|
|
| 73 | 40-4605047 | Втулка шарнира центральной тяги |
Загрузка ...
|
|
| 74 | 40-4605048 | Труба |
Загрузка ...
|
|
| 75 | Гайка М12 | Гайка М12 |
Загрузка ...
|
|
| 75 | Гайка М12 | Гайка М12 |
Загрузка ...
|
|
| 75 | Гайка М12 | Гайка М12 |
Загрузка ...
|
|
| 76 | Шплинт 3,2Х25 | Шплинт 3,2Х25 |
Загрузка ...
|
|
| 76 | Шплинт 3,2Х25 | Шплинт 3,2Х25 |
Загрузка ...
|
|
| 76 | Шплинт 3,2Х25 | Шплинт 3,2Х25 |
Загрузка ...
|
|
| 77 | 40-4605054-В | Кронштейн стяжек |
Загрузка ...
|
|
| 78 | 15.62.059 | Шплинт |
Загрузка ...
|
|
| 79 | 40-4605051 | Болт |
Загрузка ...
|
|
| 80 | 50-4605075-Б | Винт раскоса верхний |
Загрузка ...
|
|
| 81 | 50-4605089 | Стяжка раскоса |
Загрузка ...
|
|
| 82 | А62010-А | Контргайка |
Загрузка ...
|
|
| 83 | 40-4605090-Б | Вилка раскоса |
Загрузка ...
|
|
| 84 | 45-4605059 | Винт стяжки задний |
Загрузка ...
|
|
| 84 | 45-4605059 | Винт стяжки задний |
Загрузка ...
|
|
| 85 | 40-4605098 | Кольцо |
Загрузка ...
|
|
| 86 | Гайка М12 | Гайка М12 |
Загрузка ...
|
|
| 87 | 45-4605057 | Стяжка |
Загрузка ...
|
|
| 87 | 45-4605057 | Стяжка |
Загрузка ...
|
|
| 88 | Гайка М20 | Гайка М20 |
Загрузка ...
|
|
| 88 | Гайка М20 | Гайка М20 |
Загрузка ...
|
|
| 89 | 45-4605058 | Винт стяжки передний |
Загрузка ...
|
|
| 89 | 45-4605058 | Винт стяжки передний |
Загрузка ...
|
|
| 90 | А62030-Б | Серьга цепи |
Загрузка ...
|
|
| 90 | А62030-Б | Серьга цепи |
Загрузка ...
|
|
| 90 | А62030-Б | Серьга цепи |
Загрузка ...
|
|
| 91 | 40-4605066 | Палец |
Загрузка ...
|
|
| 92 | 40-4605061 | Палец наружного рычага |
Загрузка ...
|
|
| 93 | 40-4605109 | Палец |
Загрузка ...
|
|
| 94 | 50-4605086 | Болт серьги |
Загрузка ...
|
|
| 94 | 50-4605086 | Болт серьги |
Загрузка ...
|
|
| 94 | 50-4605086 | Болт серьги |
Загрузка ...
|
|
| 95 | Масленка I-А1 | Масленка I-А1 |
Загрузка ...
|
|
| 96 | Шайба 20 | Шайба 20 |
Загрузка ...
|
|
| 97 | Гайка М16 | Гайка М16 |
Загрузка ...
|
|
| 98 | Н.110.000 | Сцепка автоматическая СА-1 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
