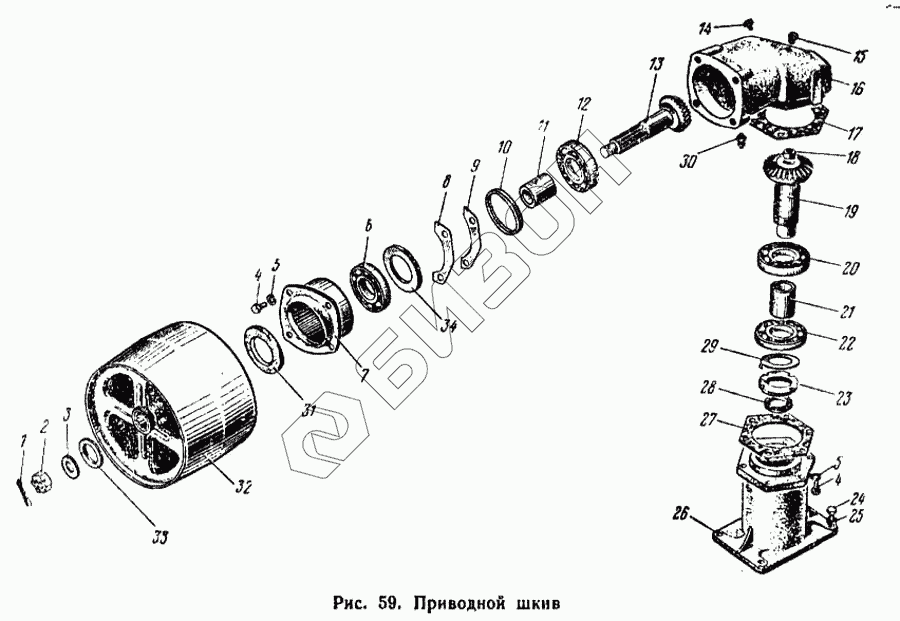

Графический каталог запасных частей к технике: ЮМЗ-6Л. Приводной шкив
1
2
3
4
4
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 40-4211040 СБ | 40-4211040 СБ | Вал ведущий |
Загрузка ...
|
|
| 40-4211065-Б СБ | 40-4211065-Б СБ | Вал ведомый в сборе |
Загрузка ...
|
|
| 40-4211010 СБ | 40-4211010 СБ | Шкив приводной |
Загрузка ...
|
|
| 40-4211050 СБ | 40-4211050 СБ | Рукав шкива в сборе |
Загрузка ...
|
|
| 40-4211040 СБ | 40-4211040 СБ | Вал ведущий |
Загрузка ...
|
|
| 40-4211035-А СБ | 40-4211035-А СБ | Корпус шкива |
Загрузка ...
|
|
| 1 | Шплинт 4Х35 | Шплинт 4Х35 |
Загрузка ...
|
|
| 2 | Гайка М20 | Гайка М20 |
Загрузка ...
|
|
| 3 | 40-3502084 | Шайба |
Загрузка ...
|
|
| 4 | Болт М12Х35 | Болт М12Х35 |
Загрузка ...
|
|
| 4 | Болт М12Х40 | Болт М12Х40 |
Загрузка ...
|
|
| 5 | Шайба 12 | Шайба 12 |
Загрузка ...
|
|
| 5 | Шайба 12 | Шайба 12 |
Загрузка ...
|
|
| 6 | Подшипник 408 ГОСТ 3478-68 | Подшипник 408 ГОСТ 3478-68 |
Загрузка ...
|
|
| 7 | 36-4211048-Б | Стакан подшипника |
Загрузка ...
|
|
| 8 | 36-4211055 | Прокладка регулировочная |
Загрузка ...
|
|
| 9 | 36-4211054-Б | Прикладка регулировочная |
Загрузка ...
|
|
| 10 | 36-4211053 | Кольцо уплотнительное |
Загрузка ...
|
|
| 11 | 40-4211072 | Втулка распорная |
Загрузка ...
|
|
| 12 | Подшипник 408 ГОСТ 3478-68 | Подшипник 408 ГОСТ 3478-68 |
Загрузка ...
|
|
| 13 | 40-4211071 | Вал ведомый |
Загрузка ...
|
|
| 14 | Пробка КГ 3/4" | Пробка КГ 3/4" |
Загрузка ...
|
|
| 15 | Пробка КГ 3/8" | Пробка КГ 3/8" |
Загрузка ...
|
|
| 16 | 40-4211037-Б | Корпус шкива |
Загрузка ...
|
|
| 17 | 40-4211079 | Прокладка корпуса |
Загрузка ...
|
|
| 18 | 40-4211082 | Заглушка |
Загрузка ...
|
|
| 19 | 40-4211045 | Вал ведущий |
Загрузка ...
|
|
| 20 | Подшипник 311 ГОСТ 8338-57 | Подшипник 311 ГОСТ 8338-57 |
Загрузка ...
|
|
| 21 | 40-4211047 | Втулка распорная |
Загрузка ...
|
|
| 22 | Подшипник 211 ГОСТ 8338-57 | Подшипник 211 ГОСТ 8338-57 |
Загрузка ...
|
|
| 23 | Гайка 3М55Х2 | Гайка 3М55Х2 |
Загрузка ...
|
|
| 24 | Болт М16Х50 | Болт М16Х50 |
Загрузка ...
|
|
| 25 | Шайба 16 | Шайба 16 |
Загрузка ...
|
|
| 26 | 40-4211052 | Рукав шкива |
Загрузка ...
|
|
| 27 | 40-4211081 | Прокладка регулировочная |
Загрузка ...
|
|
| 28 | Манжета 25-70Х10-1 | Манжета 25-70Х10-1 |
Загрузка ...
|
|
| 29 | 36-1701061 | Шайба стопорная |
Загрузка ...
|
|
| 30 | Сапун 1/8"-А | Сапун 1/8"-А |
Загрузка ...
|
|
| 31 | Манжета 2-65Х90-1 | Манжета 2-65Х90-1 |
Загрузка ...
|
|
| 32 | 40-4211075 | Шкив |
Загрузка ...
|
|
| 33 | 40-3502083 | Прокладка |
Загрузка ...
|
|
| 34 | Кольцо 2В 110 ГОСТ 13941-68 | Кольцо 2В 110 ГОСТ 13941-68 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
