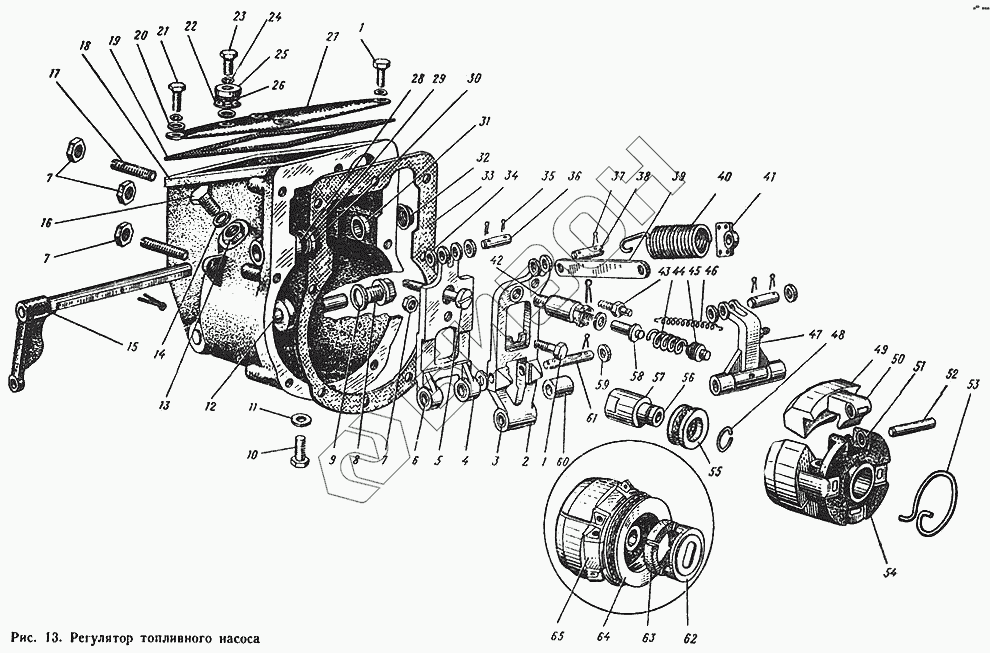

Графический каталог запасных частей к технике: ЮМЗ-6Л. Регулятор топливного насоса
1
1
1
2
3
4
5
6
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УТН-5-1110320-Б | УТН-5-1110320-Б | Втулка в сборе |
Загрузка ...
|
|
| УТН-3-1110320-Б | УТН-3-1110320-Б | Втулка в сборе |
Загрузка ...
|
|
| УТН-5-1110240-Ж2 | УТН-5-1110240-Ж2 | Ступица грузов в сборе |
Загрузка ...
|
|
| УТН-15-1110210 | УТН-15-1110210 | Рычаги регулятора в сборе |
Загрузка ...
|
|
| УТН-5-1110200-В | УТН-5-1110200-В | Рычаг промежуточный со втулкой |
Загрузка ...
|
|
| УТН-15-1Н0190-Б2 | УТН-15-1Н0190-Б2 | Рычаг промежуточный в сборе |
Загрузка ...
|
|
| УТН-15-1110190-Б2 | УТН-15-1110190-Б2 | Рычаг промежуточный в сборе |
Загрузка ...
|
|
| УТН-5-1110290-А | УТН-5-1110290-А | Рычаг основной со втулками |
Загрузка ...
|
|
| УТН-5-1110290-А | УТН-5-1110290-А | Рычаг основной со втулками |
Загрузка ...
|
|
| УТН-5ПА-1110010-Б | УТН-5ПА-1110010-Б | Регулятор без повышающей передачи с внешним натяжением пружины в сборе |
Загрузка ...
|
|
| УТН-3-1110170-Г | УТН-3-1110170-Г | Пружина регулятора в сборе |
Загрузка ...
|
|
| УТН-3-1110170-Г | УТН-3-1110170-Г | Пружина регулятора в сборе |
Загрузка ...
|
|
| УТН-3-1110140 | УТН-3-1110140 | Муфта регулятора со втулкой |
Загрузка ...
|
|
| УТН-3-1110140 | УТН-3-1110140 | Муфта регулятора со втулкой |
Загрузка ...
|
|
| УТН-15-1110230 | УТН-15-1110230 | Корректор |
Загрузка ...
|
|
| УТН-5П-1110020 | УТН-5П-1110020 | Корпус регулятора в сборе |
Загрузка ...
|
|
| УТН-5-1110160-Д | УТН-5-1110160-Д | Груз регулятора в сборе |
Загрузка ...
|
|
| УТН-5ПА-1110010-Б | УТН-5ПА-1110010-Б | Регулятор без повышающей передачи с внешним натяжением пружины в сборе |
Загрузка ...
|
|
| 1 | Болт М6Х20 | Болт М6Х20 |
Загрузка ...
|
|
| 1 | Болт М6Х20 | Болт М6Х20 |
Загрузка ...
|
|
| 2 | УТН-5-1110195-К | Рычаг промежуточный |
Загрузка ...
|
|
| 3 | УТН-5-1110166 | Втулка рычага |
Загрузка ...
|
|
| 4 | УТН-5-1110274-А | Рычаг основной |
Загрузка ...
|
|
| 5 | УТН-3-1110026 | Упор жесткий |
Загрузка ...
|
|
| 6 | ОНМ-170 | Втулка рычага короткая |
Загрузка ...
|
|
| 7 | Гайка М6 | Гайка М6 |
Загрузка ...
|
|
| 7 | Гайка М6 | Гайка М6 |
Загрузка ...
|
|
| 7 | Гайка М6 | Гайка М6 |
Загрузка ...
|
|
| 7 | Гайка М6 | Гайка М6 |
Загрузка ...
|
|
| 8 | УТН-5-1110409 | Заглушка оси рычагов |
Загрузка ...
|
|
| 9 | Д40-1110386-А | Прокладка заглушки |
Загрузка ...
|
|
| 10 | ОНМ-019-2 | Болт |
Загрузка ...
|
|
| 11 | ОНМ-086-1 | Прокладка |
Загрузка ...
|
|
| 12 | Д40-1110365-Б | Ось рычагов |
Загрузка ...
|
|
| 13 | УТН-3-1111028-В2 | Футорка |
Загрузка ...
|
|
| 14 | 16-006 | Прокладка |
Загрузка ...
|
|
| 15 | УТН-5-1110308-Б2 | Рычаг управления |
Загрузка ...
|
|
| 16 | УТН-5-1110402 | Пробка |
Загрузка ...
|
|
| 17 | УТН-5-1110401-Б3 | Винт регулировочный |
Загрузка ...
|
|
| 17 | УТН-5-1110401-Г | Винт регулировочный |
Загрузка ...
|
|
| 18 | УТН-5П-1110025 | Корпус регулятора |
Загрузка ...
|
|
| 18 | УТН-5П-1110025-Г | Корпус регулятора |
Загрузка ...
|
|
| 19 | УТН-5-1110302-А1 | Прокладка |
Загрузка ...
|
|
| 20 | Шайба 6 | Шайба 6 |
Загрузка ...
|
|
| 21 | Болт 3М6Х20 | Болт 3М6Х20 |
Загрузка ...
|
|
| 22 | УТН-5-1110276 | Тарелка сапуна |
Загрузка ...
|
|
| 23 | УТН-5-1110275-Б | Болт сапуна |
Загрузка ...
|
|
| 24 | УТН-5-1110279 | Шайба |
Загрузка ...
|
|
| 25 | УТН-5-1110277 | Колпак сапуна |
Загрузка ...
|
|
| 26 | УТН-5-1110278 | Фильтр |
Загрузка ...
|
|
| 27 | УТН-5-1110301-Д | Крышка регулятора |
Загрузка ...
|
|
| 28 | УТН-5-1110321 | Втулка |
Загрузка ...
|
|
| 29 | УТН-5-1110322 | Кольцо |
Загрузка ...
|
|
| 30 | УТН-5-1110323 | Тарелка |
Загрузка ...
|
|
| 31 | УТН-5-1110021-Б | Втулка рычага управления |
Загрузка ...
|
|
| 32 | 17-071 | Заглушка |
Загрузка ...
|
|
| 33 | УТН-5-1110303 | Прокладка корпуса |
Загрузка ...
|
|
| 34 | 17-021 | Прокладка регулировочная |
Загрузка ...
|
|
| 35 | Шплинт 2Х10 | Шплинт 2Х10 |
Загрузка ...
|
|
| 36 | УТН-5-1110403 | Палец рычага |
Загрузка ...
|
|
| 37 | Шплинт 2Х16 | Шплинт 2Х16 |
Загрузка ...
|
|
| 37 | Шплинт 2Х16 | Шплинт 2Х16 |
Загрузка ...
|
|
| 37 | Шплинт 2Х16 | Шплинт 2Х16 |
Загрузка ...
|
|
| 38 | ОНМ-087 | Палец рычага |
Загрузка ...
|
|
| 39 | УТН-5-1110304 | Тяга рейки |
Загрузка ...
|
|
| 40 | УТН-3-1110187 | Пружина регулятора |
Загрузка ...
|
|
| 41 | УТН-3-1110171 | Серьга пружины |
Загрузка ...
|
|
| 42 | УТН-5-1110231 | Корпус корректора |
Загрузка ...
|
|
| 43 | УТН-5-1110196-А | Шпилька |
Загрузка ...
|
|
| 44 | УТН-15-1110234 | Пружина корректора |
Загрузка ...
|
|
| 45 | УТН-5-1110235-А | Винт регулировочный |
Загрузка ...
|
|
| 46 | УТН-5-1110193 | Пружина обогатителя |
Загрузка ...
|
|
| 47 | УТН-5-1110155-Б1 | Рычаг пружины |
Загрузка ...
|
|
| 48 | УТН-3-1110311-Б | Кольцо замковое |
Загрузка ...
|
|
| 49 | УТН-5-1110165-Д | Груз регулятора |
Загрузка ...
|
|
| 50 | УТН-5-1110166 | Втулка рычага |
Загрузка ...
|
|
| 51 | УТН-5-1110242-Б | Шайба |
Загрузка ...
|
|
| 51 | УТН-5-1110242-Б | Шайба |
Загрузка ...
|
|
| 52 | УТН-5-1110241 | Ось груза |
Загрузка ...
|
|
| 53 | УТН-3-1110133 | Пружина |
Загрузка ...
|
|
| 54 | УТН-5-1110132-М | Ступица грузов |
Загрузка ...
|
|
| 55 | Подшипник 8202 ГОСТ 6874-54 | Подшипник 8202 ГОСТ 6874-54 |
Загрузка ...
|
|
| 56 | УТН-3-1110145 | Втулка муфты |
Загрузка ...
|
|
| 57 | УТН-3-1110140-Б | Муфта регулятора |
Загрузка ...
|
|
| 58 | УТН-5-1110233-Б | Шток корректора |
Загрузка ...
|
|
| 59 | УТН-5-1110232 | Прокладка |
Загрузка ...
|
|
| 60 | УТН-5-1110153-Г2 | Пята |
Загрузка ...
|
|
| 61 | УТН-5-1110191 | Ось рычага |
Загрузка ...
|
|
| 62 | УТН-5-1110251-Г2 | Шайба упорная |
Загрузка ...
|
|
| 63 | 236-1110517-Б | Сухарь |
Загрузка ...
|
|
| 64 | Подшипник 8110 ГОСТ 6874-54 | Подшипник 8110 ГОСТ 6874-54 |
Загрузка ...
|
|
| 65 | УТН-5-1110240-Ж2 | Ступица грузов в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
