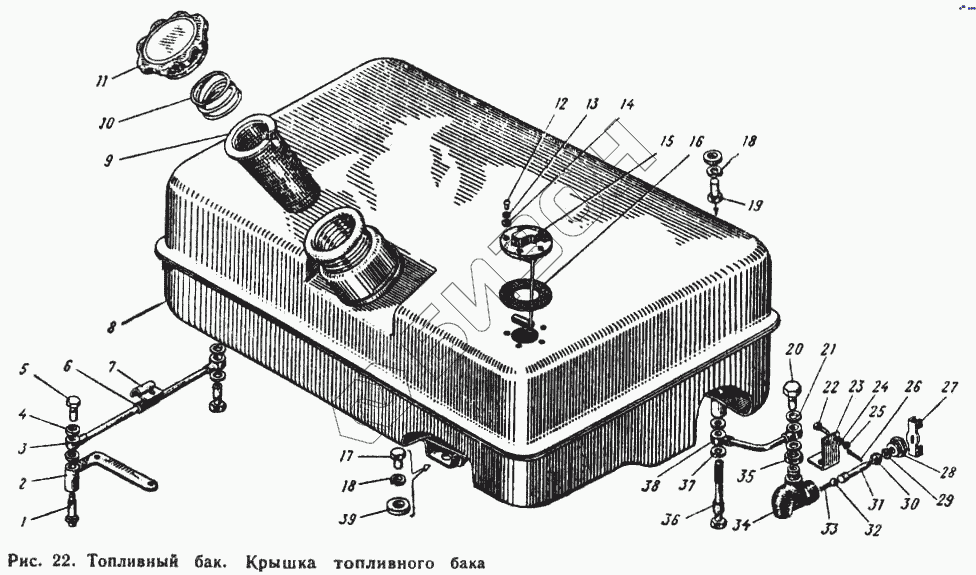

Графический каталог запасных частей к технике: ЮМЗ-6Л. Топливный бак. Крышка топливного бака
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 45-1101240 СБ | 45-1101240 СБ | Краник с кронштейном и трубопроводом |
Загрузка ...
|
|
| 45-1101010-А СБ | 45-1101010-А СБ | Бак топливный |
Загрузка ...
|
|
| 45-1101020 СБ | 45-1101020 СБ | Установка топливного бака |
Загрузка ...
|
|
| 45-1101020 СБ | 45-1101020 СБ | Установка топливного бака |
Загрузка ...
|
|
| 46-1101232 СБ | 46-1101232 СБ | Кронштейн в сборе |
Загрузка ...
|
|
| 45-1101200 СБ | 45-1101200 СБ | Краник топливный |
Загрузка ...
|
|
| 45-1101200 СБ | 45-1101200 СБ | Краник топливный |
Загрузка ...
|
|
| 45-1101240 СБ | 45-1101240 СБ | Краник с кронштейном и трубопроводом |
Загрузка ...
|
|
| 45-1101232 СБ | 45-1101232 СБ | Кронштейн в сборе |
Загрузка ...
|
|
| 1 | 36-1101215-Б | Штуцер 8/2" |
Загрузка ...
|
|
| 2 | 45-1101230 СБ | Корпус крана в сборе |
Загрузка ...
|
|
| 3 | 45-1101235-А1 | Трубопровод сливной |
Загрузка ...
|
|
| 4 | Д18-055-А | Кольцо уплотнительное |
Загрузка ...
|
|
| 5 | Д018-05Г | Болт поворотного угольника |
Загрузка ...
|
|
| 6 | 40-1104014-А | Трубка изоляционная |
Загрузка ...
|
|
| 7 | 45-1101248 | Скоба |
Загрузка ...
|
|
| 8 | 45-1101012-Б | Корпус топливного бака |
Загрузка ...
|
|
| 9 | 45-1101300 | Фильтр 160 ГОСТ 15870-70 |
Загрузка ...
|
|
| 10 | 45-1101263 | Пружина |
Загрузка ...
|
|
| 11 | 45-1103010 | Крышка 83,4 ГОСТ 15868-70 |
Загрузка ...
|
|
| 12 | Винт М5Х12 | Винт М5Х12 |
Загрузка ...
|
|
| 13 | 40-1101266 | Шайба |
Загрузка ...
|
|
| 14 | 45-1101267 | Прокладка |
Загрузка ...
|
|
| 15 | БМ-31-А | Бензомер |
Загрузка ...
|
|
| 16 | 40-1101222-А | Прокладка |
Загрузка ...
|
|
| 17 | Болт М12Х25 | Болт М12Х25 |
Загрузка ...
|
|
| 18 | Шайба 12 | Шайба 12 |
Загрузка ...
|
|
| 19 | Болт М12Х35 | Болт М12Х35 |
Загрузка ...
|
|
| 20 | Д18-051 | Болт поворотного угольника |
Загрузка ...
|
|
| 21 | Д18-055-А | Кольцо уплотнительное |
Загрузка ...
|
|
| 22 | Болт М8Х16 | Болт М8Х16 |
Загрузка ...
|
|
| 23 | 45-1101245 | Кронштейн |
Загрузка ...
|
|
| 24 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 25 | Гайка М8 | Гайка М8 |
Загрузка ...
|
|
| 26 | Шплинт 2Х20 | Шплинт 2Х20 |
Загрузка ...
|
|
| 27 | 45-1101210 | Ручка |
Загрузка ...
|
|
| 28 | 36-1101209-Б | Гайка поджимная |
Загрузка ...
|
|
| 29 | 36-1101208-Б | Шайба сальника |
Загрузка ...
|
|
| 30 | 40-1101212 | Прокладка уплотнительная |
Загрузка ...
|
|
| 31 | 36-1101206-Б | Стержень |
Загрузка ...
|
|
| 32 | Шарик 12 | Шарик 12 |
Загрузка ...
|
|
| 33 | 36-1101207 | Пружина |
Загрузка ...
|
|
| 34 | 45-1101205 | Корпус |
Загрузка ...
|
|
| 35 | Гайка М20 | Гайка М20 |
Загрузка ...
|
|
| 36 | 45-1101080 СБ | Болт нажимной |
Загрузка ...
|
|
| 37 | 40-4607038 | Шайба |
Загрузка ...
|
|
| 38 | 45-1101040 | Трубопровод задний |
Загрузка ...
|
|
| 39 | 36-1101120 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
