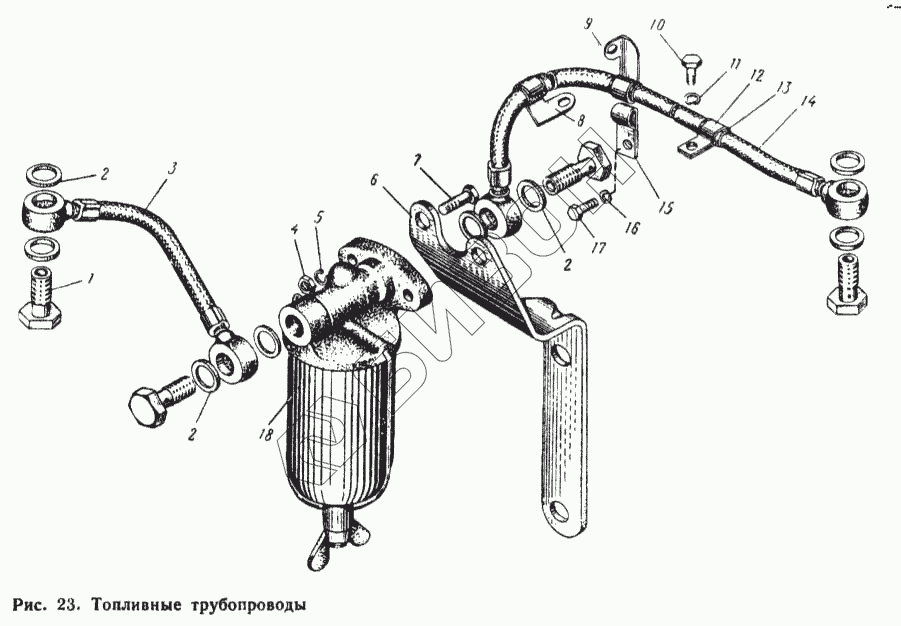

Графический каталог запасных частей к технике: ЮМЗ-6Л. Топливные трубопроводы
1
1
2
2
2
2
3
4
5
6
7
8
8
9
10
10
11
11
12
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 45-1104010 СБ | 45-1104010 СБ | Топливопроводы с фильтром и кронштейном |
Загрузка ...
|
|
| 45А-1104000 СБ | 45А-1104000 СБ | Установка топливопроводов трактора ЮМЗ-6Л |
Загрузка ...
|
|
| 45-1104000 СБ | 45-1104000 СБ | Установка топливопроводов трактора ЮМЗ-6М |
Загрузка ...
|
|
| 45-1104010 СБ | 45-1104010 СБ | Топливопроводы с фильтром и кронштейном |
Загрузка ...
|
|
| 1 | Д18-051 | Болт поворотного угольника |
Загрузка ...
|
|
| 1 | Д18-051 | Болт поворотного угольника |
Загрузка ...
|
|
| 2 | Д18-055-А | Кольцо уплотнительное |
Загрузка ...
|
|
| 2 | Д18-055-А | Кольцо уплотнительное |
Загрузка ...
|
|
| 3 | 45-1104030-А1 СБ | Топливопровод |
Загрузка ...
|
|
| 4 | Гайка 2М8 | Гайка 2М8 |
Загрузка ...
|
|
| 5 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 6 | 45-1105001 | Кронштейн |
Загрузка ...
|
|
| 7 | Болт М8Х25 | Болт М8Х25 |
Загрузка ...
|
|
| 8 | 45-1104056 | Кронштейн |
Загрузка ...
|
|
| 8 | 45-1104056 | Кронштейн |
Загрузка ...
|
|
| 9 | 40-1104016 | Кронштейн |
Загрузка ...
|
|
| 10 | Болт М8Х16 | Болт М8Х16 |
Загрузка ...
|
|
| 10 | Болт М8Х16 | Болт М8Х16 |
Загрузка ...
|
|
| 11 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 11 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 12 | ХПО-12Х27Х8-П8 | Хомутик 14Х27Х8 нормаль МТЗ |
Загрузка ...
|
|
| 12 | ХПО-14Х27Х8-П8 | Хомутик 14Х27Х8 нормаль МТЗ |
Загрузка ...
|
|
| 13 | 40-1104014-А | Трубка изоляционная |
Загрузка ...
|
|
| 13 | 45-1104014-А | Трубка изоляционная |
Загрузка ...
|
|
| 14 | 45-1104020-А1 СБ | Топливопровод передний |
Загрузка ...
|
|
| 15 | 40-1104015-А | Скоба |
Загрузка ...
|
|
| 16 | Шайба 6 | Шайба 6 |
Загрузка ...
|
|
| 17 | Болт М6Х12 | Болт М6Х12 |
Загрузка ...
|
|
| 18 | 36-1105015-В СБ | Фильтр грубой очистки топлива |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
