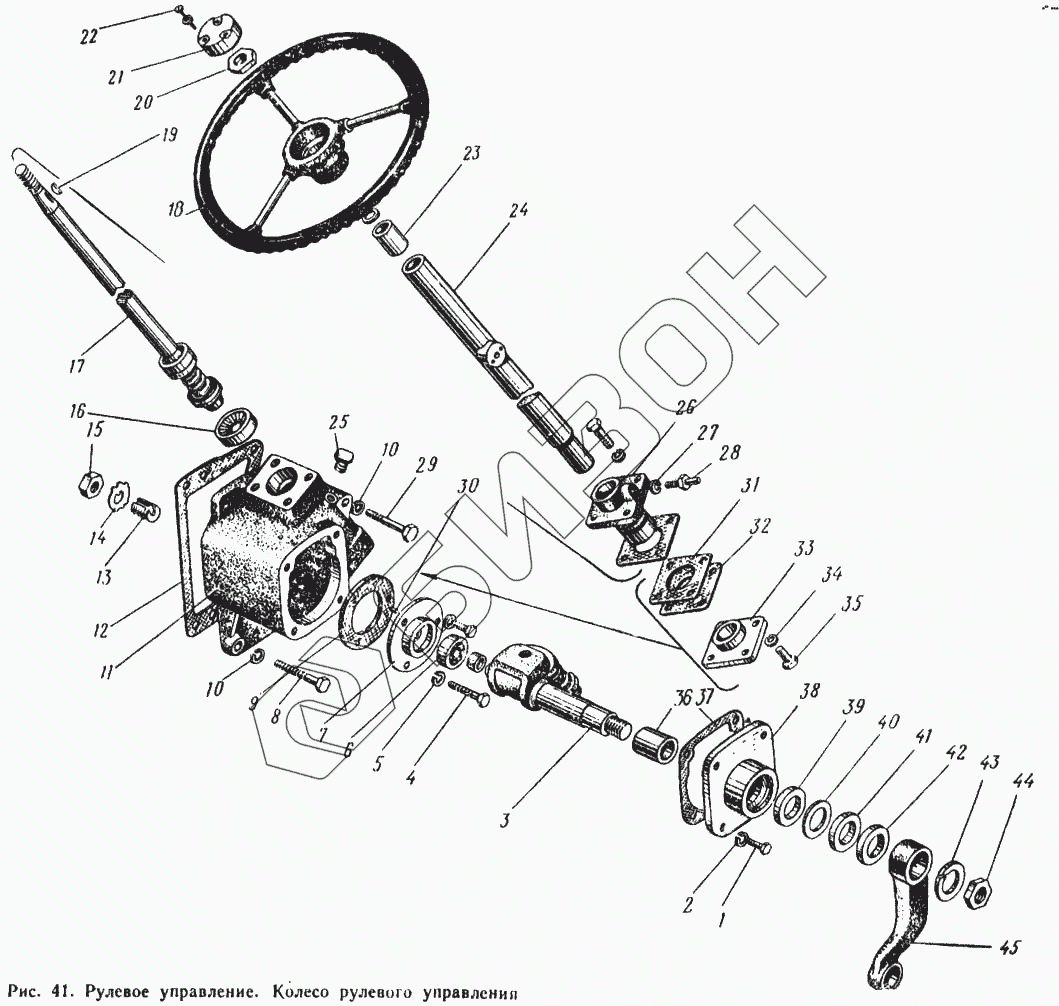

Графический каталог запасных частей к технике: ЮМЗ-6Л. Рулевое управление. Колесо рулевого управления
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 36-3401010-Б СБ | 36-3401010-Б СБ | Картер рулевого управления |
Загрузка ...
|
|
| 36-3401010-Б СБ | 36-3401010-Б СБ | Картер рулевого управления |
Загрузка ...
|
|
| 45-3400010 СБ | 45-3400010 СБ | Рулевое управление с рулевым колесом |
Загрузка ...
|
|
| 45-3400010 СБ | 45-3400010 СБ | Рулевое управление с рулевым колесом |
Загрузка ...
|
|
| 45-3401015 СБ | 45-3401015 СБ | Рулевое управление |
Загрузка ...
|
|
| 36-3401086-Б СБ | 36-3401086-Б СБ | Крышка боковая |
Загрузка ...
|
|
| 36-3401080-Б СБ | 36-3401080-Б СБ | Крышка боковая |
Загрузка ...
|
|
| 45-3401040-Б СБ | 45-3401040-Б СБ | Колонка рулевого управления |
Загрузка ...
|
|
| 45-3401015 СБ | 45-3401015 СБ | Рулевое управление |
Загрузка ...
|
|
| 1 | Болт М10Х30 | Болт М10Х30 |
Загрузка ...
|
|
| 2 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 3 | 36-3401060-Б СБ | Вал сошки |
Загрузка ...
|
|
| 4 | Болт М10Х25 | Болт М10Х25 |
Загрузка ...
|
|
| 5 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 6 | Подшипник 292205К ГОСТ 5377-60 | Подшипник 292205К ГОСТ 5377-60 |
Загрузка ...
|
|
| 7 | 36-3401017-Б | Стакан подшипника |
Загрузка ...
|
|
| 8 | Болт М14Х45 | Болт М14Х45 |
Загрузка ...
|
|
| 9 | 36-3401018-Б | Прокладка |
Загрузка ...
|
|
| 10 | Шайба 14 | Шайба 14 |
Загрузка ...
|
|
| 11 | 36-3401016-Б1 | Картер рулевого управления |
Загрузка ...
|
|
| 12 | 36-3400016 | Прокладка |
Загрузка ...
|
|
| 13 | 40-3401072 | Бинт регулировочный |
Загрузка ...
|
|
| 14 | 36-3401073 | Шайба стопорная |
Загрузка ...
|
|
| 15 | 36-3401075-А | Гайка |
Загрузка ...
|
|
| 16 | Роликоподшипник 46,673Х12Х14 | Роликоподшипник 46,673Х12Х14 |
Загрузка ...
|
|
| 17 | 40-3401020 | Вал с червяком |
Загрузка ...
|
|
| 18 | 40-3402015 СБ | Колесо рулевое |
Загрузка ...
|
|
| 19 | Шпонка 5Х19 | Шпонка 5Х19 |
Загрузка ...
|
|
| 20 | Гайка М24 | Гайка М24 |
Загрузка ...
|
|
| 21 | 40-3400019-А | Заглушка |
Загрузка ...
|
|
| 22 | Шуруп М5Х36 | Шуруп М5Х36 |
Загрузка ...
|
|
| 23 | 40-3401049-А | Втулка |
Загрузка ...
|
|
| 24 | 40-3401048 | Труба |
Загрузка ...
|
|
| 25 | Пробка КГ 3/8" | Пробка КГ 3/8" |
Загрузка ...
|
|
| 26 | 36-3401046-Б | Крышка верхняя |
Загрузка ...
|
|
| 27 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 28 | 45-3401041 | Ось |
Загрузка ...
|
|
| 29 | Болт М14Х140 | Болт М14Х140 |
Загрузка ...
|
|
| 30 | Штифт 5Х12 | Штифт 5Х12 |
Загрузка ...
|
|
| 31 | 36-3401029-Б | Прокладка регулировочная |
Загрузка ...
|
|
| 32 | 36-3401030-Б | Прокладка регулировочная |
Загрузка ...
|
|
| 33 | 36-3401028 | Крышка нижняя |
Загрузка ...
|
|
| 34 | Шайба 12 | Шайба 12 |
Загрузка ...
|
|
| 35 | Болт М12Х35 | Болт М12Х35 |
Загрузка ...
|
|
| 36 | 36-3401087-Б | Втулка |
Загрузка ...
|
|
| 37 | 36-3401091-Б | Прокладка |
Загрузка ...
|
|
| 37 | 45-3401091-Б | Прокладка |
Загрузка ...
|
|
| 38 | 36-3401080-Б СБ | Крышка боковая |
Загрузка ...
|
|
| 38 | 36-3401088 | Крышка боковая |
Загрузка ...
|
|
| 39 | Манжета 2-38Х58-1 | Манжета 2-38Х58-1 |
Загрузка ...
|
|
| 40 | 36-3401092 | Шайба сальника |
Загрузка ...
|
|
| 41 | 36-3401090-Б | Сальник |
Загрузка ...
|
|
| 42 | 36-3401089-Б | 0бойма сальника |
Загрузка ...
|
|
| 43 | Шайба 27 | Шайба 27 |
Загрузка ...
|
|
| 44 | 36-3401096 | Гайка |
Загрузка ...
|
|
| 45 | 36-3401095-В | Сошка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
