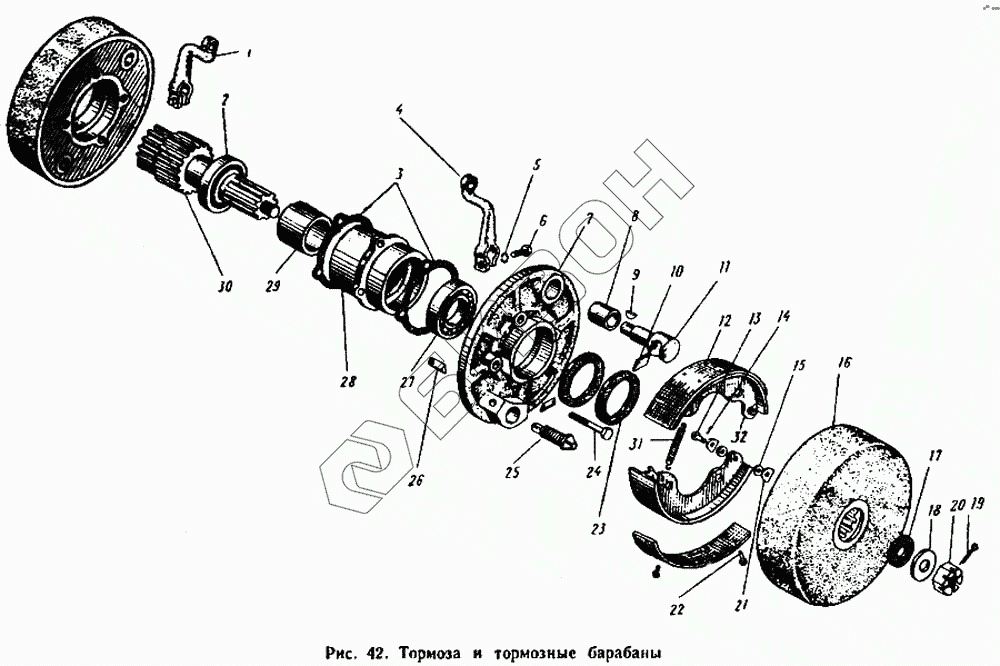

Графический каталог запасных частей к технике: ЮМЗ-6Л. Тормоза и тормозные барабаны
1
2
3
3
4
5
5
6
6
7
8
9
9
10
10
11
11
12
14
15
16
16
17
17
18
18
19
19
20
20
21
22
23
23
24
24
25
25
26
26
27
28
29
30
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 40-3502036-А1 СБ | 40-3502036-А1 СБ | Диск тормоза |
Загрузка ...
|
|
| 40-3502036-А1 СБ | 40-3502036-А1 СБ | Диск тормоза |
Загрузка ...
|
|
| 40-3502010-А СБ | 40-3502010-А СБ | Тормоз правый |
Загрузка ...
|
|
| 40-3502011-А СБ | 40-3502011-А СБ | Тормоз левый |
Загрузка ...
|
|
| 40-3502015 СБ | 40-3502015 СБ | Стакан подшипников |
Загрузка ...
|
|
| 40-3502015 СБ | 40-3502015 СБ | Стакан подшипников |
Загрузка ...
|
|
| 40-3502015 СБ | 40-3502015 СБ | Стакан подшипников |
Загрузка ...
|
|
| 36-3502045 СБ | 36-3502045 СБ | Колодка |
Загрузка ...
|
|
| 40-3502030А СБ | 40-3502030А СБ | Диск тормоза правый |
Загрузка ...
|
|
| 40-3502030-А СБ | 40-3502030-А СБ | Диск тормоза правый |
Загрузка ...
|
|
| 40-3502031-А СБ | 40-3502031-А СБ | Диск тормоза левый |
Загрузка ...
|
|
| 36-3502045 СБ | 36-3502045 СБ | Колодка |
Загрузка ...
|
|
| 1 | 36-3502041 | Рычаг тормоза левый |
Загрузка ...
|
|
| 2 | Подшипник 12210К ГОСТ 8328-57 | Подшипник 12210К ГОСТ 8328-57 |
Загрузка ...
|
|
| 3 | 40-3502024-А | Прокладка стакана |
Загрузка ...
|
|
| 3 | 40-3502024-А | Прокладка стакана |
Загрузка ...
|
|
| 4 | 36-3502040 | Рычаг тормоза правый |
Загрузка ...
|
|
| 5 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 5 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 6 | Болт М10Х35 | Болт М10Х35 |
Загрузка ...
|
|
| 6 | Болт М10Х35 | Болт М10Х35 |
Загрузка ...
|
|
| 7 | 40-3502035 | Диск тормоза |
Загрузка ...
|
|
| 8 | 38-3502037-Б | Втулка |
Загрузка ...
|
|
| 9 | Шпонка 5Х9 | Шпонка 5Х9 |
Загрузка ...
|
|
| 9 | Шпонка 5Х9 | Шпонка 5Х9 |
Загрузка ...
|
|
| 10 | 36-3502066 | Кулачок разжимной |
Загрузка ...
|
|
| 10 | 36-3502066 | Кулачок разжимной |
Загрузка ...
|
|
| 11 | 36-3502039 | Валик разжимного кулачка |
Загрузка ...
|
|
| 11 | 36-3502039 | Валик разжимного кулачка |
Загрузка ...
|
|
| 12 | 36-3502052-А | Накладка колодки |
Загрузка ...
|
|
| 14 | Шплинт 3,2Х20 | Шплинт 3,2Х20 |
Загрузка ...
|
|
| 15 | 36-3502050 | Ролик |
Загрузка ...
|
|
| 16 | 40-3502075-А1 СБ | Барабан тормоза |
Загрузка ...
|
|
| 16 | 40-3502075-А1 СБ | Барабан тормоза |
Загрузка ...
|
|
| 17 | 40-3502083 | Прокладка |
Загрузка ...
|
|
| 17 | 40-3502083 | Прокладка |
Загрузка ...
|
|
| 18 | 40-3502084 | Шайба |
Загрузка ...
|
|
| 18 | 40-3502084 | Шайба |
Загрузка ...
|
|
| 19 | Шплинт 4Х40 | Шплинт 4Х40 |
Загрузка ...
|
|
| 19 | Шплинт 4Х40 | Шплинт 4Х40 |
Загрузка ...
|
|
| 20 | Гайка М20 | Гайка М20 |
Загрузка ...
|
|
| 20 | Гайка М20 | Гайка М20 |
Загрузка ...
|
|
| 21 | 36-3502051 | Пластина ограничительная |
Загрузка ...
|
|
| 22 | Заклепка 4Х10, нормаль МТЗ | Заклепка 4Х10, нормаль МТЗ |
Загрузка ...
|
|
| 23 | Манжета 2-60Х85-1 | Манжета 2-60Х85-1 |
Загрузка ...
|
|
| 23 | Манжета 2-60Х85-1 | Манжета 2-60Х85-1 |
Загрузка ...
|
|
| 24 | Болт 3М14Х75 | Болт 3М14Х75 |
Загрузка ...
|
|
| 24 | Болт 3М14Х75 | Болт 3М14Х75 |
Загрузка ...
|
|
| 25 | 36-3502038 | Конус регулировочный |
Загрузка ...
|
|
| 25 | 36-3502038 | Конус регулировочный |
Загрузка ...
|
|
| 26 | 36-3502067 | Палец опорный |
Загрузка ...
|
|
| 26 | 36-3502067 | Палец опорный |
Загрузка ...
|
|
| 27 | Подшипник 210 ГОСТ 8338-57 | Подшипник 210 ГОСТ 8338-57 |
Загрузка ...
|
|
| 28 | 40-3502021-А | Стакан подлинников |
Загрузка ...
|
|
| 29 | 40-3502022 | Втулка распорная |
Загрузка ...
|
|
| 30 | 40-3502023 | Валик тормоза ведущий |
Загрузка ...
|
|
| 31 | 36-3502068 | Пружина тормоза |
Загрузка ...
|
|
| 31 | 36-3502068 | Пружина тормоза |
Загрузка ...
|
|
| 32 | 36-3502055 СБ | Ребро колодки |
Загрузка ...
|
